TLP185GB-S

产品分类: 光电耦合器
厂牌: AOTE/广东奥特
产品描述: 1.2V 4μs 光电三极管 1 1.4V 50mA 3.75KV 直流 3μs 200mV@1mA,20mA 贴片安装
供应商型号: TLP185GB-S SOP-4-250MIL-2.54MM
供应商: 云汉优选
标准整包数: 1

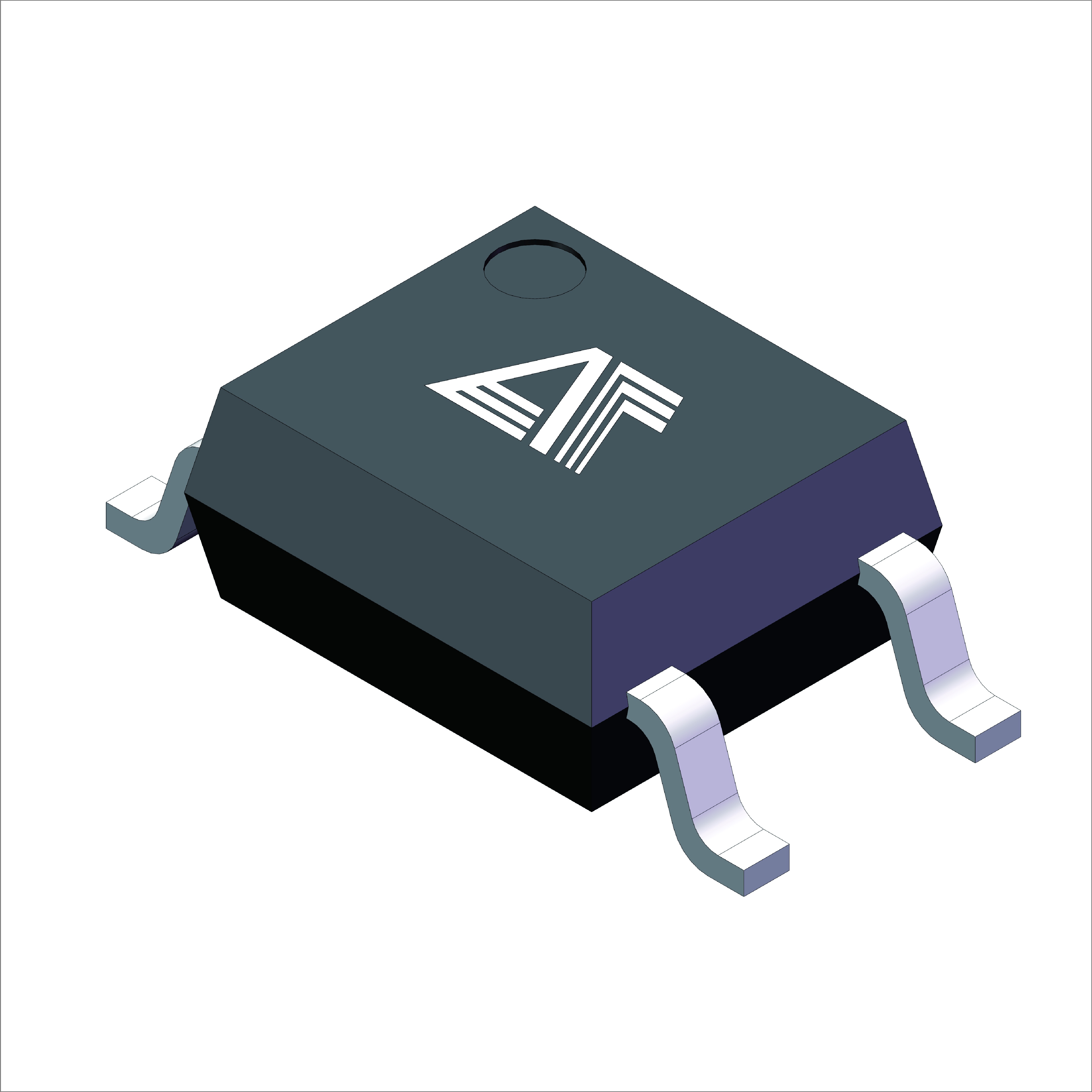

AOTE/广东奥特 光电耦合器 TLP185GB-S

TLP185GB-S概述

    晶体管光耦——TLP185GB-S

    产品简介


    晶体管光耦是一种结合了发光二极管和光电晶体管的光电耦合器,其基本作用是通过光信号来实现电信号的传递。TLP185GB-S型号的晶体管光耦采用四引脚封装(SOP),这种封装形式不仅节省空间,而且便于集成到多种电路板设计中。其主要应用于开关电源、智能电表、工业控制、测量仪器、办公设备(如复印机)及家用电器(如空调、风扇、热水器等)。这款光电耦合器凭借其卓越的技术性能和广泛的应用领域,在市场上具有显著的竞争优势。

    技术参数


    - 电流转换比 (CTR): 80% ~ 600% (IF = 5mA,VCE = 5V,Ta = 25℃)
    - 输入-输出隔离电压: 3750 Vrms
    - 集电极-发射极击穿电压: BVCEO ≥ 80V
    - 工作温度范围: -55℃ ~ +110℃
    - 爬电距离: L > 5.0 mm
    - 电气间隙: L > 5.0 mm
    - 绝缘厚度: DTI > 0.4 mm
    - 峰值隔离电压: VIORM 600 Vpeak
    - 瞬态隔离电压: VIOTM 5000 Vpeak
    - 隔离电压: Viso > 3750 Vrms
    - 功耗: PD 70 W(在Ta = 90°C以上的额定值降低因子PDD为2.9 mW/°C)
    - 集电极功耗: PC 150 W
    - 集电极电流: IC 50 mA
    - 集电极-发射极电压: VCEO 80 V
    - 发射极-集电极电压: VECO 6 V
    - 隔离电阻: RISO 5×10^10 Ω(在DC500V,40 ~60%R.H.条件下)
    - 隔离电容: CISO 0.6 ~ 1.0 pF
    - 截止频率: Fc -80 kHz
    - 上升时间: Tr 4 ~ 18 µs
    - 下降时间: Tf 3 ~ 18 µs

    产品特点和优势


    TLP185GB-S晶体管光耦具有诸多特点和优势:
    1. 高隔离电压:输入和输出之间的隔离电压达到3750 Vrms,能够有效防止干扰和信号泄漏。
    2. 优异的电流传输比:电流转换比在80%至600%之间,使得信号传递更加稳定高效。
    3. 宽广的工作温度范围:支持从-55℃到+110℃的工作温度范围,适用于各种严苛的工业环境。
    4. 卓越的电气和机械特性:具备高绝缘强度、低漏电流以及快速响应能力,提高了设备的整体可靠性。

    应用案例和使用建议


    TLP185GB-S的广泛应用涵盖了开关电源、智能电表、工业控制等领域。具体使用建议如下:
    1. 开关电源: 可以作为电源模块间的信号隔离组件,确保系统稳定运行并提高整体效率。
    2. 智能电表: 用于电力系统的信号隔离,确保数据传输准确可靠。
    3. 工业控制: 作为控制系统的关键部件,实现精准的信号传输和设备保护。

    兼容性和支持


    - 兼容性: TLP185GB-S可与多种微控制器和其他逻辑器件配合使用,易于集成。
    - 支持和服务: 台湾奥特半导体科技有限公司提供详尽的产品文档和全面的技术支持,确保用户能够在实际应用中得到充分的指导。

    常见问题与解决方案


    1. 问题: 使用过程中功耗过高。
    - 解决方法: 检查负载条件是否符合规定,适当调整负载以降低功耗。
    2. 问题: 隔离电压不足导致信号干扰。
    - 解决方法: 确认安装和接线是否正确,必要时增加外部隔离措施。
    3. 问题: 温度过高影响性能。
    - 解决方法: 确保良好的散热环境,可以使用散热片或增加通风设施。

    总结和推荐


    综上所述,TLP185GB-S晶体管光耦凭借其出色的电气性能、广泛的适用范围以及可靠的支持服务,在各类应用场合中均表现出色。无论是开关电源还是智能设备,该产品都能满足用户的严格需求。强烈推荐选择TLP185GB-S作为关键的光电隔离元件。

TLP185GB-S参数

参数
导通时间 -
最大输出电流 50mA
隔离电压 3.75KV
关闭时间 -
下降时间 3μs
输出类型 光电三极管
上升时间 4μs
输入类型 直流
最大输出电压 1.4V
电流传输比 -
Vf-正向电压 1.2V
Vce-集电极-发射极饱和电压 200mV@1mA,20mA
通道数 1
安装方式 贴片安装
零件状态 在售

TLP185GB-S厂商介绍

AOTE公司是一家专注于高端制造领域的企业,其主营产品涵盖了多个分类,包括但不限于精密机械、自动化设备、智能控制系统等。这些产品广泛应用于工业自动化、智能制造、****、医疗器械等多个领域。

AOTE公司的优势在于其强大的研发能力、高质量的产品制造以及对客户需求的深刻理解。公司不断投入研发,以确保技术领先和产品创新,满足市场不断变化的需求。同时,AOTE注重产品质量和性能,采用先进的制造工艺和严格的质量控制体系,确保产品可靠性和耐用性。此外,AOTE还提供定制化服务,能够根据客户的特定需求设计和制造产品,增强了其在市场中的竞争力。通过这些优势,AOTE公司在国内外市场上建立了良好的声誉,并与众多知名企业建立了合作关系。

TLP185GB-S数据手册

厂牌 PDF简要描述 下载
AOTE/广东奥特 光电耦合器 AOTE/广东奥特 TLP185GB-S TLP185GB-S数据手册

TLP185GB-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.28
100+ ¥ 0.27
250+ ¥ 0.26
2000+ ¥ 0.24
4000+ ¥ 0.234
6000+ ¥ 0.23
库存: 20000
起订量: 50 增量: 2000
交货地:
最小起订量为:50
合计: ¥ 14
