18012115411L

产品分类: 光电耦合器
厂牌: WURTH
产品描述: 2 3.75 千伏 SOIC-8 贴片安装
供应商型号: 10B-4312584-4
供应商: 国内现货
标准整包数: 1

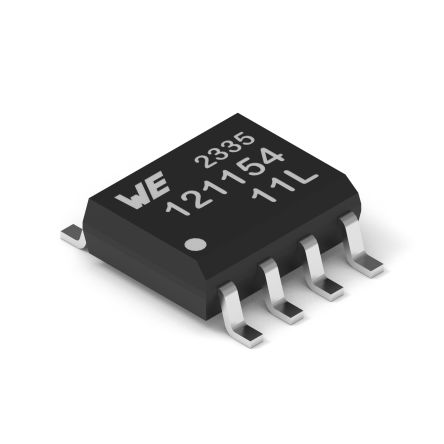

WURTH 光电耦合器 18012115411L

18012115411L概述

    WPME-CDIS - Capacitive Digital Isolator Standard: An In-Depth Review

    产品简介


    WPME-CDIS是一款2通道电容式数字隔离器,系列编号为18012x15411x。该系列旨在通过提供主次侧之间的电容隔离来实现高效的数据传输。这些数字隔离器需要两个独立的电源:一个用于主侧,另一个用于次侧。它们以SOIC-8NB封装形式提供(尺寸为4.9 x 3.9 x 1.5毫米),并确保快速上市时间和较低的开发成本。

    技术参数


    - 通道配置:提供两种配置,分别是2通道/0通道和1通道/1通道。
    - 默认输出状态:高电平或低电平。
    - 传播延迟:典型值为12纳秒。
    - 输入电压范围:2.375V到5.5V。
    - 数据速率:最高可达150Mbps。
    - 共模瞬态抗扰度(CMTI):±150kV/μs。
    - 隔离耐压:3.75kVRMS,持续60秒。
    - 工作温度范围:-40°C至125°C。
    - 环保合规:符合RoHS和REACH标准。
    - 安全认证:通过UL1577认证。
    - 其他认证:IEC 60747-17认证待批。

    产品特点和优势


    WPME-CDIS电容式数字隔离器系列具有以下显著优势:
    - 高可靠性:能够承受±150kV/μs的共模瞬态干扰,提供出色的信号完整性。
    - 低功耗:典型的传播延迟仅为12纳秒,有助于减少能耗。
    - 广泛的温度适应性:工作温度范围从-40°C到125°C,适用于多种恶劣环境。
    - 环保材料:符合RoHS和REACH标准,适合绿色电子产品设计。

    应用案例和使用建议


    WPME-CDIS电容式数字隔离器广泛应用于多种领域,包括但不限于:
    - 通信总线隔离:确保数据传输的安全和准确。
    - 电机控制:提供可靠的隔离,避免噪声干扰。
    - 电池管理系统:增强系统的稳定性和安全性。
    - 太阳能逆变器:提高效率和可靠性。
    - 测试测量系统:提供精确的隔离测量。
    - 可编程逻辑控制器(PLC)接口:提升系统的可靠性和灵活性。
    在实际使用中,建议遵循手册中提供的电路图,确保正确连接主副电源,并注意环境温度对传播延迟的影响。此外,应定期检查电源电流和数据速率,确保系统在高负载条件下的稳定性。

    兼容性和支持


    WPME-CDIS电容式数字隔离器与大多数标准电源和信号链相兼容。制造商提供了详尽的技术支持文档和客户服务,以帮助用户更好地理解和利用该产品。如有疑问,可联系制造商的技术支持团队。

    常见问题与解决方案


    1. 问:传播延迟在不同温度下如何变化?
    答:根据手册中的DC性能曲线,传播延迟随温度的变化而变化。请参考相关图表确定最佳工作条件。

    2. 问:如何检测过电压保护?
    答:参阅手册中的过电压保护(UVLO)部分,了解如何设置和检测UVLO阈值。

    总结和推荐


    WPME-CDIS电容式数字隔离器是一款高性能、低成本的产品,适用于多种工业和消费电子应用。其出色的抗干扰能力、广泛的温度适应性和环境友好型材料使其成为市场上极具竞争力的选择。对于需要高度隔离和信号完整性的应用场合,我们强烈推荐使用这款产品。

18012115411L参数

参数
隔离电压 3.75 千伏
下降时间 -
导通时间 -
上升时间 -
输出类型 -
通道数 2
Vf-正向电压 -
最大输出电压 -
输入类型 -
电流传输比 -
最大输出电流 -
Vce-集电极-发射极饱和电压 -
关闭时间 -
通用封装 SOIC-8
安装方式 贴片安装
包装方式 卷带包装

18012115411L厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

18012115411L数据手册

厂牌 PDF简要描述 下载
WURTH 光电耦合器 WURTH 18012115411L 18012115411L数据手册

18012115411L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.0732
50+ ¥ 14.7668
84+ ¥ 14.1762
100+ ¥ 12.5891
250+ ¥ 12.1715
2500+ ¥ 10.9543
库存: 2243
起订量: 13 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.07
