18824015401L

产品分类: 光电耦合器
厂牌: WURTH
产品描述: 4 5KV
供应商型号: 732-18824015401L-ND
供应商: Digi-Key
标准整包数: 1

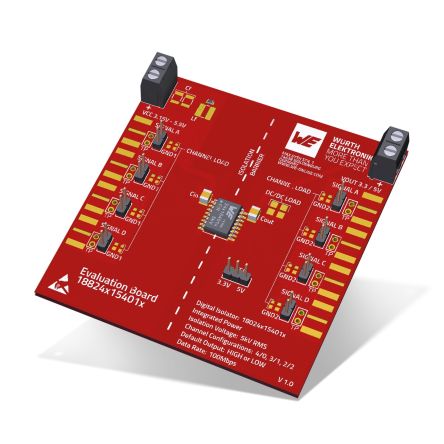

WURTH 光电耦合器 18824015401L

18824015401L概述

    电子元器件技术手册:数字隔离器评估板

    产品简介

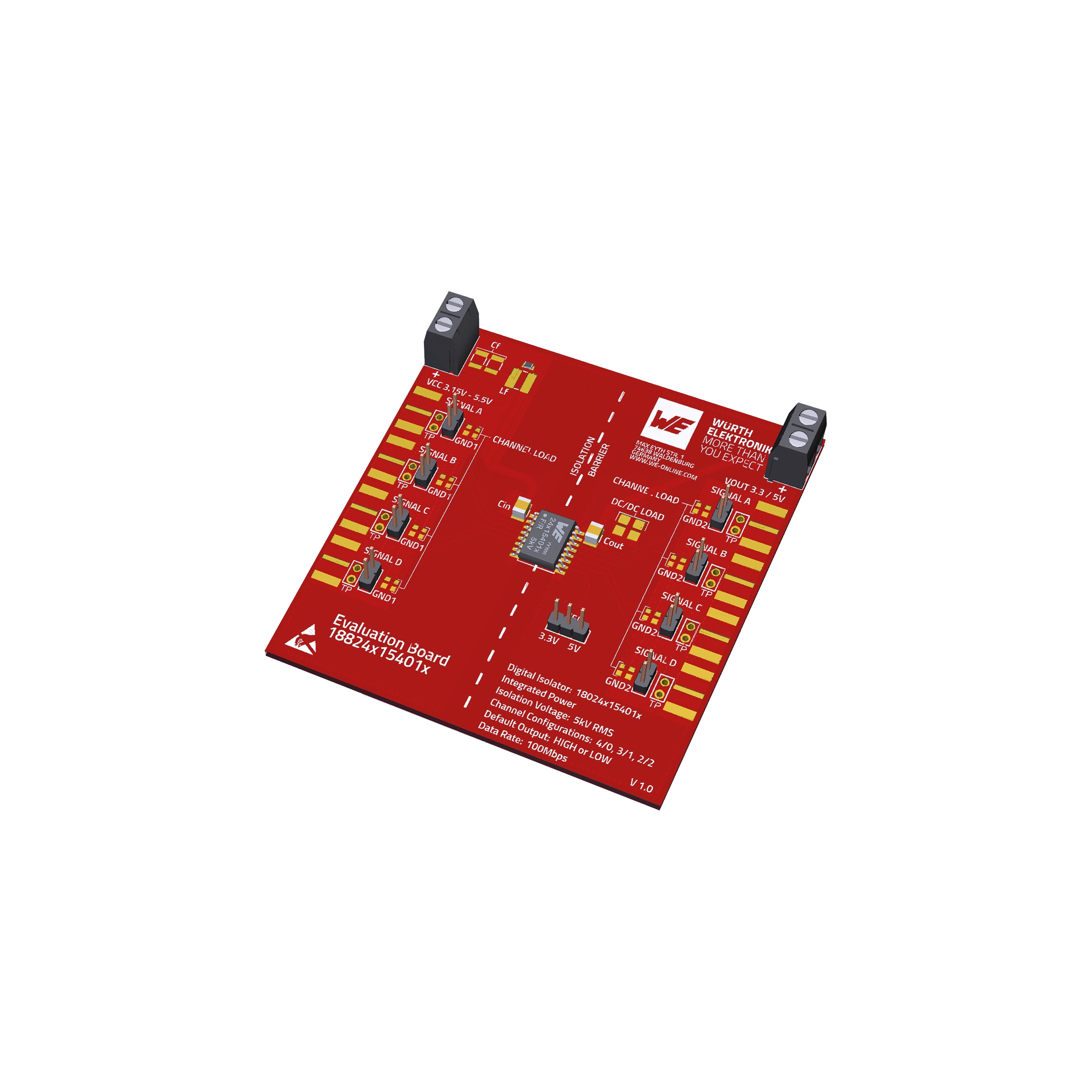

    这款数字隔离器评估板(型号:18824x15401x)专为研发环境设计,用于测试和验证集成式DC-DC转换器的数字隔离器的性能。该产品适用于多种应用领域,如工业自动化、医疗设备和汽车电子等,能够提供高效的信号隔离和电源转换能力。

    技术参数


    - 供电电压范围: 3.15–5.5V
    - 输出电压: 3.3V 或 5V
    - 隔离电压: 5kVRMS
    - 数据传输速率: 最高达100Mbps
    - 共模瞬态抑制能力 (CMTI): 5KV
    - EMI合规: 符合EN55032 Class-B标准
    - 通道配置: 4个隔离通道
    - 默认跳线设置: 见表

    产品特点和优势


    该评估板集成了数字隔离器和DC-DC转换器,具备以下优势:
    - 高可靠性: 能承受高达5kVRMS的隔离电压。
    - 高速通信: 数据传输速率最高可达100Mbps。
    - 集成化设计: 将隔离器和DC-DC转换器集成在一个小尺寸封装中,方便应用开发。
    - 高EMI兼容性: 满足EN55032 Class-B标准,确保良好的电磁兼容性。
    - 灵活配置: 可根据需求选择不同的通道配置和输出电压。

    应用案例和使用建议


    此评估板广泛应用于需要隔离和高效电源转换的应用中,例如:
    - 工业控制系统: 实现不同电压域之间的信号隔离。
    - 医疗设备: 用于生物电信号采集和处理。
    - 汽车电子: 隔离关键控制信号以提高系统安全性。
    使用建议:
    - 正确测量电压: 推荐直接在输入和输出电容器上测量电压,避免由于导线长度过长导致的误差。
    - 静电防护: 处理过程中务必遵循静电放电(ESD)预防措施,防止损坏器件。

    兼容性和支持


    该评估板与各种符合SOIC-16WB封装标准的数字隔离器兼容。此外,制造商提供了详细的布局文件和Gerber文件,可供用户下载并用于PCB设计。对于技术支持和售后服务,建议访问制造商的官方网站获取更多信息。

    常见问题与解决方案


    1. 问题: 如何正确配置跳线以实现所需的输出电压?
    - 解决方案: 参考评估板上的跳线配置表进行设置。通常,跳线设置应在评估板文档中明确说明。

    2. 问题: 如何正确测量电压以确保准确性?
    - 解决方案: 直接测量输入和输出电容器两端的电压,避免使用较长导线,以免引入额外噪声和误差。

    总结和推荐


    该数字隔离器评估板凭借其高性能和易用性,在多个领域展现出极高的实用价值。通过合理的使用和维护,可以充分发挥其技术优势。因此,推荐研发工程师和技术人员在相关项目中采用此评估板进行原型开发和测试。

18824015401L参数

参数
输出类型 -
Vce-集电极-发射极饱和电压 -
最大输出电流 -
隔离电压 5KV
上升时间 -
最大输出电压 -
Vf-正向电压 -
电流传输比 -
关闭时间 -
导通时间 -
下降时间 -
输入类型 -
通道数 4
包装方式 散装

18824015401L厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

18824015401L数据手册

厂牌 PDF简要描述 下载
WURTH 光电耦合器 WURTH 18824015401L 18824015401L数据手册

18824015401L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 52.65 ¥ 444.8925
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 444.89
