141815140010

产品分类: 光电耦合器
厂牌: WURTH
产品描述: Wurth Elektronik 光耦
供应商型号: 3934841
供应商: 海外现货
标准整包数: 1

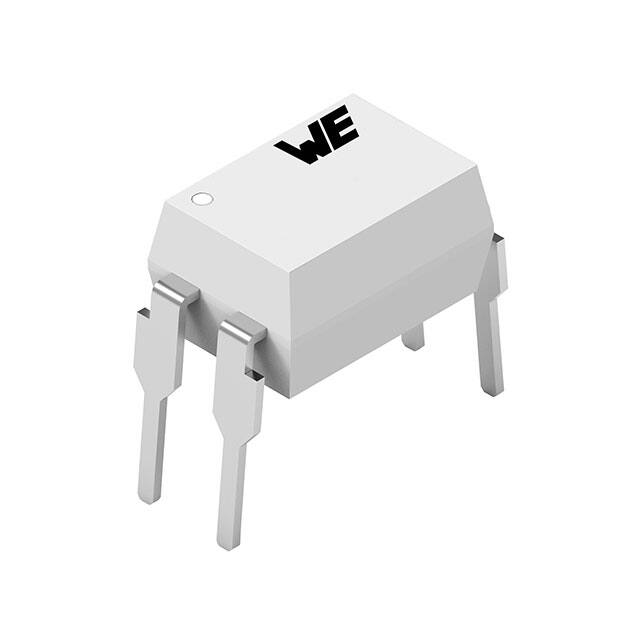

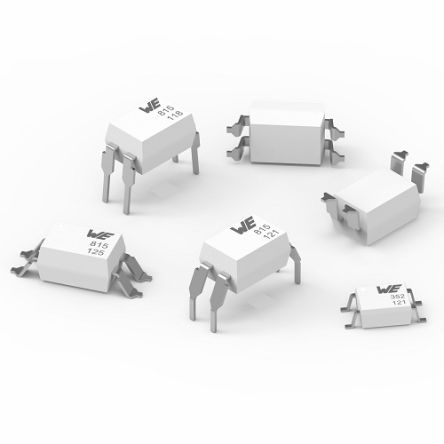

WURTH 光电耦合器 141815140010

141815140010概述

    电子元器件产品介绍:WL-OCDA 光耦达林顿

    1. 产品简介


    WL-OCDA 是一款设计用于通用电子设备的光耦达林顿。光耦达林顿(Optocoupler Darlington)是一种通过光信号传输控制信号的半导体器件。这类器件通常由一个红外发光二极管(LED)和一个光电晶体管组成,可以实现电气隔离。此产品适用于广泛的工业和消费电子产品中,例如电源管理、电机控制、信号隔离等领域。

    2. 技术参数


    | 参数名称 | 描述 | 典型值 | 最大值 | 单位 |

    | 前向电流 (IF) | 允许的最大连续前向电流 | 60 mA |
    | 峰值前向电流 (IF Peak)| 允许的峰值前向电流 | 1 A |
    | 输入功率耗散 (PI) | 允许的最大输入功率耗散 | 100 mW |
    | 反向电压 (VREV) | 允许的最大反向电压 | 6 V |
    | 集电极-发射极电压 (VCE)| 集电极到发射极的电压 | 40 V |
    | 发射极-集电极电压 (VEC)| 发射极到集电极的电压 | 6 V |
    | 集电极电流 (ICE) | 允许的最大集电极电流 | 80 mA |
    | 输出功率耗散 (PO) | 允许的最大输出功率耗散 | 150 mW |
    | 绝缘电压 (VISO) | 隔离电压 | 5000 V (RMS) |

    3. 产品特点和优势


    - 高电流转移比 (CTR):WL-OCDA 的电流转移比在典型条件下为 600%,在某些测试条件可达 7500%。
    - 宽工作温度范围:该产品可在极端环境下工作,其工作温度范围为 -55°C 至 +110°C。
    - 可靠性认证:符合 RoHS、REACH 和 UL 认证标准,适合多种工业应用。

    4. 应用案例和使用建议


    WL-OCDA 主要应用于需要电气隔离的应用场景,如电源管理和电机控制。由于其出色的电流隔离和高传输比,它尤其适用于需要快速响应时间的系统。
    使用建议:
    - 在高频率和高负载应用中,确保充分考虑电路板的散热,以避免过热。
    - 在安装时,注意正确的焊接工艺,以确保产品的可靠性和耐用性。

    5. 兼容性和支持


    WL-OCDA 采用标准的 DIP-4 封装,与大多数电子控制系统兼容。制造商提供了详尽的技术支持和售后服务,包括焊接指导和长期的维护服务。

    6. 常见问题与解决方案


    - 问题:焊接过程中出现损坏。
    - 解决方法:遵循正确的焊接工艺参数,使用适当的预热和冷却时间。
    - 问题:工作时电流过大。
    - 解决方法:确保电路中的限流措施正确实施,避免过载。

    7. 总结和推荐


    综上所述,WL-OCDA 光耦达林顿因其高电流转移比、宽工作温度范围和卓越的电气特性,在各类电子设备中表现出色。它不仅适用于一般电子设备,还能满足严苛的工业环境需求。强烈推荐在需要电气隔离和高效传输的应用中使用此产品。

141815140010参数

参数
最大输出电流 -
输出类型 -
隔离电压 5KV
输入类型 -
关闭时间 -
下降时间 -
Vf-正向电压 1.4V
电流传输比 -
通道数 -
导通时间 -
最大输出电压 -
上升时间 95μs
Vce-集电极-发射极饱和电压 -
通用封装 DIP
安装方式 通孔安装
包装方式 管装

141815140010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

141815140010数据手册

厂牌 PDF简要描述 下载
WURTH 光电耦合器 WURTH 141815140010 141815140010数据手册

141815140010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.5562
10+ ¥ 4.9838
25+ ¥ 4.2093
50+ ¥ 4.2093
100+ ¥ 3.7715
500+ ¥ 3.7715
库存: 44
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 49.83
