141355145000

产品分类: 光电耦合器
厂牌: WURTH
产品描述: Wurth Elektronik 光耦
供应商型号: 10B-3934840-4
供应商: 国内现货
标准整包数: 1

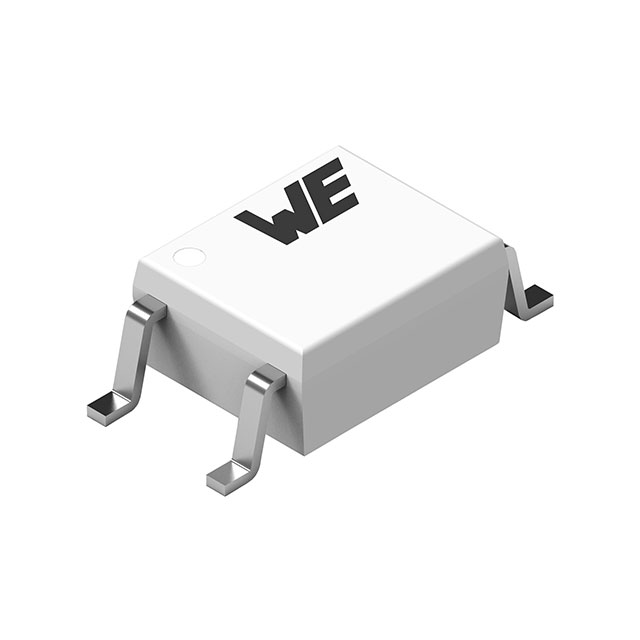

WURTH 光电耦合器 141355145000

141355145000概述

    电子元器件产品技术手册:WL-OCDA 光电耦合器(达林顿)

    产品简介


    WL-OCDA 是一款由 Würth Elektronik eiSos GmbH & Co. KG 生产的光电耦合器(Optocoupler),属于达林顿类型(Darlington)。光电耦合器是一种通过光信号来实现电信号传输的组件,广泛应用于各种电子设备中,特别是在需要高隔离度、低电磁干扰的应用场合。

    技术参数


    以下是 WL-OCDA 的关键技术规格和性能参数:
    - 外形尺寸:
    - 长:5.2 ±0.3 mm
    - 宽:4.4 ±0.2 mm
    - 厚:2.54 mm(典型值)
    - 引脚间距:2.0 ±0.1 mm
    - 输入属性:
    - 正向电流(最大):60 mA
    - 峰值正向电流:1 A(100 Hz 脉冲)
    - 输入功率耗散:100 mW
    - 反向电压:6 V
    - 正向电压:1.24 - 1.4 V(当 IF = 10 mA)
    - 反向电流:10 μA(当 VREV = 6 V)
    - 输出属性:
    - 集电极-发射极电压(最大):40 V
    - 发射极-集电极电压(最大):6 V
    - 集电极电流(最大):80 mA
    - 输出功率耗散:150 mW
    - 共同属性:
    - 功率耗散:200 mW
    - 隔离电压:3750 V(交流,1 分钟)
    - 电气与光学属性:
    - 集电极-发射极暗电流:100 nA(VCE = 10 V,IF = 0)
    - 集电极-发射极击穿电压:40 V(IC = 100 μA,IF = 0)
    - 发射极-集电极击穿电压:6 V(IE = 100 μA,IF = 0)

    产品特点和优势


    1. 高隔离度:提供高达 3750 V 的隔离电压,确保高安全性。
    2. 快速响应时间:上升时间 95-300 μs,下降时间 90-250 μs,适用于高速信号传输。
    3. 优异的温度特性:工作温度范围为 -55 至 +110°C,存储条件更宽广,确保在极端环境下的可靠性。
    4. 认证齐全:符合 RoHS、REACh、无卤素、VDE 和 cULus 等多项标准,保证产品合规。

    应用案例和使用建议


    WL-OCDA 适合用于需要高隔离度的工业自动化系统、医疗设备和通信系统等。例如,在电机控制电路中,它可以有效地隔离驱动电路与控制电路,减少电磁干扰。建议在安装时考虑散热设计,避免长时间过载运行,以保持最佳性能和延长使用寿命。

    兼容性和支持


    - 兼容性:本产品采用标准 SOP4 封装,可兼容市面上大部分自动化贴片机和手工焊接工具。
    - 支持和服务:Würth Elektronik eiSos 提供详尽的技术文档、样品支持和售后服务,确保客户能够顺利使用并解决问题。

    常见问题与解决方案


    1. 问题:产品在高温环境下性能不稳定。
    - 解决方案:检查电路板散热设计是否合理,必要时增加散热片或风扇进行辅助散热。
    2. 问题:正向电流过高导致发热严重。
    - 解决方案:降低正向电流,选择合适的限流电阻,防止长时间过载运行。
    3. 问题:无法达到预期的隔离电压。
    - 解决方案:确认焊接工艺符合标准,避免虚焊或短路,确保隔离层的完整性。

    总结和推荐


    WL-OCDA 光电耦合器以其出色的电气特性和可靠性,成为工业应用中的理想选择。其高隔离度、快速响应时间和广泛的温度适应性使其适用于多种苛刻环境。如果您需要一个可靠且高效能的光电耦合器解决方案,WL-OCDA 绝对是一个值得考虑的选择。我们强烈推荐这款产品给那些寻求高性能光电耦合器的工程师和技术爱好者。

141355145000参数

参数
隔离电压 3750 伏有效值
电流传输比 -
导通时间 -
最大输出电流 -
最大输出电压 -
Vf-正向电压 1.4V
通道数 -
输出类型 -
上升时间 95μs
关闭时间 -
Vce-集电极-发射极饱和电压 -
下降时间 -
输入类型 -
通用封装 SOP
安装方式 贴片安装
包装方式 卷带包装

141355145000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

141355145000数据手册

厂牌 PDF简要描述 下载
WURTH 光电耦合器 WURTH 141355145000 141355145000数据手册

141355145000封装设计

查看详情并下载
Symbol
Footprint
3D Model
