18024015401L

产品分类: 光电耦合器
厂牌: WURTH
产品描述: 4 5 千伏 SOIC 贴片安装
供应商型号: 4312592
供应商: 海外现货
标准整包数: 1

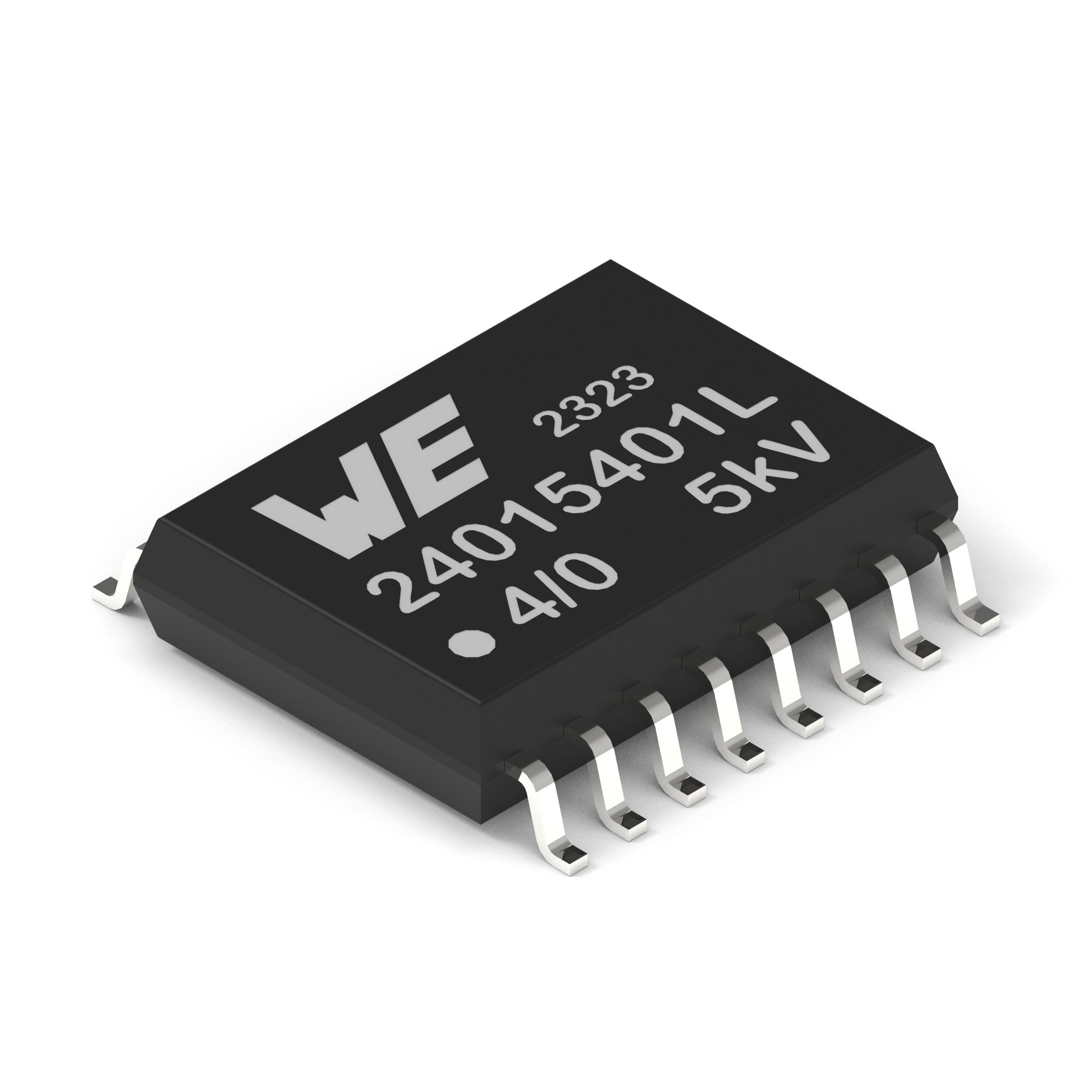

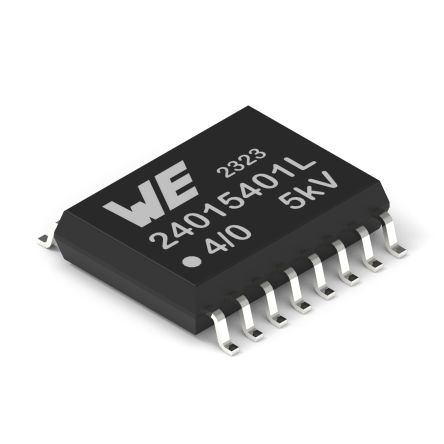

WURTH 光电耦合器 18024015401L

18024015401L概述

    18024x15401x Digital Isolator

    1. 产品简介


    18024x15401x 是一款集成隔离电源模块的四通道数字隔离器,专为实现高效通信和电力转换而设计。它适用于广泛的工业和消费电子产品,提供安全可靠的信号传输,尤其适合于需要电气隔离的应用场合,如电机控制、电池管理系统和太阳能逆变器。

    2. 技术参数


    - 工作电压范围: 3.15V 至 5.5V
    - 输出电压选择: 用户可选 5V 或 3.3V
    - 数据速率: 高达 100Mbps
    - 共模瞬态抗扰度 (CMTI): ±150kV/µs(典型值)
    - 隔离耐压: 5kVRMS (1分钟)
    - 温度范围: -40°C 至 125°C
    - 工作湿度: 符合 RoHS 和 REACH 标准

    3. 产品特点和优势


    - 高可靠性: 提供高达 5kVRMS 的隔离耐压,确保长时间可靠运行。
    - 快速开发: 集成隔离电源模块,减少开发时间和成本。
    - 宽输入电压范围: 适用于多种供电系统。
    - 低功耗: 数据速率高达 100Mbps,功耗低。
    - 环境适应性强: 工作温度范围广,适用于各种恶劣环境。

    4. 应用案例和使用建议


    应用案例:
    - 电机控制: 实现电机驱动系统的电气隔离,提高系统安全性。
    - 电池管理系统: 确保电池组数据的安全传输,防止电气干扰。
    - 太阳能逆变器: 用于光伏系统的隔离信号传输,确保逆变器正常运行。
    使用建议:
    - 布局建议: 在设计电路板时,信号线应匹配 50Ω 阻抗,以减少信号反射和衰减。参考电压应始终放置在任何信号线之下,以增强信号完整性。
    - 滤波组件放置: 将输入和输出电容器尽可能靠近 VCC 和 VOUT 引脚放置,以减少噪声干扰。
    - 热管理: 注意散热,避免过热导致性能下降。

    5. 兼容性和支持


    - 兼容性: 可与其他标准的电源和信号处理设备兼容。
    - 技术支持: Würth Elektronik eiSos 提供详细的技术文档和客户服务支持,确保客户能够顺利部署和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决方案: 检查输入电压是否在规定范围内,确认电源连接无误。

    - 问题2: 输出电压不稳定。
    - 解决方案: 检查外部负载是否过大,重新调整负载电流或外部电容。

    - 问题3: 温度过高。
    - 解决方案: 检查散热措施是否到位,必要时增加散热片或风扇。

    7. 总结和推荐



    总结

    :
    - 18024x15401x 数字隔离器具备高可靠性、宽工作电压范围和快速开发的特点,适用于多种工业应用。
    - 内置的保护机制,如过流保护和短路保护,确保了设备在恶劣环境下的稳定运行。
    推荐:
    - 鉴于其卓越的性能和可靠性,强烈推荐在需要电气隔离的应用中使用 18024x15401x 数字隔离器。其易于集成和高性价比使其成为许多设计项目的理想选择。

18024015401L参数

参数
电流传输比 -
上升时间 -
Vf-正向电压 -
输出类型 -
隔离电压 5 千伏
最大输出电压 -
通道数 4
最大输出电流 -
输入类型 -
导通时间 -
下降时间 -
Vce-集电极-发射极饱和电压 -
关闭时间 -
通用封装 SOIC
安装方式 贴片安装
包装方式 卷带包装

18024015401L厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

18024015401L数据手册

厂牌 PDF简要描述 下载
WURTH 光电耦合器 WURTH 18024015401L 18024015401L数据手册

18024015401L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 71.0544
10+ ¥ 66.3174
25+ ¥ 65.1332
50+ ¥ 65.1332
100+ ¥ 63.949
250+ ¥ 63.949
库存: 959
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 71.05
