18024215401L

产品分类: 光电耦合器
厂牌: WURTH
产品描述: 4 5 千伏 SOIC 贴片安装
供应商型号: 10B-4312595-4
供应商: 国内现货
标准整包数: 1

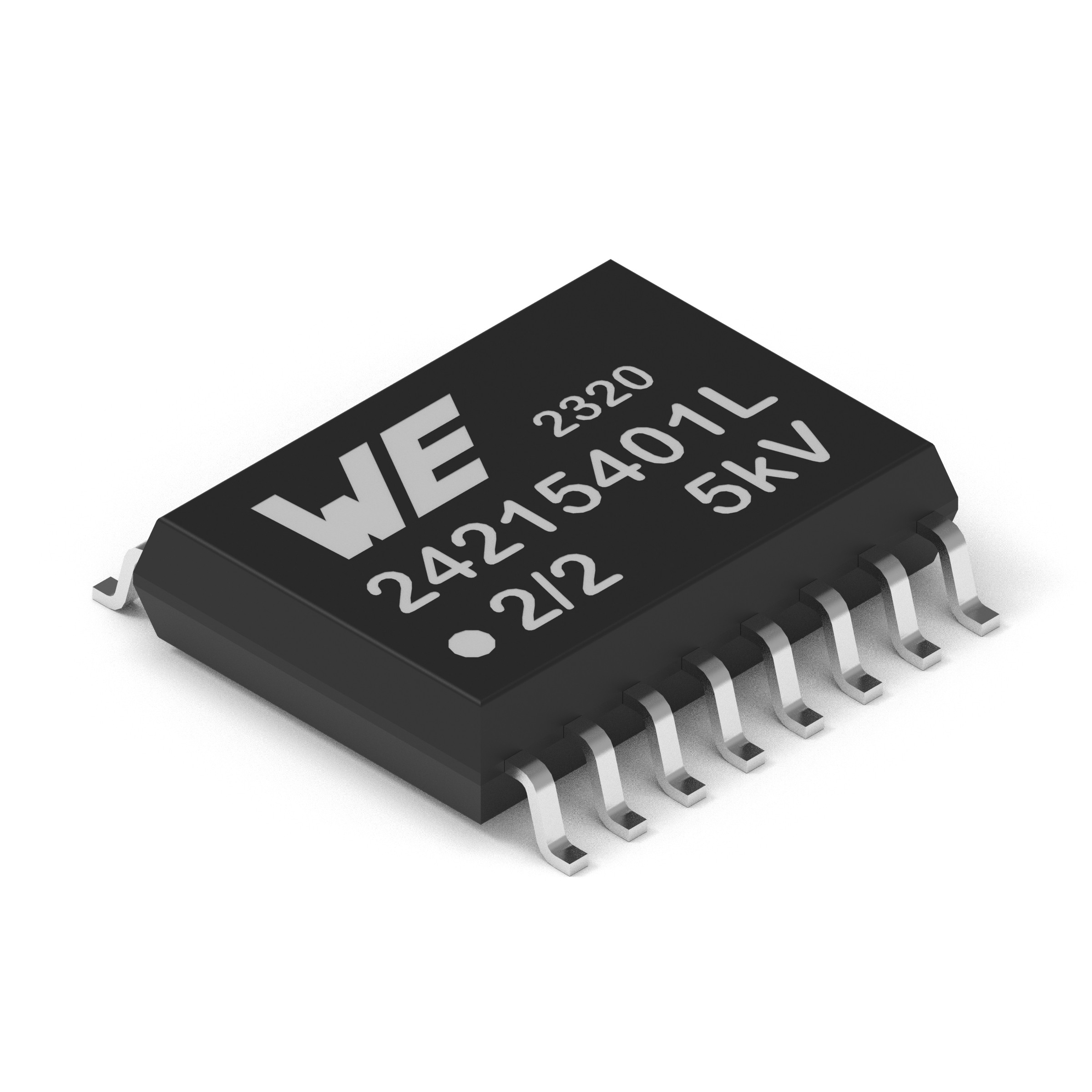

WURTH 光电耦合器 18024215401L

18024215401L概述


    产品简介


    WE WE18024x15401x数字隔离器是一款四通道数字隔离器,集成了一个内置的隔离式直流/直流电源模块,额定功率为0.65瓦。该产品主要用于需要高电压隔离的应用场景,支持快速开发和低成本设计。其输入电压范围宽广(3.15V至5.5V),并提供可选的输出电压(5V或3.3V)。此外,该隔离器具有高达100Mbps的数据速率以及卓越的抗共模瞬变能力(±150kV/μs CMTI)。典型应用领域包括隔离通信接口(如SPI、CAN、RS-232、RS-485)、电机控制、电池管理系统、太阳能逆变器、测试测量系统以及可编程逻辑控制器(PLC)接口。

    技术参数


    集成电源规格
    - 输出电压:3.3V或5V
    - 最大效率:54%
    - 输入电流:9.3mA至58.6mA(取决于数据速率)
    - 输出电流:最高可达100mA
    - 线性调节率:±2mV/V
    - 负载调节率:±1%
    隔离特性
    - 加强绝缘:5kVRMS持续60秒
    - 工作温度范围:-40°C至+125°C
    - 共模瞬变抗扰度:≥150kV/μs
    - 传播延迟:10ns(典型值)
    环境适应性
    - 存储温度范围:-65°C至+150°C
    - ESD保护:符合HBM模型(±6kV),CDM模型(±2kV)

    产品特点和优势


    1. 高可靠性:集成热关断和过流、短路及欠压保护电路,确保长期稳定运行。
    2. 低功耗设计:高效的电源转换模块,支持低待机电流和优化能效。
    3. 多功能配置:支持多种通道组合(4/0、3/1、2/2)和默认输出状态(高电平或低电平)。
    4. 易用性:单一电源供电即可同时驱动隔离通道和内部电源模块,简化系统设计。
    5. 认证合规:符合EN55032(CISPR-32)电磁干扰标准、UL1577安全规范以及DIN EN IEC 60747-17国际标准。

    应用案例和使用建议


    应用案例
    - 在工业自动化领域,作为PLC与传感器之间的隔离屏障。
    - 在电动汽车电池管理系统中,用于实现高压侧与低压侧信号的可靠传输。
    - 在光伏逆变器内,保障控制电路与主功率电路间的电气隔离。
    使用建议
    - 对于高频应用场合,优先选择更高数据速率版本以减少信号失真。
    - 当负载较大时,注意监测电源模块的工作温度,必要时增加散热措施。
    - 结合推荐的PCB布局指南进行设计,避免信号间耦合影响性能。

    兼容性和支持


    此产品支持主流工业标准协议,并且在设计上与多种外围设备兼容良好。制造商提供了详尽的技术文档和支持服务,包括样品申请、工程技术支持及定期更新的产品更新日志。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后无输出电压 | 检查SEL引脚连接是否正确;确认输入电压正常。 |
    | 数据传输速度低于预期 | 调整外部滤波元件参数,优化EMI性能。 |
    | 温度过高 | 增加散热片面积或调整负载分配。 |

    总结和推荐


    综上所述,WE WE18024x15401x数字隔离器凭借其卓越的技术参数、丰富的功能选项以及广泛的应用场景,成为市场上极具竞争力的选择之一。它不仅能满足严苛环境下的工作需求,还能有效降低开发成本并加快上市进程。因此,强烈推荐给需要高性能数字隔离解决方案的设计工程师们。
    最终评价:★★★★★

18024215401L参数

参数
电流传输比 -
输入类型 -
隔离电压 5 千伏
Vf-正向电压 -
最大输出电压 -
上升时间 -
通道数 4
下降时间 -
最大输出电流 -
关闭时间 -
Vce-集电极-发射极饱和电压 -
输出类型 -
导通时间 -
通用封装 SOIC
安装方式 贴片安装
包装方式 卷带包装
