AT357A-CuH-SE

产品分类: 光电耦合器
厂牌: AOTE/广东奥特
产品描述: 1.2V 4μs 光电三极管 1 1.4V 50mA 3.75KV 直流 3μs 200mV@1mA,20mA SOP-4 贴片安装
供应商型号: AT357A-CUH-SE SOP-4
供应商: 云汉优选
标准整包数: 1

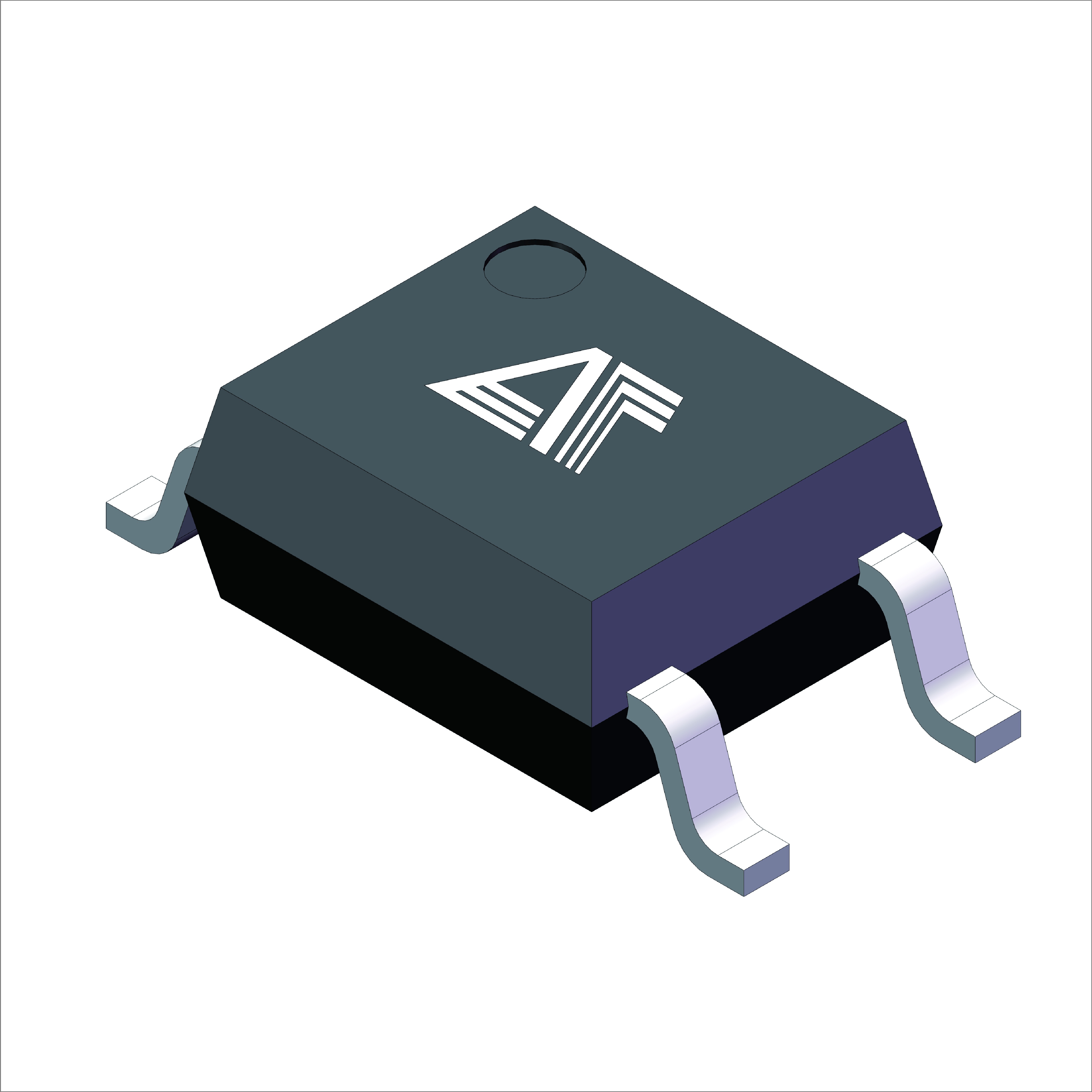

AOTE/广东奥特 光电耦合器 AT357A-CuH-SE

AT357A-CuH-SE概述

    AT357X 晶体管光耦

    产品简介


    AT357X 是由台湾奥特半导体科技有限公司生产的一款光电耦合器。它由发光二极管(LED)和光电晶体管组成,采用四引脚封装(SOP)。AT357X 主要应用于开关电源、智能电表、工业控制、测量仪器、办公设备(如复印机)以及家用电器(如空调、风扇、热水器)等领域。它的设计能够满足多种应用场景的需求,并具有出色的电气性能和安全特性。

    技术参数


    AT357X 的技术规格如下:
    - 隔离电压:3750 Vrms
    - 电流转换比(CTR):80% ~ 600%(在 IF = 5mA, VCE = 5V, Ta = 25℃ 下)
    - 集电极-发射极击穿电压:BVCEO ≥ 80V
    - 工作温度范围:-55℃ ~ +110℃
    - 认证标准:UL 1577,VDE DIN EN60747-5-5 (VDE 0884-5),CQC11-471543-2022

    产品特点和优势


    AT357X 在光电耦合器领域具有以下独特功能和优势:
    - 高隔离电压:AT357X 提供 3750 Vrms 的隔离电压,确保了出色的电气隔离性能,适用于各种高要求的应用场景。
    - 宽工作温度范围:-55℃ ~ +110℃ 的工作温度范围使得 AT357X 能够适应恶劣的环境条件。
    - 符合安全标准:符合 UL、VDE 和 CQC 等多个国际标准的安全认证,保障了产品质量和可靠性。
    - 电流转换比:通过不同的 CTR 档位(A、B、C、D、E、F),可以根据具体应用选择最佳的光电耦合器。

    应用案例和使用建议


    AT357X 在许多实际应用中表现出色,以下是一些典型应用场景和使用建议:
    - 开关电源:在高频开关电源中,AT357X 可以有效隔离高压信号,保证系统稳定运行。建议根据应用需求选择合适的 CTR 档位。
    - 智能电表:在智能电表中,AT357X 的高精度和低噪声特性可以提升测量的准确性。确保连接可靠,避免信号干扰。
    - 工业控制:在工业控制系统中,AT357X 可以提供稳定的信号传输。建议在安装时考虑散热设计,确保长期稳定工作。
    - 测量仪器:在测量仪器中,AT357X 的低漂移特性有助于提高测量精度。定期检查连接,确保信号传输的稳定性。

    兼容性和支持


    AT357X 具有良好的兼容性,可以与其他常见的电子元器件和设备配合使用。台湾奥特半导体科技有限公司提供了全面的技术支持和服务,包括详细的使用指南、常见问题解答和技术文档,确保用户能够高效地应用 AT357X。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是几个用户可能会遇到的问题及其解决办法:
    - 问题:安装过程中引脚接触不良
    - 解决方法:仔细检查引脚焊接情况,确保焊接牢固。
    - 问题:设备出现信号干扰
    - 解决方法:检查屏蔽措施,确保信号线与电源线分开布线,避免相互干扰。
    - 问题:设备无法正常启动
    - 解决方法:确认电源电压和电流是否在允许范围内,检查电路连接是否正确。

    总结和推荐


    总体来说,AT357X 晶体管光耦具备优秀的电气性能和广泛的应用范围。其高隔离电压、宽工作温度范围和符合国际安全标准的特点使其成为许多高端应用的理想选择。结合台湾奥特半导体科技有限公司提供的完善技术支持,我们推荐用户在需要高可靠性和高性能的场合使用 AT357X。

AT357A-CuH-SE参数

参数
输出类型 光电三极管
隔离电压 3.75KV
最大输出电流 50mA
上升时间 4μs
Vce-集电极-发射极饱和电压 200mV@1mA,20mA
下降时间 3μs
最大输出电压 1.4V
输入类型 直流
通道数 1
电流传输比 -
导通时间 -
Vf-正向电压 1.2V
关闭时间 -
通用封装 SOP-4
安装方式 贴片安装
零件状态 在售

AT357A-CuH-SE厂商介绍

AOTE公司是一家专注于高端制造领域的企业,其主营产品涵盖了多个分类,包括但不限于精密机械、自动化设备、智能控制系统等。这些产品广泛应用于工业自动化、智能制造、****、医疗器械等多个领域。

AOTE公司的优势在于其强大的研发能力、高质量的产品制造以及对客户需求的深刻理解。公司不断投入研发,以确保技术领先和产品创新,满足市场不断变化的需求。同时,AOTE注重产品质量和性能,采用先进的制造工艺和严格的质量控制体系,确保产品可靠性和耐用性。此外,AOTE还提供定制化服务,能够根据客户的特定需求设计和制造产品,增强了其在市场中的竞争力。通过这些优势,AOTE公司在国内外市场上建立了良好的声誉,并与众多知名企业建立了合作关系。

AT357A-CuH-SE数据手册

厂牌 PDF简要描述 下载
AOTE/广东奥特 光电耦合器 AOTE/广东奥特 AT357A-CuH-SE AT357A-CuH-SE数据手册

AT357A-CuH-SE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.21
100+ ¥ 0.2025
250+ ¥ 0.195
3000+ ¥ 0.18
6000+ ¥ 0.1755
9000+ ¥ 0.1725
库存: 30000
起订量: 50 增量: 3000
交货地:
最小起订量为:50
合计: ¥ 10.5
直接购买
加入购物车
