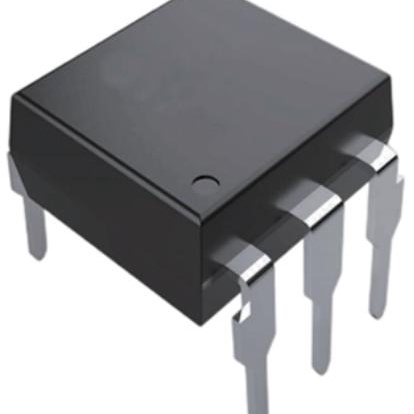

AT4N31-CuH-D

产品分类: 光电耦合器
厂牌: AOTE/广东奥特
产品描述: AT4N31是一款由 GaAs发光二极管和达林顿晶体管组成的光电耦合器。可以在保持驱动电路和负载电路之间的高度隔离的同时实现开关,具有使用寿命长、速度快等优点能让它替代常规继电器。 平替亿光4N31;广泛应用于:开关电源 ,工业控制 、测量仪器、可编程控制器、家用电器等。
供应商型号: AT4N31-CUH-D DIP6
供应商: 云汉优选
标准整包数: 1
AOTE/广东奥特 光电耦合器 AT4N31-CuH-D

AT4N31-CuH-D概述

    达林顿光耦AT4NXX技术手册解析



    产品简介




    基本描述

    达林顿光耦AT4NXX是由台湾奥特半导体科技有限公司生产的一款光电耦合器,由GaAs(砷化镓)发光二极管和达林顿晶体管组成。这款光电耦合器能够在保持驱动电路与负载电路之间高隔离度的同时,实现快速开关功能。相比传统的继电器,AT4NXX具有更长的使用寿命和更高的速度。

    主要功能

    - 实现电路间的光隔离
    - 快速开关
    - 适用于多种工业控制、测量仪器和家用电器领域

    应用领域

    - 工业控制
    - 测量仪器
    - 可编程控制器
    - 家用电器


    技术参数




    | 参数名称 | 规格 |
    | -------- | ---- |
    | 输入-输出隔离电压 | Viso ≥ 5000 Vrms |
    | 电流转换比(CTR) | CTR ≥ 500% |
    | 输入-输出隔离电阻 | Riso = 10^11 Ω |
    | 发射端正向电流(IF) | IF = 60 mA |
    | 输入电容 | Ct ≤ 50 pF |
    | 接收端集电极功耗(PC) | PC = 150 mW |
    | 集电极电流(IC) | IC = 100 mA |
    | 功耗(PD) | PD = 100 mW |
    | 总功耗(Ptot) | Ptot = 250 mW |
    | 隔离电压(Viso) | Viso = 5000 Vrms |


    产品特点和优势




    AT4NXX具备显著的特点和优势,具体如下:
    - 高电流转换比:CTR≥500%,可以提高信号传输的效率和精度。
    - 卓越的隔离性能:输入输出隔离电压高达5000 Vrms,确保信号传输过程中没有干扰。
    - 高速响应:相比传统继电器,能够更快地完成信号传输。
    - 寿命长久:设计可靠,适合长期使用,降低维护成本。
    - 广泛的应用场景:可用于各种工业控制和测量仪器,适应性强。


    应用案例和使用建议




    应用案例

    AT4NXX通常用于工业控制系统和测量设备中,例如在电机控制系统中实现信号隔离。在这些系统中,AT4NXX提供了出色的隔离和信号传输能力,确保系统的稳定运行。

    使用建议

    1. 在应用AT4NXX时,应确保所有电气连接都符合规范,以避免短路和损坏。
    2. 在高电流环境下,应关注散热情况,避免过热。
    3. 在安装和焊接过程中,注意遵循规范的焊接温度和时间要求,以确保组件的可靠性和稳定性。


    兼容性和支持



    AT4NXX符合多项国际安全标准,包括UL 1577、VDE DIN EN60747-5-5(VDE 0884-5)和CQC11-471543-2022。这些标准保证了AT4NXX的高品质和安全性。同时,制造商提供全面的技术支持和维护服务,帮助客户解决使用过程中的问题。


    常见问题与解决方案



    1. 问题:如何正确安装AT4NXX?
    - 解答:按照制造商提供的建议焊盘布局,确保引脚正确插入并焊接,确保良好的电气接触。

    2. 问题:如何检查AT4NXX的工作状态?
    - 解答:可以使用万用表测量输入输出两端的电压和电流,以确保信号传输正常。

    3. 问题:AT4NXX的最大工作温度是多少?
    - 解答:AT4NXX的工作温度范围为-55°C至+100°C,存储温度范围为-55°C至+125°C。在极端温度下使用时,需要采取适当的散热措施。


    总结和推荐




    总体评价

    AT4NXX凭借其卓越的隔离性能、高电流转换比和长使用寿命,在工业控制和测量仪器领域表现出色。其广泛的应用场景和高标准的安全认证使其成为值得信赖的选择。

    推荐

    对于需要高效、可靠的信号传输及电气隔离的应用场合,强烈推荐使用AT4NXX。结合制造商提供的优质技术支持,能够为各类复杂工业环境下的应用提供坚实的保障。

AT4N31-CuH-D参数

参数
下降时间 -
隔离电压 5KV
Vce-集电极-发射极饱和电压 1V@2mA,8mA
上升时间 -
Vf-正向电压 1.3V
通道数 1
输入类型 直流
输出类型 达林顿晶体管
最大输出电压 1.5V
最大输出电流 100mA
关闭时间 100μs
导通时间 5μs
电流传输比 -
通用封装 DIP-6
安装方式 通孔安装
应用等级 工业级
零件状态 在售

AT4N31-CuH-D厂商介绍

AOTE公司是一家专注于高端制造领域的企业,其主营产品涵盖了多个分类,包括但不限于精密机械、自动化设备、智能控制系统等。这些产品广泛应用于工业自动化、智能制造、****、医疗器械等多个领域。

AOTE公司的优势在于其强大的研发能力、高质量的产品制造以及对客户需求的深刻理解。公司不断投入研发,以确保技术领先和产品创新,满足市场不断变化的需求。同时,AOTE注重产品质量和性能,采用先进的制造工艺和严格的质量控制体系,确保产品可靠性和耐用性。此外,AOTE还提供定制化服务,能够根据客户的特定需求设计和制造产品,增强了其在市场中的竞争力。通过这些优势,AOTE公司在国内外市场上建立了良好的声誉,并与众多知名企业建立了合作关系。

AT4N31-CuH-D数据手册

厂牌 PDF简要描述 下载
AOTE/广东奥特 光电耦合器 AOTE/广东奥特 AT4N31-CuH-D AT4N31-CuH-D数据手册

AT4N31-CuH-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
