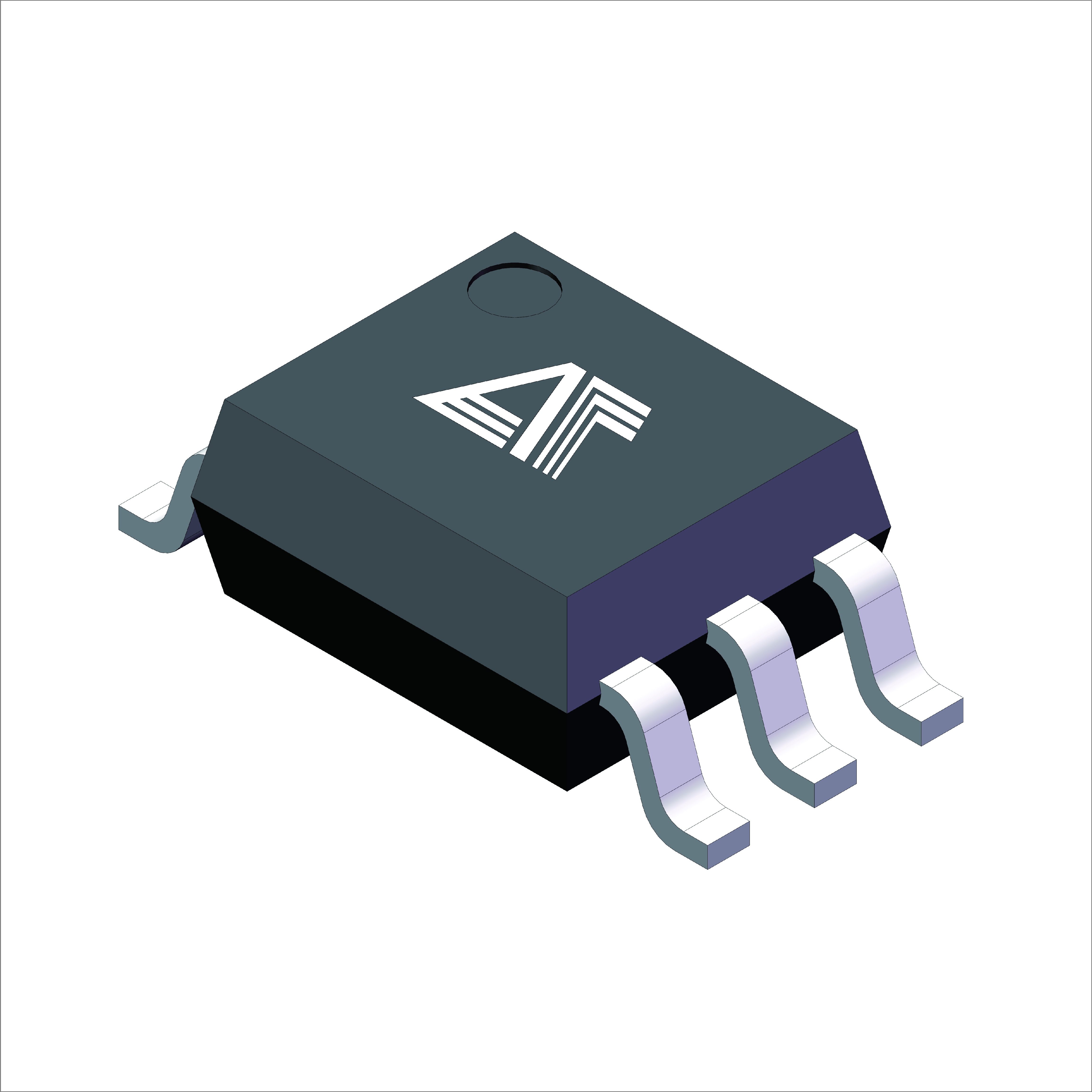

ATM501-CuH-S

产品分类: 光电耦合器
厂牌: AOTE/广东奥特
产品描述: ATM501是一种用于单通道的高速光耦合器, 由一个 850nm 的 AlGaAs LED 光学耦合到一个高速光电\n检测器组成。产品已通过ISO9001、14001、SGS、ROHS、REACH、无卤、美国UL、德国VDE、中国CQC等多项国内外认证。\n平替亿光ELM452;广泛应用于:CMOS-LSTTL-TTL 的输出接口、通信设备、电机驱动器等。
供应商型号: ATM501-CUH-S S0P5
供应商: 云汉优选
标准整包数: 1
AOTE/广东奥特 光电耦合器 ATM501-CuH-S

ATM501-CuH-S概述

    ATM501、ATM511 高速光耦技术手册

    产品简介


    ATM501、ATM511 是由台湾奥特半导体科技有限公司推出的高速光耦产品。它由一个850纳米的AlGaAs LED光学耦合到一个高速光电检测器,从而实现单通道的数据传输。这类光耦特别适用于需要高速传输和高隔离电压的应用场景,例如CMOS-LSTTL-TTL输出接口、通信设备和电机驱动中的功率晶体管隔离等。

    技术参数


    - 比特率:高达1 MBit/s
    - 隔离电压:3750 Vrms(输入输出间)
    - 兼容性:兼容TTL
    - 输出:集电极开路输出
    - 安全标准:UL 1577,VDE DIN EN60747-5-5 (VDE 0884-5),CQC11-471543-2022

    产品特点和优势


    1. 高速传输:相比于传统光电晶体管耦合器,ATM501、ATM511的速度提高了100倍。
    2. 高隔离电压:具备3750 Vrms的输入输出间隔离电压,提升了系统的安全性。
    3. 广泛兼容:兼容TTL,适用范围广泛。
    4. 集电极开路输出:灵活的信号处理方式,适应多种应用场景。

    应用案例和使用建议


    ATM501、ATM511 主要应用于CMOS-LSTTL-TTL的输出接口、通信设备和电机驱动中。例如,在电机驱动系统中,可以有效隔离功率晶体管,确保系统的稳定性和安全性。对于用户来说,应注意以下几点:
    - 安装:在引脚3和5之间必须连接一个0.1uF的旁路电容器。
    - 焊接:建议使用回流焊工艺,温度控制在150至200℃之间,持续时间为60至120秒。

    兼容性和支持


    - 兼容性:ATM501、ATM511可与其他常见的TTL器件兼容。
    - 支持:厂商提供详细的文档和技术支持,如有需要,用户可以联系销售代表获取进一步的帮助。

    常见问题与解决方案


    1. 焊接问题:若焊接过程中出现焊点不均匀,应检查焊接温度和时间是否符合规定。
    2. 信号干扰:如果出现信号干扰问题,可通过增加旁路电容器来改善。
    3. 传输延迟:对于传输延迟过高的问题,可以调整负载电阻或改变供电电压。

    总结和推荐


    综上所述,ATM501、ATM511在高速光耦领域具有显著的优势,特别是其高比特率、高隔离电压和广泛的兼容性,使其在各种应用场景中表现出色。因此,强烈推荐用于需要高速传输和高可靠性的设备和系统中。
    请注意,用户在使用时务必遵循产品规格书的要求,以确保最佳的性能和安全性。

ATM501-CuH-S参数

参数
输入类型 直流
下降时间 -
隔离电压 3.75KV
电流传输比 -
导通时间 -
Vf-正向电压 1.45V
关闭时间 -
输出类型 -
上升时间 -
最大输出电流 1A
Vce-集电极-发射极饱和电压 -
通道数 1
最大输出电压 18V
安装方式 贴片安装
零件状态 在售
