ATM3043-CuH-SE

产品分类: 光电耦合器
厂牌: AOTE/广东奥特
产品描述: 1.23V 1 1.5V 100mA 3.75KV SOP-4 贴片安装
供应商型号: ATM3043-CUH-SE SOP-4
供应商: 云汉优选
标准整包数: 1

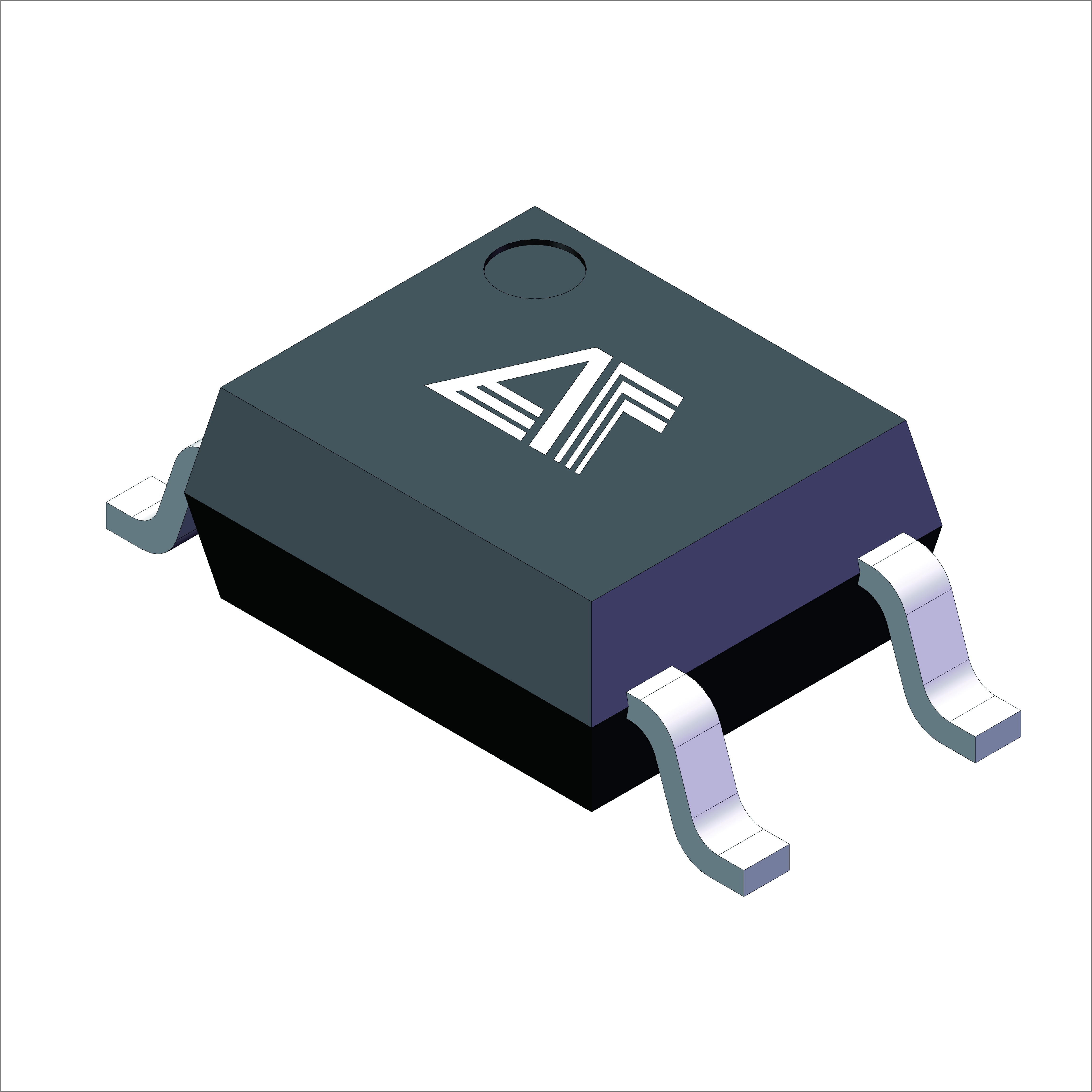

AOTE/广东奥特 光电耦合器 ATM3043-CuH-SE

ATM3043-CuH-SE概述

    可控硅光耦(Photo Triac)——ATM303X、ATM304X、ATM306X、ATM308X

    产品简介


    可控硅光耦是一种集成了GaAs红外发光二极管和单晶硅芯片的过零相位光电双向晶闸管的光电耦合器。它们通常应用于电力系统中,实现信号隔离和驱动控制,广泛用于开关电源、智能电表、工业控制、测量仪器等领域。这些光电耦合器具有高隔离电压、大工作温度范围和优良的绝缘性能,使得它们在严苛的工作环境中也能保持稳定可靠的表现。

    技术参数


    - 峰值击穿电压:
    - ATM303X:250V
    - ATM304X:400V
    - ATM306X:600V
    - ATM308X:800V
    - 输入-输出隔离电压:
    - \( V{ISO} \): 3750 Vrms
    - 工作温度:
    - \(-55^\circ \text{C} \sim 110^\circ \text{C}\)
    - 爬电距离:
    - \( L > 5.0 \text{mm} \)
    - 电气间隙:
    - \( L > 5.0 \text{mm} \)
    - 绝缘厚度:
    - \( DTI > 0.4 \text{mm} \)
    - 峰值隔离电压:
    - \( VIORM \): 600 Vpeak
    - 瞬态隔离电压:
    - \( VIOTM \): 5000 Vpeak
    - 正向电流:
    - \( IF \): 60 A
    - 反向电压:
    - \( VR \): 6 V
    - 功耗:
    - \( PD \): 100 W
    - 断态输出端电压:
    - \( V{DRM} \):
    - ATM303X: 250 V
    - ATM304X: 400 V
    - ATM306X: 600 V
    - ATM308X: 800 V
    - 开启态电流:
    - \( IT(RMS) \): 100 A

    产品特点和优势


    1. 高可靠性:具备高电压隔离能力,能够有效保护下游电路。
    2. 宽工作温度范围:适用于各种恶劣环境,如极端低温和高温条件。
    3. 强化绝缘设计:符合多种安全认证标准,如UL 1577、VDE DIN EN60747-5-5和CQC11-471543-2022。
    4. 低功耗:具备良好的散热能力和低功耗特性,延长使用寿命。

    应用案例和使用建议


    这些可控硅光耦在开关电源、智能电表和工业控制系统中有广泛应用。对于开关电源,可以选择ATM304X和ATM308X型号,因为它们具有更高的电压等级和更强的隔离能力。对于智能电表,建议使用ATM303X和ATM306X型号,因为它们能在更低电压下稳定工作。使用时需要注意确保电路板有足够的爬电距离和电气间隙,以保证可靠的信号传输。

    兼容性和支持


    这些可控硅光耦采用SOP4封装形式,易于集成到现有的电路板设计中。与多数常见的控制电路兼容。公司提供了详细的技术文档和应用指南,以及技术支持和售后服务。

    常见问题与解决方案


    1. 问题:在使用过程中出现器件过热。
    解决方案:检查电路设计是否合理,是否满足散热要求。可以增加散热片或者降低输入功率。
    2. 问题:器件无法正常工作。
    解决方案:确认引脚连接正确,输入电压在允许范围内。必要时可以查阅更详细的技术手册或联系技术支持。

    总结和推荐


    综上所述,可控硅光耦ATM303X、ATM304X、ATM306X和ATM308X具有较高的电压隔离能力和优异的工作稳定性,适合在多种场合下使用。无论是对可靠性有严格要求的应用还是需要良好隔离性能的环境,都值得考虑选择这些产品。强烈推荐在电源管理和控制电路中使用这些可控硅光耦,以提高系统的整体性能和安全性。

ATM3043-CuH-SE参数

参数
下降时间 -
输入类型 -
电流传输比 -
最大输出电压 1.5V
输出类型 -
关闭时间 -
Vf-正向电压 1.23V
通道数 1
导通时间 -
隔离电压 3.75KV
最大输出电流 100mA
Vce-集电极-发射极饱和电压 -
上升时间 -
通用封装 SOP-4
安装方式 贴片安装
应用等级 工业级
零件状态 在售

ATM3043-CuH-SE厂商介绍

AOTE公司是一家专注于高端制造领域的企业,其主营产品涵盖了多个分类,包括但不限于精密机械、自动化设备、智能控制系统等。这些产品广泛应用于工业自动化、智能制造、****、医疗器械等多个领域。

AOTE公司的优势在于其强大的研发能力、高质量的产品制造以及对客户需求的深刻理解。公司不断投入研发,以确保技术领先和产品创新,满足市场不断变化的需求。同时,AOTE注重产品质量和性能,采用先进的制造工艺和严格的质量控制体系,确保产品可靠性和耐用性。此外,AOTE还提供定制化服务,能够根据客户的特定需求设计和制造产品,增强了其在市场中的竞争力。通过这些优势,AOTE公司在国内外市场上建立了良好的声誉,并与众多知名企业建立了合作关系。

ATM3043-CuH-SE数据手册

厂牌 PDF简要描述 下载
AOTE/广东奥特 光电耦合器 AOTE/广东奥特 ATM3043-CuH-SE ATM3043-CuH-SE数据手册

ATM3043-CuH-SE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.7
100+ ¥ 0.675
250+ ¥ 0.65
3000+ ¥ 0.6
6000+ ¥ 0.585
9000+ ¥ 0.575
库存: 30000
起订量: 50 增量: 3000
