18024015401H

产品分类: 光电耦合器
厂牌: WURTH
产品描述: 4 5 千伏 SOIC 贴片安装
供应商型号: 10B-4312591-4
供应商: 国内现货
标准整包数: 1
WURTH 光电耦合器 18024015401H

18024015401H概述

    18024x15401x Digital Isolator: WPME-CDIP - Capacitive Digital Isolator Powered

    产品简介


    18024x15401x是一款四通道数字隔离器,集成了一个集成的隔离DC/DC电源模块。这种数字隔离器在通信总线隔离、电机控制、电池管理系统、光伏逆变器、测试测量系统及可编程逻辑控制器(PLC)接口等众多领域具有广泛应用。通过提供高可靠性隔离,该隔离器有助于提高系统的整体安全性和稳定性。

    技术参数


    - 隔离电压: 5kVRMS 隔离时间长达60秒
    - 输入电压范围: 3.15V至5.5V
    - 输出电压选择: 5V 或 3.3V
    - 数据速率: 高达100Mbps
    - 共模瞬态抗扰度 (CMTI): ±150kV/µs
    - 通道配置: 4/0, 3/1 和 2/2
    - 传播延迟: 10ns(典型值)
    - 环境温度范围: -40°C 至 125°C
    - 符合标准: RoHS 和 REACH 合规,符合EN55032 (CISPR-32) B类传导和辐射发射标准,UL1577认证,IEC 60747 待批准

    产品特点和优势


    18024x15401x的主要优势在于其高隔离电压和快速的数据传输速度。此外,内置的保护系统能够防止热应力和电气损坏,提高了系统的稳定性和可靠性。它还拥有低传播延迟和宽温度范围,使其能够在各种恶劣环境中可靠运行。

    应用案例和使用建议


    该隔离器广泛应用于需要高隔离要求的应用,如通信总线隔离、电机控制、光伏逆变器等。例如,在通信总线隔离应用中,可以将该隔离器用于RS-485和CAN总线以增强信号完整性并减少电磁干扰。建议在使用过程中注意电源管理,确保输入电压稳定在指定范围内,并遵循手册中的设计指南以实现最佳性能。

    兼容性和支持

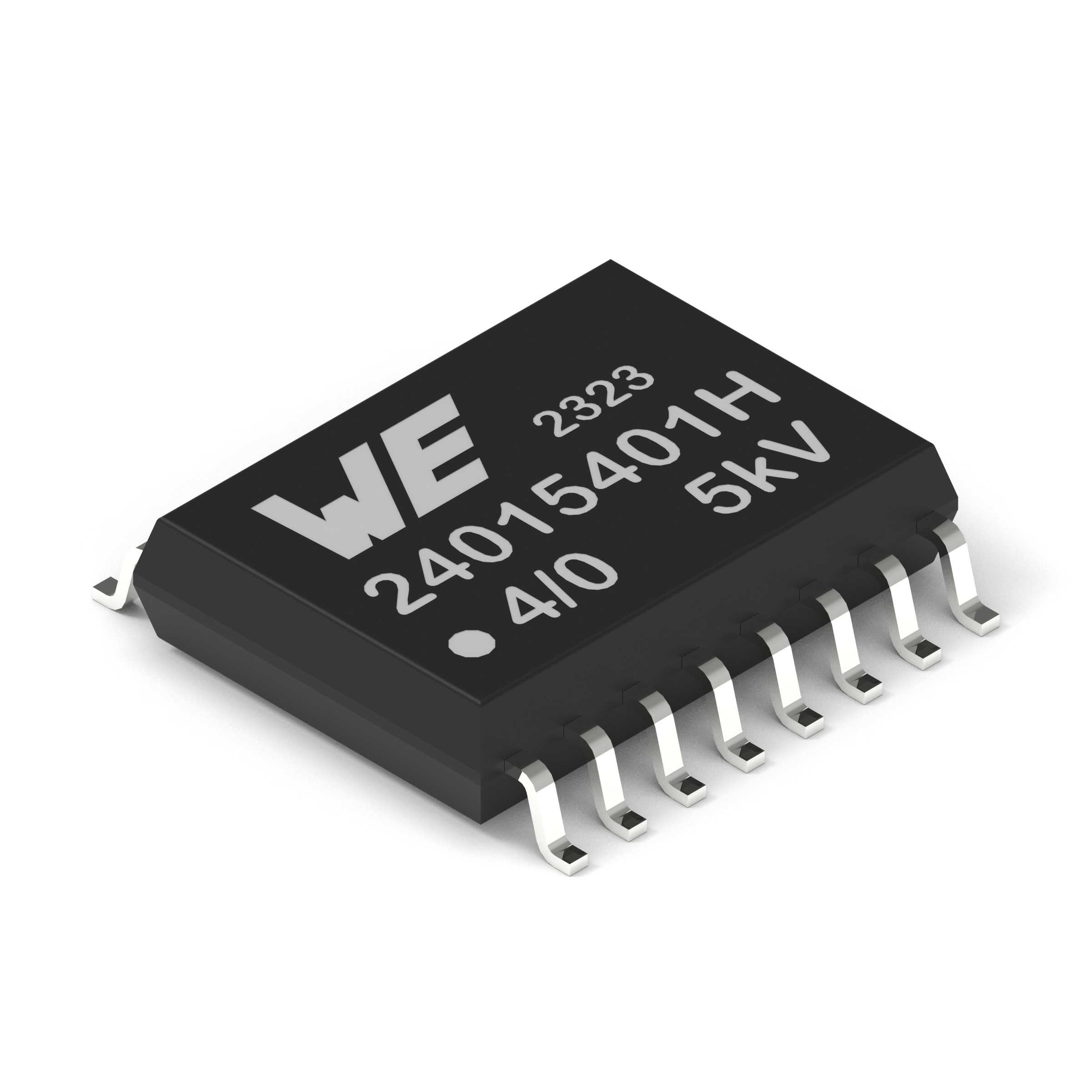

    该隔离器采用SOIC-16WB封装(尺寸为10.3 x 7.5 x 2.5 mm),易于安装和布局。Würth Elektronik eiSos GmbH & Co. KG 提供技术支持,涵盖从产品选择到安装的所有阶段,确保用户能够充分发挥其性能。

    常见问题与解决方案


    - Q: 如何避免过热?
    - A: 使用外部散热器或确保良好通风,遵循手册中的热设计指导。

    - Q: 如何避免过流?
    - A: 监控电路中的电流,并使用外部保护装置,如熔断器或保险丝。

    - Q: 如何确保信号完整性和减少电磁干扰?
    - A: 使用正确的PCB布局和接地策略,并遵循手册中的设计指南。

    总结和推荐


    18024x15401x数字隔离器凭借其高隔离电压、快速的数据传输能力和丰富的保护机制,成为多种应用场合的理想选择。该产品在稳定性、可靠性和灵活性方面表现出色,尤其适合对隔离和电气保护要求高的应用场景。强烈推荐给寻求高性能数字隔离解决方案的设计工程师。

18024015401H参数

参数
输入类型 -
关闭时间 -
最大输出电流 -
下降时间 -
输出类型 -
Vf-正向电压 -
电流传输比 -
上升时间 -
隔离电压 5 千伏
最大输出电压 -
导通时间 -
Vce-集电极-发射极饱和电压 -
通道数 4
通用封装 SOIC
安装方式 贴片安装
包装方式 卷带包装

18024015401H厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

18024015401H数据手册

厂牌 PDF简要描述 下载
WURTH 光电耦合器 WURTH 18024015401H 18024015401H数据手册

18024015401H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 88.6881
16+ ¥ 76.895
25+ ¥ 72.5156
50+ ¥ 67.8976
100+ ¥ 64.6161
2000+ ¥ 62.5279
库存: 983
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 88.68
直接购买
加入购物车
