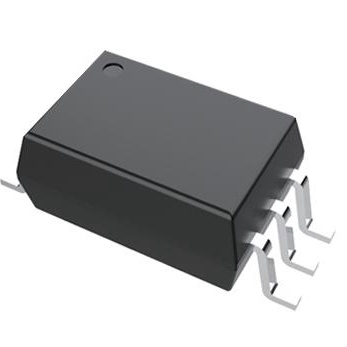

AT314-CuH-P

产品分类: 光电耦合器
厂牌: AOTE/广东奥特
产品描述: 1.5V 50ns 1 30V 600mA 5KV 直流 50ns SOP-6-P 贴片安装
供应商型号: AT314-CUH-P SOP6-P
供应商: 云汉优选
标准整包数: 1

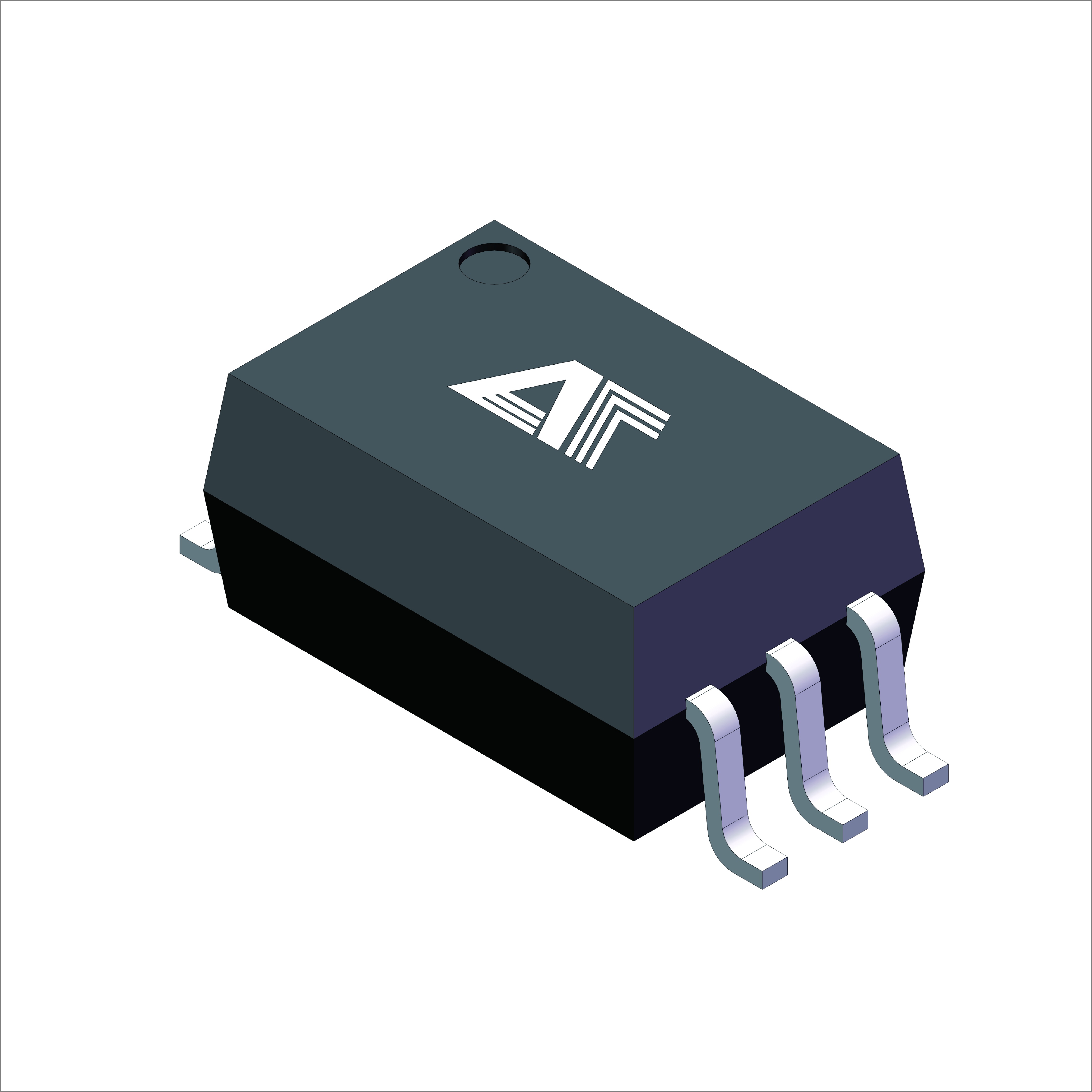

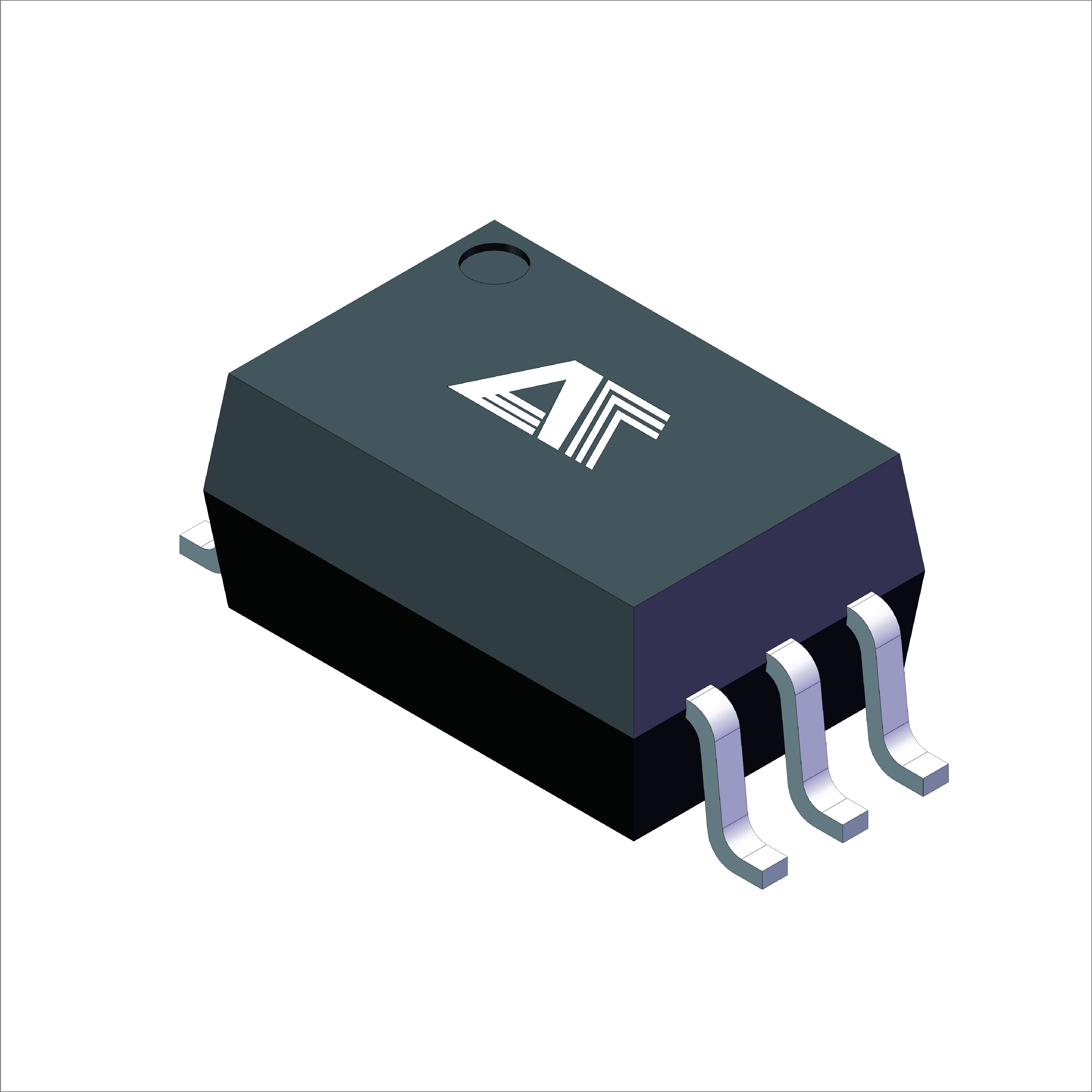

AOTE/广东奥特 光电耦合器 AT314-CuH-P

AT314-CuH-P概述

    # AT314 栅极驱动光耦产品技术手册

    产品简介


    AT314 是一款高性能的栅极驱动光电耦合器,具有出色的电气特性和广泛的适用性。其核心组件包括一个镓砷磷化合物(GaAsP)发光二极管和一个光敏集成电路。AT314 主要用于驱动IGBTs(绝缘栅双极型晶体管)和MOSFETs(金属氧化物半导体场效应晶体管),特别适用于电机控制逆变器及高功率系统应用中的快速切换驱动。该产品广泛应用于开关电源、交流和无刷直流电机驱动器、可再生能源逆变器以及工业逆变器等领域。

    技术参数


    主要技术规格
    - 输出电流:0.6A
    - 峰值隔离电压:1500V(DIN/EN/IEC EN60747-5-5)
    - 瞬态隔离电压:7000V(DIN/EN/IEC EN60747-5-5)
    - 最小共模抑制:25kV/µs
    - 工作电压范围:10V 至 30V
    - 工作温度范围:-40℃ 至 +100℃
    - 峰值输出电压:0.5VCC
    - 延迟时间:最大700ns
    - 平均输入电流:25A
    - 反向电压:5V
    - 隔离电压:5000Vrms
    电气特性
    - 峰值输出电流:0.6A
    - 平均输入电流:25A
    - 峰值瞬态输入电流:<1us脉冲,300pps,1.0A
    - 输入功耗:45W
    - 输出功耗:250W
    - 总功耗:295W
    - 高电平输出电流:0.4A
    - 低电平输出电流:0.4A
    - 高电平输出电压:VCC-0.3V 至 VCC-0.1V
    - 低电平输出电压:0.4V
    工作环境
    - 工作温度:-40℃ 至 +100℃
    - 存储温度:-55℃ 至 +125℃
    - 焊接温度:260℃

    产品特点和优势


    AT314 栅极驱动光耦具备以下几个显著特点:
    1. 高速开关能力:最大700ns的延迟时间和快速的开关速度,使其适用于快速切换的应用场景。
    2. 高可靠性:符合加强绝缘标准,具有良好的隔离和抗干扰性能。
    3. 宽工作温度范围:-40℃至+100℃的工作温度范围使其适用于多种恶劣环境。
    4. 多功能兼容性:可以驱动大多数的小功率IGBTs和MOSFETs,在不同应用场合下表现出色。

    应用案例和使用建议


    AT314 栅极驱动光耦广泛应用于多种电力控制系统和驱动设备。例如:
    - 电机控制逆变器:其高速开关能力和可靠性使其非常适合此类应用,可提高系统的稳定性和效率。
    - 开关电源:由于其高耐压和高可靠性,能够承受开关电源中高频和高电压的需求。
    使用建议:
    - 在实际应用中,应确保在引脚4和6之间正确连接一个0.1uF的旁路电容器,以保证电路的稳定性。
    - 焊接过程中,建议遵循推荐的温度和时间条件进行回流焊,最多不超过三次。

    兼容性和支持


    AT314 栅极驱动光耦支持多种不同的应用场景和设备,包括各种类型的逆变器和驱动器。此外,厂商提供了详细的文档和专业技术支持,帮助用户更好地理解和使用产品。如需高可靠性的设备或特殊应用需求,请联系销售人员获取更多支持。

    常见问题与解决方案


    1. 问题:延迟时间过长
    - 解决方案:检查引脚连接是否正确,确保没有松动或接触不良。同时检查电路负载情况,避免负载过大导致延迟时间增加。
    2. 问题:功耗过高
    - 解决方案:确认使用的产品参数是否符合实际应用需求。对于需要大电流输出的情况,适当调整外围电路的设计,减少不必要的损耗。

    总结和推荐


    总体而言,AT314 栅极驱动光耦是一款性能优异且可靠的电子元器件,适用于多种复杂电力控制应用。其强大的电气特性和广泛的工作温度范围使其成为同类产品中的佼佼者。强烈推荐在需要高速开关和高可靠性的电力系统中使用AT314。对于高可靠性或特殊应用需求,请及时联系销售人员以获得更专业的指导和支持。

AT314-CuH-P参数

参数
输出类型 -
导通时间 -
通道数 1
最大输出电流 600mA
下降时间 50ns
隔离电压 5KV
关闭时间 -
上升时间 50ns
最大输出电压 30V
Vce-集电极-发射极饱和电压 -
Vf-正向电压 1.5V
输入类型 直流
电流传输比 -
通用封装 SOP-6-P
安装方式 贴片安装
零件状态 在售

AT314-CuH-P厂商介绍

AOTE公司是一家专注于高端制造领域的企业,其主营产品涵盖了多个分类,包括但不限于精密机械、自动化设备、智能控制系统等。这些产品广泛应用于工业自动化、智能制造、****、医疗器械等多个领域。

AOTE公司的优势在于其强大的研发能力、高质量的产品制造以及对客户需求的深刻理解。公司不断投入研发,以确保技术领先和产品创新,满足市场不断变化的需求。同时,AOTE注重产品质量和性能,采用先进的制造工艺和严格的质量控制体系,确保产品可靠性和耐用性。此外,AOTE还提供定制化服务,能够根据客户的特定需求设计和制造产品,增强了其在市场中的竞争力。通过这些优势,AOTE公司在国内外市场上建立了良好的声誉,并与众多知名企业建立了合作关系。

AT314-CuH-P数据手册

厂牌 PDF简要描述 下载
AOTE/广东奥特 光电耦合器 AOTE/广东奥特 AT314-CuH-P AT314-CuH-P数据手册

AT314-CuH-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
