140817142300

产品分类: 光电耦合器
厂牌: WURTH
产品描述: Wurth Elektronik 晶体管输出型光电晶体管, 通孔安装, 4针
供应商型号: 2385868
供应商: 海外现货
标准整包数: 50

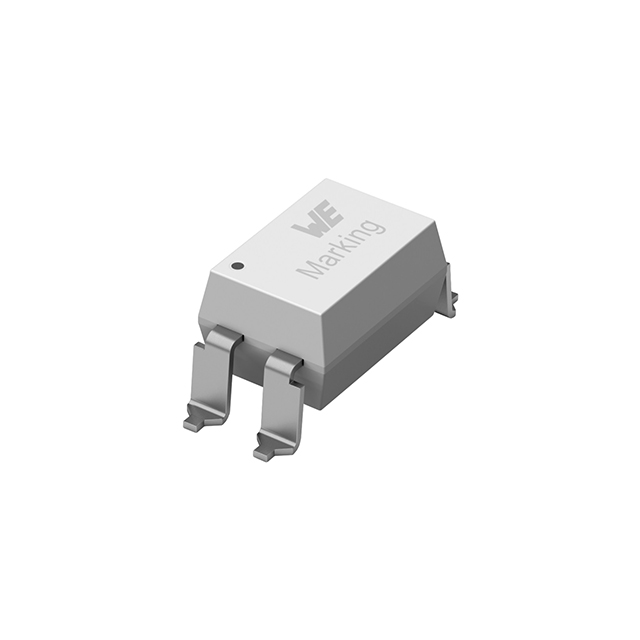

WURTH 光电耦合器 140817142300

140817142300概述


    产品简介


    WL-OCPT 光电耦合器(光敏晶体管) 是一种设计用于一般电子设备中的光电耦合器,由 Würth Elektronik eiSos GmbH & Co. KG 生产。它主要用于信号隔离和转换,可以广泛应用于通信设备、工业控制系统、电源管理等领域。其主要功能是通过光信号将输入端与输出端隔离开来,确保两个电路之间的电气隔离。

    技术参数


    - 封装尺寸:4 引脚 DIP 封装(塑料外壳)
    - 颜色:白色
    - 外形尺寸:
    - 长度:10.15 ±0.3 mm
    - 宽度:6.5 ±0.2 mm
    - 高度:7.62 ±0.3 mm
    - 引脚排布:
    - Pin 1(阳极)
    - Pin 2(集电极)
    - Pin 3(发射极)
    - Pin 4(阴极)
    电气特性:
    - 最大正向电流:IF max. 60 mA
    - 峰值正向电流:IF Peak @ 100 Hz 1 A
    - 输入功率耗散:PI 100 mW
    - 反向电压:VREV 6 V
    - 集电极-发射极电压:VCE 35 V
    - 发射极-集电极电压:VEC 7 V
    - 集电极电流:ICE.P 50 mA
    - 输出功率耗散:PO 150 mW
    其他特性:
    - 工作温度范围:-55°C 至 +110°C
    - 存储条件:单个部件为 -55°C 至 +125°C;原始包装为 <40°C 和 <75% RH
    - 湿度敏感等级:MSL 1

    产品特点和优势


    WL-OCPT 光电耦合器具有以下显著优势:
    - 高可靠性:符合多项国际安全标准,如 RoHS、REACH、VDE、cULus 和 CQC。
    - 宽工作温度范围:能够在极端环境下正常工作,满足不同应用需求。
    - 高隔离电压:最高可承受 5000 V 的隔离电压,确保电气隔离的可靠性和安全性。
    - 高电流传输比(CTR):在典型工作条件下,CTR 达到 200% 到 400%,确保高效的光电转换能力。

    应用案例和使用建议


    WL-OCPT 光电耦合器常用于以下应用场景:
    - 通信设备:用于光电信号转换和隔离。
    - 工业控制系统:作为光电隔离器使用,提高系统的抗干扰能力和可靠性。
    - 电源管理系统:用于电源信号的隔离和转换。
    使用建议:
    - 设计阶段:在设计时需注意确保光电耦合器与电路板的布局和电气连接符合手册中的推荐要求。
    - 焊接过程:严格按照制造商提供的焊接曲线进行操作,以避免因焊接不当造成的损坏。
    - 清洁过程:使用无损清洗剂进行清洗,避免硬物刷洗,以免损伤元件表面。

    兼容性和支持


    WL-OCPT 光电耦合器兼容多种常见的 PCB 布局和焊接工艺,但建议客户在使用前咨询厂商的技术支持团队。Würth Elektronik 提供详细的产品文档和技术支持服务,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    常见问题及解决方法:
    1. 焊接不良:确保按照焊接曲线进行焊接,使用适当的焊料和焊接工具。
    - 解决方法:参照产品手册提供的焊接曲线进行操作,选择合适的焊接材料。
    2. 元件失效:检查工作环境是否符合手册中的要求,如温度和湿度。
    - 解决方法:确保环境条件符合手册中的规定,尤其是湿度不应超过 75%。
    3. 光电转换效率低:确认光电耦合器的电流传输比(CTR)是否符合手册中的标准值。
    - 解决方法:在合适的正向电流和工作电压下,测量 CTR 是否达到预期值。

    总结和推荐


    WL-OCPT 光电耦合器是一款高性能、高可靠性的光电耦合器,适用于各种工业和通信应用。它具有良好的电气隔离性能、宽广的工作温度范围和较高的电流传输比,使得它在各类电子设备中表现出色。强烈推荐在需要高效光电隔离的应用中使用该产品。建议客户在使用前仔细阅读产品手册,以充分利用其性能并确保长期可靠运行。

140817142300参数

参数
上升时间 -
隔离电压 -
关闭时间 -
输入类型 -
导通时间 -
最大输出电流 -
Vce-集电极-发射极饱和电压 -
电流传输比 -
最大输出电压 -
输出类型 -
通道数 1
下降时间 -
Vf-正向电压 1.4V
通用封装 DIP
安装方式 通孔安装
包装方式 卷带包装

140817142300厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

140817142300数据手册

厂牌 PDF简要描述 下载
WURTH 光电耦合器 WURTH 140817142300 140817142300数据手册

140817142300封装设计

查看详情并下载
Symbol
Footprint
3D Model
