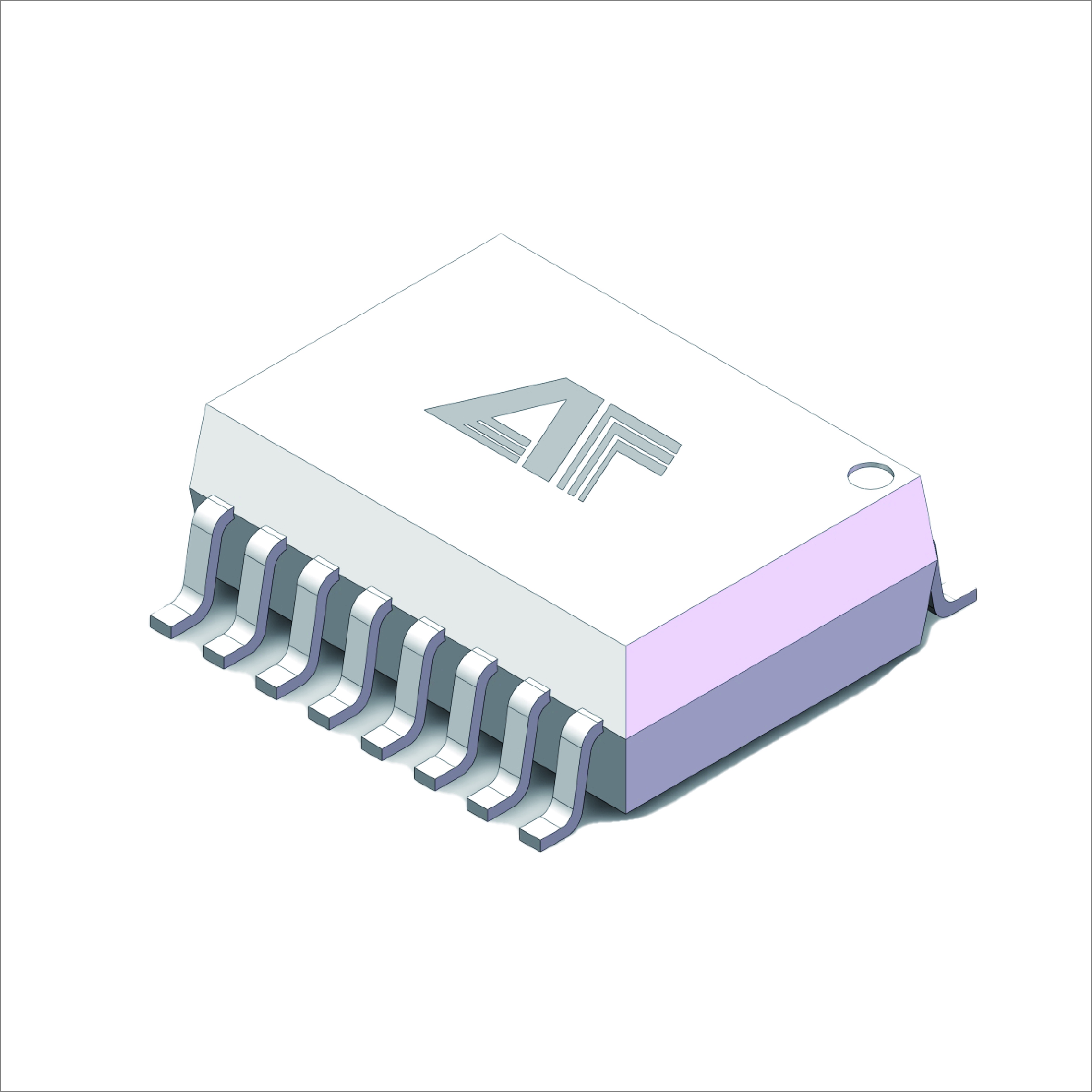

AT333J-CuH-S

产品分类: 光电耦合器
厂牌: AOTE/广东奥特
产品描述: AT333J 具有一个 AlGaAs LED。 LED 与具有功率输出级的集成电路光学耦合。 广泛应用于:隔离型 IGBT 或隔离型功率 MOSFET 的栅极驱动、交流和直流无刷电机驱动器、工业逆变器、不间断电源
供应商型号: AT333J-CUH-S SOP-16
供应商: 云汉优选
标准整包数: 1
AOTE/广东奥特 光电耦合器 AT333J-CuH-S

AT333J-CuH-S概述

    AT333J 栅极驱动光耦产品技术手册

    产品简介


    AT333J 是由台湾奥特半导体科技有限公司生产的一款高度集成化的光电耦合器,特别适用于驱动功率 IGBT 和 MOSFET,广泛应用于电机控制逆变器等工业应用中。该产品集成了 AlGaAs LED 和具有功率输出级的集成电路,并且具备较高的隔离电压(VIORM = 1230VPEAK),能够直接驱动高达 1200V 和 150A 的 IGBT。

    技术参数


    - 最大输出峰值电流: 2.5A
    - 最小输出峰值电流: 2.0A
    - 最大传播延迟: 250ns
    - 钳位峰值电流: 1.7A
    - 绝缘距离: 0.5mm
    - 隔离电压: VIso = 5000Vrms
    - 供电电流 Icc(max): <4.5mA
    - 工作电压范围: 15V ~ 30V
    - 工作温度范围: -40°C ~ +110°C
    - 封装形式: SO-16

    产品特点和优势


    1. 集成化设计: 将完整的栅极驱动电路、故障保护及反馈电路集成在一个 SO-16 封装内,减少外部元件,简化系统设计。
    2. 高性能参数: 高速内部光链路和大范围的工作电压使 AT333J 能够应对多种应用环境。
    3. 全面保护: 内置欠压锁定(UVLO)和米勒钳位功能,确保 IGBT 在各种情况下得到可靠保护。
    4. 兼容性强: 可直接驱动高功率 IGBT 和 MOSFET,同时具备隔离的故障反馈功能,适用于复杂的电力转换系统。

    应用案例和使用建议


    AT333J 在工业逆变器、无刷直流电机驱动器和不间断电源(UPS)等应用中表现优秀。例如,在工业逆变器中,AT333J 可以驱动电机的 IGBT 或 MOSFET,通过快速准确的反馈信号来实现对系统状态的实时监控。建议在设计中合理选择 VCC 电源电压,根据不同的栅极阈值要求来调整。如果需要驱动更高的功率等级的 IGBT,可以通过分离器件构成的门极驱动器来实现。

    兼容性和支持


    AT333J 与其他标准电子元件具有良好的兼容性,能够轻松集成到现有系统中。公司提供了详细的技术支持文档和售后服务,确保客户能够顺利使用并解决任何技术问题。

    常见问题与解决方案


    1. Q: 如何处理故障输出信号?
    - A: 故障输出信号通常是一个开路集电极信号。可以将多个 AT333J 的故障输出信号连接在一起,形成“或”逻辑,然后连接到微控制器进行集中处理。

    2. Q: 如何选择合适的 VCC 电源电压?
    - A: 根据所驱动的 IGBT 或 MOSFET 的栅极阈值电压要求,可以选择合适的 VCC 电源电压。通常,对于 IGBT,建议使用 17.5V,而对于 MOSFET,建议使用 12.5V。

    总结和推荐


    AT333J 栅极驱动光耦凭借其出色的集成度、强大的保护功能和广泛的适用性,成为工业电力转换应用中的理想选择。其独特的技术和功能使其在市场上具有较强的竞争力,适用于多种复杂的应用场景。综上所述,强烈推荐使用 AT333J 来提升电机驱动系统的性能和可靠性。
    以上内容总结了 AT333J 栅极驱动光耦的技术手册,涵盖了产品的基本介绍、技术参数、特点优势、应用案例和使用建议,以及常见的问题和解决方案,希望对您了解该产品有所帮助。

AT333J-CuH-S参数

参数
Vce-集电极-发射极饱和电压 -
下降时间 50ns
输出类型 -
电流传输比 -
最大输出电流 2.5A
输入类型 -
Vf-正向电压 3.3V
导通时间 -
上升时间 50ns
最大输出电压 5.5V
关闭时间 -
通道数 -
隔离电压 5KV
通用封装 SOP-16
安装方式 贴片安装
零件状态 在售
