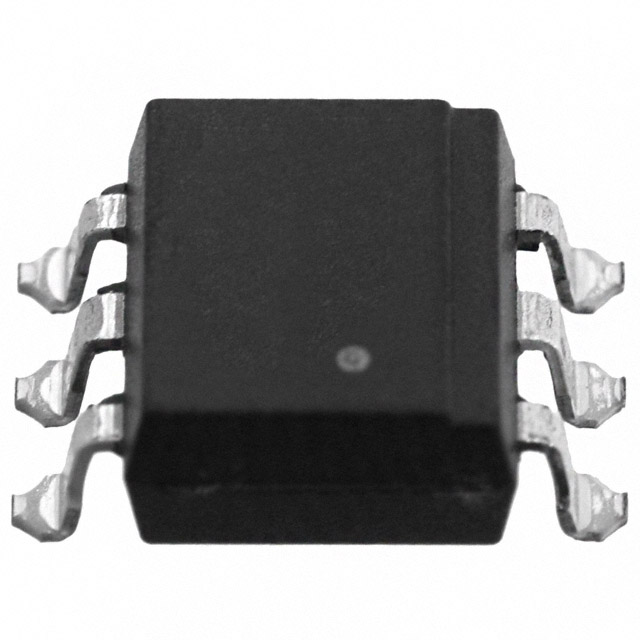

4N25-500E

产品分类: 光电耦合器
厂牌: BROADCOM
产品描述: 1.2V 3μs Transistor with Base 1 30V 2.5KV 直流 3μs 20% 500mV 6-SMD 贴片安装 7.3mm*6.5mm*3.5mm
供应商型号: 11M-4N25-500E
供应商: 云汉优选
标准整包数: 1
BROADCOM 光电耦合器 4N25-500E

4N25-500E概述

    4N25 光电耦合器产品概述

    产品简介


    4N25 是一款通用型光电耦合器,由一个发光二极管和一个光敏晶体管组成,二者通过光学方式耦合。它主要应用于计算机的输入输出接口、系统设备及测量仪器等领域。该产品封装在6针双列直插式(DIP)封装中,并提供多种不同的封装选项以满足不同需求。

    技术参数


    - 响应时间:3 μs(典型值),在 VCE = 10 V, IC = 2 mA, RL = 100 Ω 条件下。
    - 电流传输比:最小值为20%,在 IF = 10 mA, VCE = 10 V 条件下。
    - 隔离电压:2500 Vrms。
    - 额定参数:
    - 存储温度:-55°C 到 +150°C
    - 工作温度:-55°C 到 +100°C
    - 铅焊温度:峰值温度 260°C
    - 最大正向电流:IF = 80 mA
    - 反向输入电压:VR = 6 V
    - 输入功率耗散:PI = 150 mW
    - 最大集电极电流:IC = 100 mA
    - 最大集电极-发射极电压:VCEO = 30 V
    - 最大发射极-集电极电压:VECO = 7 V
    - 最大集电极-基极电压:VCBO = 70 V
    - 隔离电阻:5 x 10^10 Ω 到 1 x 10^11 Ω(直流 500 V)


    产品特点和优势


    - 高隔离电压:2500 Vrms 的高隔离电压确保了高可靠性。
    - 快速响应:3 μs 的响应时间使得其在需要高速信号处理的应用中表现出色。
    - 通用性:适用于各种通用应用,包括计算机的输入输出接口、系统设备和测量仪器。
    - UL/CSA 认证:符合多项国际标准,如 IEC/EN/DIN EN 60747-5-2。

    应用案例和使用建议


    4N25 常用于不同电位和阻抗电路间的信号传输。例如,在计算机系统中作为输入输出接口,或者在医疗设备中进行信号隔离。对于使用建议,当集成到电路中时,需要注意静电防护,以避免因静电放电引起的损坏。使用过程中也应严格遵守规定的操作温度范围。

    兼容性和支持


    4N25 提供了多种封装选项,包括不同间距的引脚和表面贴装选项,便于与各种电子设备兼容。此外,该产品还符合 RoHS 标准,符合环保要求。厂家提供了详尽的技术支持和维护服务,确保用户能够得到有效的帮助。

    常见问题与解决方案


    - 问题一:如何避免静电损伤?
    - 解决办法:在处理和组装时采取常规防静电措施,使用防静电垫和手套。

    - 问题二:如何选择合适的封装选项?
    - 解决办法:根据具体应用场景选择合适的封装选项,如需表面贴装可选择 SMD 封装。

    总结和推荐


    4N25 光电耦合器以其快速响应、高隔离电压和广泛的应用范围,成为市场上一款优秀的光电耦合器产品。其多样的封装选项和广泛的兼容性使其能够适应多种应用场景。综上所述,推荐在需要信号隔离和传输的各类电子产品中使用 4N25。

4N25-500E参数

参数
输出类型 Transistor with Base
最大输出电压 30V
通道数 1
最大输出电流 -
导通时间 -
隔离电压 2.5KV
输入类型 直流
Vce-集电极-发射极饱和电压 500mV
电流传输比 20%
关闭时间 -
上升时间 3μs
下降时间 3μs
Vf-正向电压 1.2V
长*宽*高 7.3mm*6.5mm*3.5mm
通用封装 6-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
