18012115411H

产品分类: 光电耦合器
厂牌: WURTH
产品描述: 2 3.75 千伏 SOIC-8 贴片安装
供应商型号: 2880546
供应商: 海外现货
标准整包数: 5

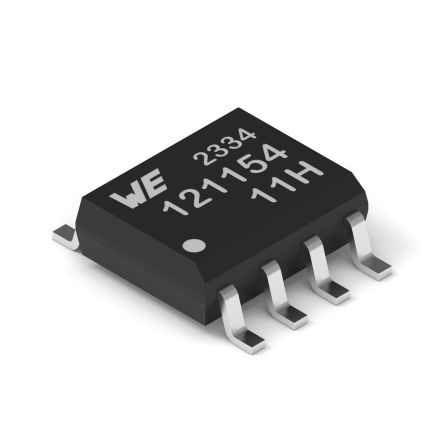

WURTH 光电耦合器 18012115411H

18012115411H概述

    18012x15411x Digital Isolator: WPME-CDIS - Capacitive Digital Isolator Standard

    1. 产品简介


    18012x15411x 是一款双向2通道数字隔离器系列,采用电容式隔离技术,在主侧和副侧之间提供电气隔离。这种数字隔离器广泛应用于多种场合,如通信总线隔离、电机控制、电池管理系统、光伏逆变器、测试和测量系统以及可编程逻辑控制器(PLC)接口等。

    2. 技术参数


    该产品的技术规格如下:
    - 通道配置: 可选2/0或1/1
    - 默认输出状态: 高电平或低电平
    - 传播延迟: 典型值为12纳秒
    - 输入电压范围: 2.375V到5.5V
    - 数据速率: 最高可达150Mbps
    - 共模瞬态抗扰度 (CMTI): ±150kV/µs
    - 绝缘等级: 3.75kVRMS,持续时间60秒
    - 工作温度范围: -40°C 到 125°C
    - 合规性: 符合RoHS和REACH标准
    - 认证: UL1577认证

    3. 产品特点和优势


    - 快速上市: 由于其高效的隔离技术和设计,该数字隔离器能大大减少开发时间和成本。
    - 低延迟: 12纳秒的典型传播延迟,确保信号传输的高速和准确性。
    - 高共模瞬态抗扰度: ±150kV/µs 的CMTI,确保在高压环境下仍能稳定工作。
    - 宽温度范围: -40°C到125°C的工作温度范围,使其适应各种恶劣环境。
    - 环保合规: 罗马公约(RoHS)和REACH法规合规,符合现代环保标准。

    4. 应用案例和使用建议


    该数字隔离器可以广泛应用于各种领域,例如:
    - 通信总线隔离: 在工业控制系统中用于隔离通信信号。
    - 电机控制: 确保控制系统与电机之间的安全隔离。
    - 电池管理系统: 监控和管理电池系统的电信号。
    - 太阳能逆变器: 实现系统内部不同部分之间的电气隔离。
    使用建议:
    - 在安装过程中,需要根据数据表中的焊锡工艺参数严格控制焊接温度曲线,确保焊接质量。
    - 根据不同的应用需求选择合适的通道配置,以达到最佳的隔离效果。

    5. 兼容性和支持


    - 兼容性: 该产品与其他电子元件兼容,适用于广泛的电路设计。
    - 支持和维护: 用户可以通过Würth Elektronik eiSos GmbH & Co. KG获取技术咨询和支持。

    6. 常见问题与解决方案


    - Q1: 高温环境下工作稳定性如何?
    - A1: 该产品的工作温度范围为-40°C到125°C,通过严格的质量控制和优化的设计确保在极端温度下仍能正常工作。

    - Q2: 如何保证焊接质量?
    - A2: 按照推荐的焊锡工艺参数进行焊接,确保焊接过程符合规范,避免质量问题。

    7. 总结和推荐


    综上所述,18012x15411x 数字隔离器具有快速上市、低延迟、高共模瞬态抗扰度、宽工作温度范围及环保合规等显著优势。推荐在各类对隔离要求较高的应用中使用,特别是在通信总线隔离、电机控制等领域。如果您正在寻找高效且可靠的数字隔离器解决方案,该产品将是您的理想选择。

18012115411H参数

参数
上升时间 -
最大输出电压 -
导通时间 -
关闭时间 -
最大输出电流 -
电流传输比 -
输入类型 -
Vf-正向电压 -
下降时间 -
通道数 2
Vce-集电极-发射极饱和电压 -
输出类型 -
隔离电压 3.75 千伏
通用封装 SOIC-8
安装方式 贴片安装
包装方式 卷带包装

18012115411H厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

18012115411H数据手册

厂牌 PDF简要描述 下载
WURTH 光电耦合器 WURTH 18012115411H 18012115411H数据手册

18012115411H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 14.1061
50+ ¥ 13.0783
100+ ¥ 12.1452
500+ ¥ 11.5589
1000+ ¥ 10.5222
库存: 2357
