首页  >  产品百科  >  AT3H7A-CuH-S

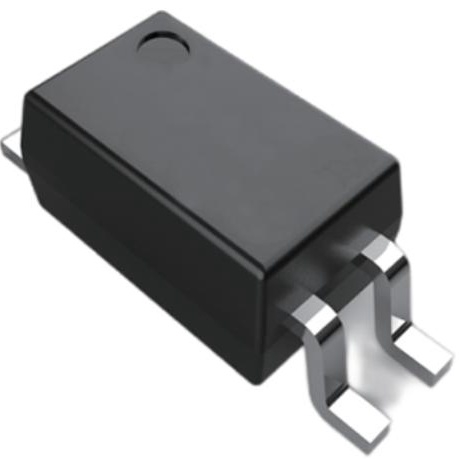

AT3H7A-CuH-S

产品分类: 光电耦合器
厂牌: AOTE/广东奥特
产品描述: 1.2V 5μs 3μs 3μs 光电三极管 1 1.4V 50mA 3.75KV 直流 2μs 200mV@1mA,10mA SSOP-4 贴片安装
供应商型号: AT3H7A-CUH-S SSOP-4
供应商: 云汉优选
标准整包数: 1

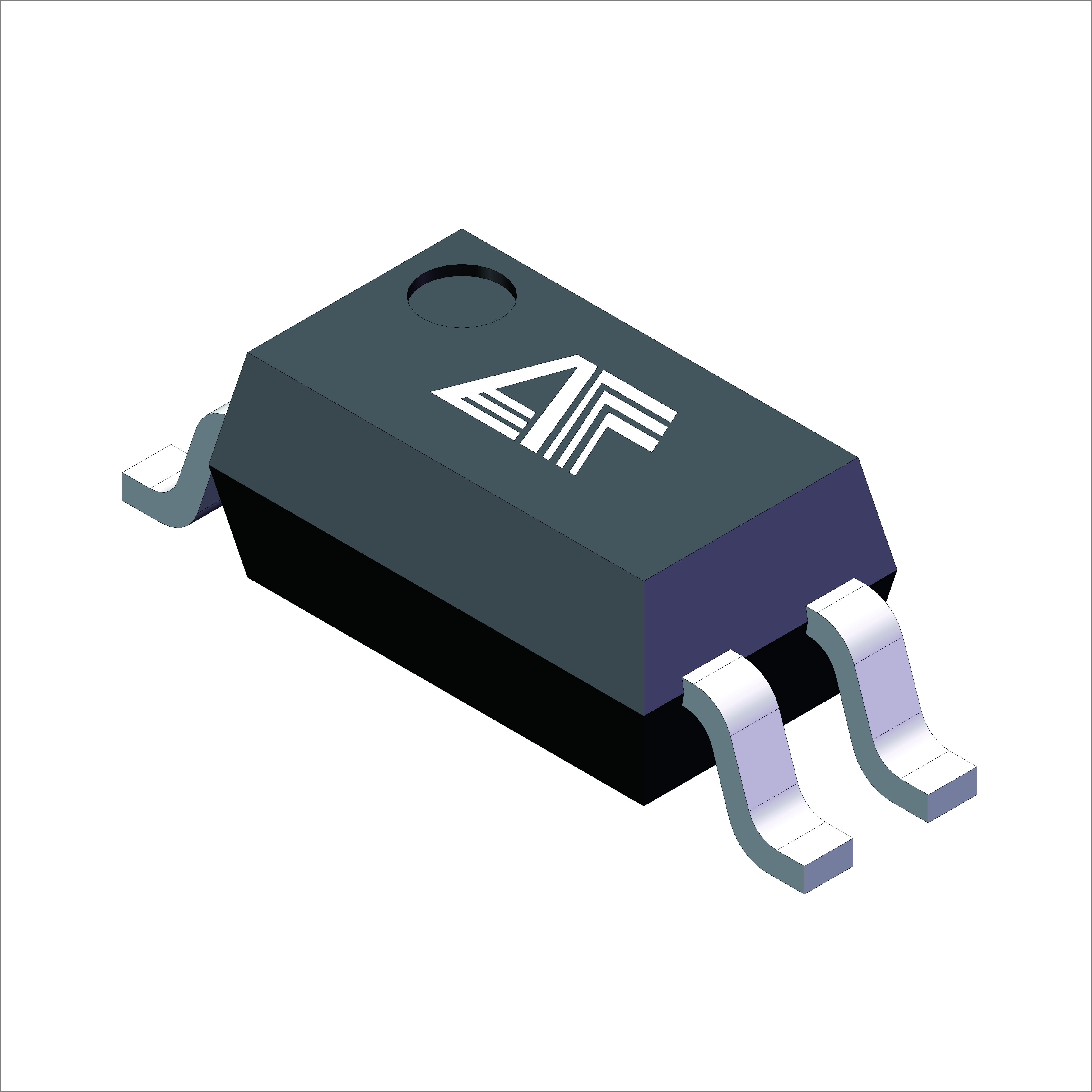

AOTE/广东奥特 光电耦合器 AT3H7A-CuH-S

AT3H7A-CuH-S概述


    产品简介


    AT3H7X 是一款由台湾奥特半导体科技有限公司生产的晶体管光耦合器,采用四引脚 SSOP4 封装。其核心是由一个发光二极管(LED)和一个光电晶体管组成,可实现光电隔离。此产品具有高电流转换比、高绝缘电压以及广泛的工作温度范围,因此适用于多种应用场景,如开关电源、智能电表、工业控制、测量仪器、办公设备及家用电器等。

    技术参数


    | 参数类别 | 规格值 |

    | 输入-输出隔离电压 | ≥3750 Vrms |
    | 电流转换比(CTR) | ≥80% (IF=5mA, VCE=5V, Ta=25℃) |
    | 集电极-发射极击穿电压 | ≥80V |
    | 工作温度范围 | -55℃ ~ +110℃ |
    | 峰值隔离电压 | 600 Vpeak |
    | 瞬态隔离电压 | 5000 Vpeak |
    | 正向电流 | ≤50 mA |
    | 输出功率 | ≤150 mW |
    其他电气特性包括输入和输出端子的反向电压(VR=6V)、功耗(PD=70 mW)以及总功耗(Ptot=200 mW)。该产品还符合多项国际认证,如 UL 1577、VDE DIN EN60747-5-5 和 CQC11-471543-2022。

    产品特点和优势


    AT3H7X 的独特优势如下:
    1. 高隔离性能:输入-输出间达到 3750 Vrms 的绝缘电压,满足强绝缘标准。
    2. 宽温域适应性:可在极端环境下稳定运行(-55℃ 至 +110℃)。
    3. 高效隔离阻抗:具备高达 5×10¹⁰Ω 的隔离电阻。
    4. 卓越的光电转换效率:最小电流转换比可达 80%,适用于低功耗设计。
    5. 可靠性认证齐全:获得多项国际权威认证,确保长期可靠运行。
    这些特点使其成为高性能光耦的理想选择,在关键设备和应用中提供了高度安全性与稳定性。

    应用案例和使用建议


    典型应用场景:
    1. 工业控制设备:用于信号隔离和通信增强。
    2. 智能电表:支持高精度和安全的数据传输。
    3. 家庭电器:如风扇、空调和热水器等设备中的电路保护。
    使用建议:
    - 在高温环境下使用时,需注意温度变化对电流传输比的影响。
    - 设计电路时,合理分配输入输出负载以确保效率。
    - 在安装时,遵循建议焊盘布局和回流焊曲线,以保证焊接质量和使用寿命。

    兼容性和支持


    兼容性:AT3H7X 光耦可与主流微控制器(MCU)和数字逻辑器件无缝配合,广泛应用于嵌入式系统和高精度测量设备。
    技术支持:台湾奥特半导体提供全面的技术支持服务,包括产品选型指导、电路设计优化以及故障排查支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 光耦输出信号不稳定 | 检查负载匹配并调整电阻值 |
    | 工作温度超出规定范围 | 使用散热片或优化散热设计 |
    | 发射端功耗过高 | 调低输入电流或选用更高规格产品 |

    总结和推荐


    总体来看,AT3H7X 是一款高性能的光电耦合器,凭借其高隔离电压、优异的传输效率和广泛的适用性,在工业控制和消费电子领域极具竞争力。特别适合需要高精度、高隔离的场景。
    推荐使用:如果您正在寻找一款在恶劣环境中依然保持稳定性能的产品,AT3H7X 是一个明智的选择。建议结合具体应用场景进一步优化电路设计,确保发挥其最佳效能。

AT3H7A-CuH-S参数

参数
最大输出电流 50mA
输出类型 光电三极管
最大输出电压 1.4V
上升时间 3μs
输入类型 直流
电流传输比 -
Vf-正向电压 1.2V
导通时间 5μs
隔离电压 3.75KV
通道数 1
Vce-集电极-发射极饱和电压 200mV@1mA,10mA
下降时间 2μs
关闭时间 3μs
通用封装 SSOP-4
安装方式 贴片安装
零件状态 在售

AT3H7A-CuH-S厂商介绍

AOTE公司是一家专注于高端制造领域的企业,其主营产品涵盖了多个分类,包括但不限于精密机械、自动化设备、智能控制系统等。这些产品广泛应用于工业自动化、智能制造、****、医疗器械等多个领域。

AOTE公司的优势在于其强大的研发能力、高质量的产品制造以及对客户需求的深刻理解。公司不断投入研发,以确保技术领先和产品创新,满足市场不断变化的需求。同时,AOTE注重产品质量和性能,采用先进的制造工艺和严格的质量控制体系,确保产品可靠性和耐用性。此外,AOTE还提供定制化服务,能够根据客户的特定需求设计和制造产品,增强了其在市场中的竞争力。通过这些优势,AOTE公司在国内外市场上建立了良好的声誉,并与众多知名企业建立了合作关系。

AT3H7A-CuH-S数据手册

厂牌 PDF简要描述 下载
AOTE/广东奥特 光电耦合器 AOTE/广东奥特 AT3H7A-CuH-S AT3H7A-CuH-S数据手册

AT3H7A-CuH-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.231
100+ ¥ 0.2228
250+ ¥ 0.2145
3000+ ¥ 0.198
6000+ ¥ 0.1931
9000+ ¥ 0.1898
库存: 30000
起订量: 50 增量: 3000
交货地:
最小起订量为:50
合计: ¥ 11.55
