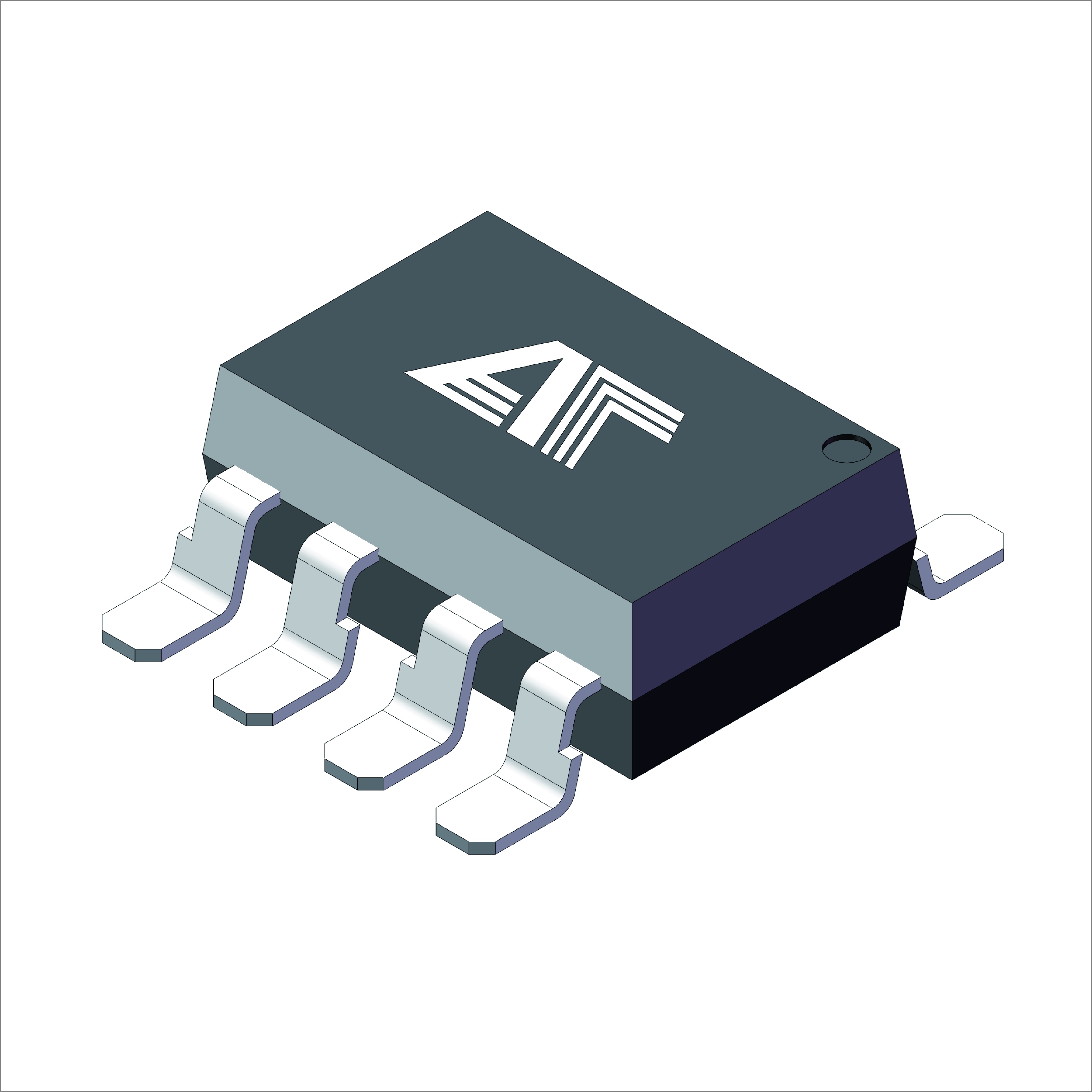

6N136S

产品分类: 光电耦合器
厂牌: AOTE/广东奥特
产品描述: 1.45V 1 1.7V 5KV 直流 SOP-8 贴片安装
供应商型号: 6N136S SOP-8
供应商: 云汉优选
标准整包数: 1
AOTE/广东奥特 光电耦合器 6N136S

6N136S概述

    高速光耦 6N136S 技术手册

    一、产品简介


    6N136S 是台湾奥特半导体科技有限公司推出的一款高速光耦合器,主要用于单通道信号隔离。该产品由一个 850nm 的 AlGaAs LED 发射器与一个高速光电检测器构成。相较于传统的光电晶体管耦合器,6N136S 通过降低基极-集电极电容来实现速度提升,可达到传统光电晶体管耦合器的 100 倍以上。
    主要功能和应用领域
    - 高比特率:最高可达 1 MBit/s。
    - 高隔离电压:输入与输出间可达 5000 Vrms。
    - 兼容 TTL:确保与各种逻辑电路的兼容性。
    - 隔离功能:适用于多种电信设备和电机驱动器的功率晶体管隔离。
    - 安全认证:符合多项安全标准(如 UL 1577、VDE DIN EN60747-5-5)。
    - 替代低速光耦:适用于需要快速响应的应用场景。

    二、技术参数


    以下是 6N136S 的主要技术参数列表:
    | 参数 | 规格 |

    | 输入-输出隔离电压 (VISO) | 5000 Vrms |
    | 输入电流 (IF(avg)) | 25 mA |
    | 峰值输入电流 (IF(pk)) | 50 mA |
    | 输出电压 (VO) | -0.5 ~ 20 V |
    | 输出电流 (IO) | 8 A |
    | 输出功率 (PO) | 100 W |
    | 工作温度 (Topr) | -40 ~ +100 °C |
    | 存储温度 (Tstg) | -55 ~ +125 °C |

    三、产品特点和优势


    6N136S 具备以下显著特点和优势:
    - 高速传输:通过减少基极-集电极电容,显著提高信号传输速度。
    - 高隔离电压:确保在严苛环境中稳定工作。
    - 兼容性强:与 TTL 逻辑兼容,应用范围广泛。
    - 安全认证:符合多项国际安全标准,适用于对安全性要求高的场合。
    - 替代低速光耦:适用于替代传统的低速光电晶体管耦合器,提升系统性能。

    四、应用案例和使用建议


    6N136S 广泛应用于通信设备、电机驱动器和其他需要信号隔离的领域。具体应用如下:
    - 通信设备:用于提高信号传输速率和稳定性。
    - 电机驱动器:确保功率晶体管在强电场下的安全隔离。
    - 替代低速光耦:适用于需要快速响应的应用场景,如工业自动化设备。
    使用建议:
    1. 确保在引脚 5 和 8 之间连接一个 0.1uF 的旁路电容器,以提高信号完整性。
    2. 注意环境温度变化对信号传输的影响,根据实际应用环境调整工作温度。

    五、兼容性和支持


    6N136S 具备广泛的兼容性,可与多种电子设备和组件配合使用。制造商提供详细的技术支持,包括在线资源、用户手册和技术文档,以及专业的销售和技术服务团队,确保客户获得最佳支持。

    六、常见问题与解决方案


    - Q1:如何正确安装旁路电容器?
    A1:在引脚 5 和 8 之间连接一个 0.1uF 的旁路电容器,确保信号传输的稳定性。

    - Q2:如何处理高温环境下的热管理问题?
    A2:采用合适的散热材料或风扇进行散热,确保工作温度保持在安全范围内。

    七、总结和推荐


    6N136S 高速光耦合器凭借其卓越的速度、隔离能力和兼容性,成为高性能信号隔离应用的理想选择。无论是电信设备还是工业自动化领域,该产品都能满足高端用户的需求。强烈推荐给需要高速、高可靠性和广泛应用的场合。
    通过以上内容,我们全面了解了 6N136S 高速光耦的技术特性、应用领域及其优劣之处。希望这些信息能够帮助您更好地理解和应用这款高效能产品。

6N136S参数

参数
Vf-正向电压 1.45V
Vce-集电极-发射极饱和电压 -
通道数 1
最大输出电流 -
电流传输比 -
最大输出电压 1.7V
下降时间 -
隔离电压 5KV
输入类型 直流
输出类型 -
上升时间 -
关闭时间 -
导通时间 -
通用封装 SOP-8
安装方式 贴片安装
零件状态 在售
