首页  >  产品百科  >  AT815-CuH-S

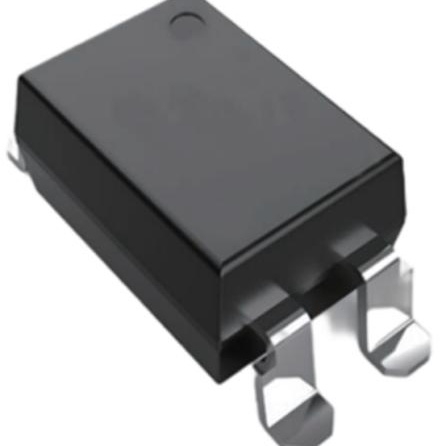

AT815-CuH-S

产品分类: 光电耦合器
厂牌: AOTE/广东奥特
产品描述: 1V 95μs 光电三极管 1 1.4V 80mA 5KV 直流 84μs 1V@1mA,1mA SMD-4 贴片安装
供应商型号: AT815-CUH-S SMD-4
供应商: 云汉优选
标准整包数: 1
AOTE/广东奥特 光电耦合器 AT815-CuH-S

AT815-CuH-S概述

    达林顿光耦 AT815 技术手册解析

    1. 产品简介


    达林顿光耦 AT815 是一款由台湾奥特半导体科技有限公司生产的光耦合器,主要用于将电信号从输入端传输到输出端,实现电路间的电气隔离。该产品结合了AlGaAs红外发射二极管(红外LED)和硅平面达林顿光电晶体管探测器,提供了可靠的光学耦合和稳定的隔离性能。产品采用塑料DIP4和SMD4两种封装形式,适用于多种电子设备中的信号隔离。

    2. 技术参数


    AT815的技术参数如下:
    | 参数 | 规格 |

    | 输入-输出隔离电压(VISO) | 5000 Vrms |
    | 电流转换比(CTR) | 200% ~ 600% (IF = 5mA, VCE = 5V, Ta = 25℃) |
    | 集电极-发射极击穿电压(BVCEO) | ≥80V |
    | 工作温度 | -55℃ ~ 110℃ |
    | 峰值隔离电压 | 1500 Vpeak |
    | 瞬态隔离电压 | 7000 Vpeak |
    其他极限参数包括:正向电流(IF) 60 mA,峰值正向电流(IFP) 1000 mA,反向电压(VR) 6 V,集电极电流(IC) 80 mA,集电极-发射极电压(VCEO) 40 V,以及发射电极-集电压(VECO) 6 V。

    3. 产品特点和优势


    AT815具备以下特点和优势:
    - 高电流转换率(CTR):电流转换率在200%到600%之间,可确保信号传输的高效性。
    - 高隔离电压:输入-输出隔离电压高达5000 Vrms,适合在高压环境中使用。
    - 优异的温度适应性:工作温度范围宽广,从-55℃至110℃,适用于各种恶劣环境。
    - 高可靠性:符合UL 1577、VDE DIN EN60747-5-5 (VDE 0884-5) 和 CQC11-471543-2022等安全标准,确保长时间稳定运行。
    - 多种封装形式:DIP4和SMD4两种封装形式,方便在不同应用场合灵活选择。

    4. 应用案例和使用建议


    AT815广泛应用于以下领域:
    - 工业控制:如顺序控制器、测量仪器等,确保系统间的信号隔离。
    - 通信系统:电话/传真系统的隔离模块。
    - 编程逻辑控制器:提高系统稳定性。
    使用建议:
    - 确保电源电压和电流不超过极限参数,避免损坏器件。
    - 在使用过程中,遵循推荐的回流焊温度曲线进行焊接,以确保焊接质量和可靠性。
    - 定期检查隔离电阻和电容,确保系统隔离性能不受影响。

    5. 兼容性和支持


    AT815具有良好的兼容性,可以与多种电子元器件或设备配套使用。厂商提供了详细的技术文档和支持服务,包括技术咨询、故障排查和维修等。

    6. 常见问题与解决方案


    - 问题1:器件在使用过程中出现过热现象。
    解决方法:检查供电电压是否符合要求,确保负载电流不超过极限值。

    - 问题2:信号传输不稳定。
    解决方法:检查电路连接是否正确,确认隔离电阻和电容符合要求。

    7. 总结和推荐


    综上所述,AT815是一款高性能的达林顿光耦合器,具备高隔离电压、宽工作温度范围和高电流转换率等特点。它适用于多种应用场景,特别是需要高可靠性和稳定性的工业控制系统。强烈推荐在相关应用中使用AT815。
    希望本文能帮助您全面了解AT815的技术特点及其应用。如需更多技术支持或订购信息,请联系我们的销售人员。

AT815-CuH-S参数

参数
输出类型 光电三极管
上升时间 95μs
隔离电压 5KV
电流传输比 -
关闭时间 -
Vf-正向电压 1V
Vce-集电极-发射极饱和电压 1V@1mA,1mA
最大输出电压 1.4V
导通时间 -
通道数 1
最大输出电流 80mA
输入类型 直流
下降时间 84μs
通用封装 SMD-4
安装方式 贴片安装
零件状态 在售

AT815-CuH-S厂商介绍

AOTE公司是一家专注于高端制造领域的企业,其主营产品涵盖了多个分类,包括但不限于精密机械、自动化设备、智能控制系统等。这些产品广泛应用于工业自动化、智能制造、****、医疗器械等多个领域。

AOTE公司的优势在于其强大的研发能力、高质量的产品制造以及对客户需求的深刻理解。公司不断投入研发,以确保技术领先和产品创新,满足市场不断变化的需求。同时,AOTE注重产品质量和性能,采用先进的制造工艺和严格的质量控制体系,确保产品可靠性和耐用性。此外,AOTE还提供定制化服务,能够根据客户的特定需求设计和制造产品,增强了其在市场中的竞争力。通过这些优势,AOTE公司在国内外市场上建立了良好的声誉,并与众多知名企业建立了合作关系。

AT815-CuH-S数据手册

厂牌 PDF简要描述 下载
AOTE/广东奥特 光电耦合器 AOTE/广东奥特 AT815-CuH-S AT815-CuH-S数据手册

AT815-CuH-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.56
100+ ¥ 0.54
250+ ¥ 0.52
3000+ ¥ 0.48
6000+ ¥ 0.468
9000+ ¥ 0.46
库存: 30000
起订量: 50 增量: 3000
交货地:
最小起订量为:50
合计: ¥ 28
直接购买
加入购物车
