首页  >  产品百科  >  VO0630T

VO0630T

产品分类: 光电耦合器
产品描述: Vishay 晶体管输出型光耦, 双通道, 表面安装, 8针, SOIC封装
供应商型号: R-IRCOUP1409
供应商: 海外现货
标准整包数: 2000

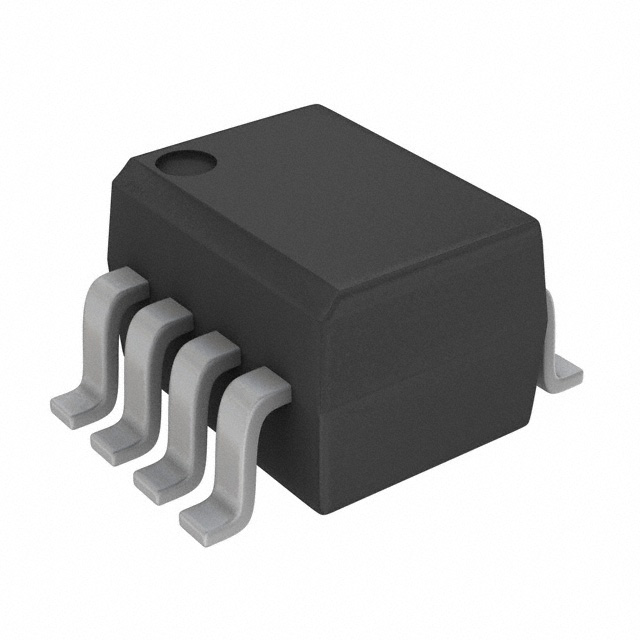

VISHAY INTERTECHNOLOGY 光电耦合器 VO0630T

VO0630T概述

    Vishay Semiconductor's VO06xxT系列高速光耦合器:产品介绍与技术规格

    产品简介


    Vishay Semiconductor的VO06xxT系列是专为高速通信和控制设计的单通道和双通道光耦合器。这些器件采用高效的输入LED与集成光电二极管检测IC组合,能够在多种应用中实现隔离和信号传输。其典型应用包括微处理器系统接口、可编程逻辑控制器(PLC)、ATE输入/输出隔离、计算机外围接口、数字现场总线隔离及高速模拟/数字转换等。

    技术参数


    - 速度: 最高速度可达10 MBd,适用于高速数据传输场景。
    - 电源电压: 工作电压范围4.5V至5.5V。
    - 输入电流: 输入电流低至5 mA,适配于功耗敏感的应用场景。
    - 电气特性: 输出电源功率最大为35 mW(单通道)和25 mW(双通道),满足大多数应用场景需求。
    - 工作温度: 工作温度范围为-40°C到+100°C,确保在广泛环境条件下稳定工作。
    - 隔离测试电压: 隔离电压最高达4000 VRMS,提供可靠的电气绝缘。
    - 浪涌电流: 单个器件最大浪涌电流为200 mA。
    - 反向输入电压: 反向输入电压高达5V,保证安全工作。
    - 封装形式: 均采用标准SOIC-8封装,易于安装和布线。
    - 材料分类: 符合无铅要求,适合环保要求高的应用场合。

    产品特点和优势


    - 选择CMR性能: 提供三种不同等级的共模瞬变抑制能力,分别为1 kV/μs、5 kV/μs和15 kV/μs。
    - 兼容性: 支持5V CMOS逻辑电平,能够轻松集成到现有系统中。
    - 耐温特性: 在-40°C至+100°C的工作温度范围内均能保持稳定的性能。
    - 电气特性: 具有低输入电流和高输入阈值电流,有助于减少功耗和提高可靠性。
    - 电气隔离: 能够有效隔离输入和输出端口,提升系统的抗干扰能力和安全性。
    - 集成保护: 内置保护机制,如开漏NMOS晶体管输出,防止过压和过流现象。

    应用案例和使用建议


    - 微处理器接口: 利用VO06xxT系列光耦合器,可以在微处理器之间实现高速且安全的数据传输。
    - 工业控制系统: 在PLC系统中,利用其高共模瞬态抑制能力,可以有效隔离噪声,提高系统的稳定性。
    - 计算机接口: 适用于计算机外部设备之间的数据传输,提供高速、可靠的连接。
    - 现场总线: 如CC-Link、DeviceNet和Profibus等现场总线系统的隔离,利用其优良的电气特性和宽广的工作温度范围。

    兼容性和支持


    - 兼容性: 本系列产品可兼容所有符合5V CMOS逻辑电平的设备,包括各种微控制器和FPGA。
    - 支持服务: Vishay半导体提供了全面的技术支持和售后服务,包括在线技术支持(optocoupleranswers@vishay.com)和文档更新,以确保用户获得最佳使用体验。

    常见问题与解决方案


    - Q: 工作时出现异常发热怎么办?
    - A: 检查散热措施是否得当,确保周围环境通风良好。如果仍然无法解决,可能需要检查是否负载过大或散热材料老化。

    - Q: 如何判断产品是否损坏?
    - A: 可通过万用表测量输入和输出端口的电阻和电压,若发现明显偏差,可能是产品已经损坏。
    - Q: 是否支持定制化解决方案?
    - A: Vishay半导体支持根据客户需求进行定制化开发,详情请咨询技术支持团队。

    总结和推荐


    Vishay Semiconductor的VO06xxT系列高速光耦合器以其卓越的速度性能、出色的电气隔离特性以及广泛的工作温度范围,在多个应用场景中展现出色的表现。无论是工业自动化还是消费电子产品,都是理想的选择。强烈推荐给寻求高性能、高可靠性的光耦合器解决方案的用户。

VO0630T参数

参数
隔离电压 4KV
输出类型 开路漏极
关闭时间 7ns
导通时间 23ns
电流传输比 -
输入类型 直流
Vce-集电极-发射极饱和电压 -
通道数 2
上升时间 23ns
最大输出电压 -
最大输出电流 50mA
下降时间 7ns
Vf-正向电压 1.4V
长*宽*高 5mm*4mm*1.55mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VO0630T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO0630T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电耦合器 VISHAY INTERTECHNOLOGY VO0630T VO0630T数据手册

VO0630T封装设计

查看详情并下载
Symbol
Footprint
3D Model
