HHM2955A1

产品分类: 光电耦合器
厂牌: TDK
产品描述:
供应商型号: 810-HHM2955A1
供应商: Mouser
标准整包数: 1

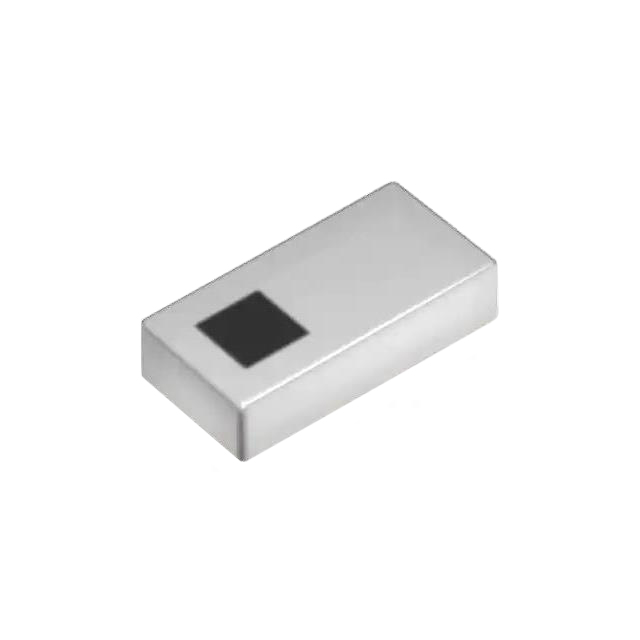

TDK 光电耦合器 HHM2955A1

HHM2955A1概述

    Multilayer Directional Coupler HHM2955A1 技术手册

    产品简介


    TDK公司的HHM系列Multilayer Directional Coupler是一款专为1427至5950MHz频段设计的多层耦合器。这款耦合器采用标准的EIA 0402封装,具有紧凑的设计,适用于各种无线通信设备和射频系统。其主要功能是实现信号传输过程中的隔离度、方向性和插入损耗等关键指标的优化。

    技术参数


    - 尺寸:1.00 x 0.50 x 0.50 mm(±0.05 mm容差)
    - 频率范围:1427至5950 MHz
    - 阻抗:50 Ω
    - 功率处理能力:最大3 W CW
    - 环境温度:存储 -40至+90°C;操作 -40至+90°C
    - 电气特性:
    - 隔离度:40 dB 至 47.8 dB
    - 方向性:15 dB 至 24.2 dB
    - 插入损耗:≤0.20 dB
    - 主线回波损耗:≥10 dB 至 25.0 dB
    - 分支线插入损耗:≤0.47 dB 至 1.00 dB
    - 分支线回波损耗:≥10 dB 至 19.4 dB
    - 静电放电保护:
    - HBM:±1000 V
    - MM:±150 V
    - CDM:±500 V

    产品特点和优势


    HHM2955A1具有高精度的频率响应和稳定的电气特性,适用于多种高频无线通信应用。它采用了先进的多层结构设计,保证了优异的方向性和插入损耗性能。此外,其紧凑的尺寸使得该耦合器能够轻松集成到现有的电子设备中,提升整体系统的性能。

    应用案例和使用建议


    HHM2955A1广泛应用于各类无线通信系统,如雷达、卫星通信、移动通信基站等。在实际使用中,建议进行适当的匹配网络设计,以最大限度地减少插入损耗并提高整体系统的稳定性和可靠性。例如,在高频段使用时,确保所有连接点的阻抗匹配,可以进一步优化性能。

    兼容性和支持


    HHM2955A1支持无铅焊接工艺,推荐使用Sn-3.0Ag-0.5Cu合金焊料。该产品的包装符合标准要求,每卷包含10,000个单元,便于大规模生产和使用。厂商提供了详细的安装指南和推荐回流焊接曲线,以确保最佳焊接效果。

    常见问题与解决方案


    - 问题1:产品出现插入损耗异常。
    - 解决办法:检查焊点是否完好,确认回流焊接过程符合推荐曲线。
    - 问题2:产品无法达到预期隔离度。
    - 解决办法:检查输入输出端的匹配情况,确保阻抗匹配网络正确。
    - 问题3:产品出现异常发热现象。
    - 解决办法:检查工作环境是否超出了额定温度范围,调整散热设计。

    总结和推荐


    HHM2955A1是一款高性能的多层定向耦合器,适用于多种高频无线通信系统。其高精度的电气特性和紧凑的设计使其在市场上具备很强的竞争力。建议在选择该产品时,注意其应用环境和匹配网络设计,以充分发挥其性能优势。总体而言,HHM2955A1是一款值得推荐的产品。

HHM2955A1参数

参数
下降时间 -
Vce-集电极-发射极饱和电压 -
最大输出电压 -
最大输出电流 -
隔离电压 -
电流传输比 -
输入类型 -
上升时间 -
通道数 -
导通时间 -
Vf-正向电压 -
关闭时间 -
输出类型 -
通用封装 0402
零件状态 在售
包装方式 卷带包装
