OPI1266

产品分类: 光电耦合器
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 数字隔离芯片, 16 kV 直流隔离电压, 4针
供应商型号: 365-1852-ND
供应商: Digi-Key
标准整包数: 1

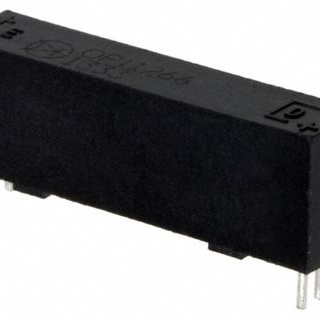

OPTEK TECHNOLOGY 光电耦合器 OPI1266

OPI1266概述

    高压隔离器OPI1266:技术手册综述

    产品简介


    高压隔离器OPI1266是一种由镓铝砷(GaAlAs)发光二极管(LED)组成的高电压隔离器,峰值波长为890纳米,与一个独特的集成电路探测器耦合。该器件利用光子收集器中的光电二极管收集光子,并通过高增益线性放大器进行放大,驱动肖特基钳位开路集电极输出晶体管。此电路针对温度、电流和电压进行了补偿,可提供最大直流和交流电流隔离,同时保持TTL/LSTTL电路兼容性。

    技术参数


    - LED峰值波长:890 nm
    - 隔离电压:16 kV
    - 数据传输速率:最高可达500 kbits/s
    - 传播延迟时间:tPHL - tPLH ≤ 500 ns
    - 耐压能力:UL认可为3500 Vrms,适用于60 Hz环境
    - 输入到输出隔离电压:16 kVDC
    - 反向电流:≤100 μA
    - 正向电压:1.2 - 1.8 V
    - 开路电压:≤0.60 V
    - 绝对最大额定值:
    - 存储温度范围:-40°C 至 +85°C
    - 操作温度范围:-40°C 至 +70°C
    - 输入到输出隔离电压:16 kVDC
    - 引脚焊接温度:260°C(1/16” (1.6 mm) 距离处,5秒)

    产品特点和优势


    OPI1266的主要优势包括:
    - TTL兼容输出:支持TTL/LSTTL接口,简化系统设计和集成。
    - 高隔离度:16 kV的隔离电压使其成为高电压应用的理想选择。
    - 高速传输:高达500 kbits/s的数据传输速率适合高速通信需求。
    - 温度补偿:确保在整个温度范围内性能稳定。
    - 认证标准:UL认可,增强用户信心。

    应用案例和使用建议


    OPI1266广泛应用于:
    - 数据传输中的高压隔离
    - 电路板电源系统的隔离
    - 工业设备的电源隔离
    - 医疗设备的电源隔离
    - 办公设备的隔离
    使用建议:
    - 在数据传输应用中,要确保传输速率不超过500 kbits/s,以避免信号失真。
    - 确保在高温环境中操作时,注意散热问题,避免过热。

    兼容性和支持


    - OPI1266与其他TTL/LSTTL电路兼容,便于系统集成。
    - 厂商提供技术支持,包括故障排除、维护服务等。

    常见问题与解决方案


    - 问题1:如何解决信号传输速度慢?
    - 解决方案:检查连接线路是否有干扰,或者降低负载。
    - 问题2:设备出现过热现象?
    - 解决方案:改善散热条件,如增加风扇或散热片。

    总结和推荐


    综上所述,OPI1266高压隔离器在高压和高速应用中表现出色,具有高隔离度、高速率传输和温度稳定性。适合多种工业和医疗应用。强烈推荐在需要高压隔离的系统中使用OPI1266。
    希望这篇综述能帮助您全面了解OPI1266的产品特性和应用场景。

OPI1266参数

参数
输入类型 直流
最大输出电压 -
导通时间 -
上升时间 -
下降时间 -
通道数 1
隔离电压 11.2KV
最大输出电流 -
关闭时间 -
输出类型 Open Collector
电流传输比 -
Vce-集电极-发射极饱和电压 -
Vf-正向电压 1.8V
长*宽*高 27.94mm*6.35mm*8.89mm
通用封装 DIP-5
安装方式 通孔安装

OPI1266厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPI1266数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 光电耦合器 OPTEK TECHNOLOGY OPI1266 OPI1266数据手册

OPI1266封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.424 ¥ 70.4984
100+ $ 7.6128 ¥ 63.7096
250+ $ 7.3424 ¥ 61.4471
500+ $ 7.0616 ¥ 59.0969
1000+ $ 7.046 ¥ 58.9662
库存: 453
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.49
