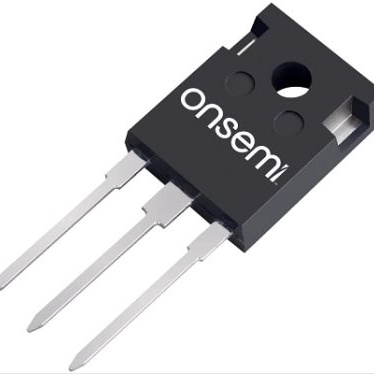

NTHL060N065SC1

产品分类: 碳化硅场效应管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道MOS管, Vds=650 V, 47 A, TO-247封装, 通孔安装, 3引脚
供应商型号: 2485820
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 碳化硅场效应管 NTHL060N065SC1

NTHL060N065SC1概述

    # Silicon Carbide (SiC) MOSFET NTHL060N065SC1 技术手册

    产品简介


    基本介绍
    硅碳化物(Silicon Carbide,SiC)金属氧化物半导体场效应晶体管(MOSFET)NTHL060N065SC1 是由ONSEMI公司生产的一款高性能功率半导体器件。该产品具有非常低的导通电阻(RDS(on)),适用于开关模式电源(SMPS)、太阳能逆变器、不间断电源(UPS)以及储能系统等应用领域。

    技术参数


    主要规格
    - 最大漏源电压 (VDSS):650V
    - 最大栅源电压 (VGS):-8/+22V
    - 推荐栅源电压 (VGSop):-5/+18V
    - 连续漏极电流 (ID):25℃时为47A,100℃时为33A
    - 脉冲漏极电流 (IDM):25℃时为143A
    - 工作温度范围 (TJ, Tstg):-55°C 至 +175°C
    - 最大单次脉冲漏源雪崩能量 (EAS):51mJ
    电气特性
    - 典型导通电阻 (RDS(on)):VGS = 18V 时为44mΩ,VGS = 15V 时为60mΩ
    - 超低栅极电荷 (QG(tot)):74nC
    - 低输出电容 (Coss):133pF
    - 反向恢复时间 (tRR):18ns
    - 反向恢复电荷 (QRR):85nC
    热阻
    - 结到外壳热阻 (RJC):0.85°C/W
    - 结到环境热阻 (RJA):40°C/W

    产品特点和优势


    特点
    - 极低的导通电阻(RDS(on))
    - 超低的栅极电荷(QG(tot))
    - 低输出电容(Coss)
    - 通过100%的雪崩测试
    优势
    - 高性能:在高温环境下仍能保持稳定的性能。
    - 高可靠性:经过100%的雪崩测试,确保了长期运行的可靠性。
    - 环境友好:无卤素且符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 开关模式电源(SMPS):高效地进行电力转换。
    - 太阳能逆变器:提高逆变效率,降低损耗。
    - 不间断电源(UPS):提供可靠的备用电源。
    - 储能系统:用于电池管理系统。
    使用建议
    - 在选择散热方案时,考虑到高功率损耗可能带来的热量积累。
    - 在设计电路时,考虑使用适当的滤波器来减少噪声。

    兼容性和支持


    兼容性
    该器件与多种电路拓扑结构兼容,适用于各种电源管理系统的应用。
    支持和服务
    ONSEMI 提供详尽的技术文档和支持服务,用户可以通过官方网站获取更多技术支持和更新信息。

    常见问题与解决方案


    常见问题
    1. 器件失效:器件工作在超出额定值的状态下。
    - 解决方案:确保器件的工作条件在规定的范围内。
    2. 输出电流不稳定:电路设计不合理导致电流波动。
    - 解决方案:优化电路设计,确保正确的电路布局和布线。

    总结和推荐


    综合评估
    NTHL060N065SC1 是一款高性能的SiC MOSFET,具备出色的电气特性和可靠的工作稳定性。其独特的特性使其成为多种应用的理想选择,特别是在需要高性能和高可靠性的场合。
    推荐使用
    基于上述优点,强烈推荐此产品用于高效率的电力转换和控制系统中。

NTHL060N065SC1参数

参数
FET类型 1个N沟道
配置 -
Ciss-不同 Vds 时的输入最大电容 1.473nF@325V
Rds(On)-漏源导通电阻 70mΩ@ 20A,18V
最大功率 -
击穿电压 -
Vgs-栅源极电压 22V
Id-连续漏极电流 47A
通道数量 -
Idss-饱和漏极电流 -
栅极电荷 74nC@ 18 V
最大功率耗散 176W(Tc)
Vgs(th)-栅源极阈值电压 4.3V@6.5mA
Vds-漏源极击穿电压 650V
通用封装 TO-247-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

NTHL060N065SC1厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTHL060N065SC1数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 碳化硅场效应管 ON SEMICONDUCTOR NTHL060N065SC1 NTHL060N065SC1数据手册

NTHL060N065SC1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 75.1733
2+ ¥ 72.9133
5+ ¥ 55.4586
10+ ¥ 53.7864
15+ ¥ 52.1807
库存: 608
起订量: 3 增量: 0
交货地:
最小起订量为:2
合计: ¥ 145.82
直接购买
