AIMZA75R027M1HXKSA1

产品分类: 碳化硅场效应管
产品描述: 49nC@ 18 V 234W(Tc) 1.668nF@500V 25mΩ@ 24.5A,20V 750V 5.6V@8.8mA 1个N沟道 通孔安装
供应商型号: 4377078
供应商: 海外现货
标准整包数: 1

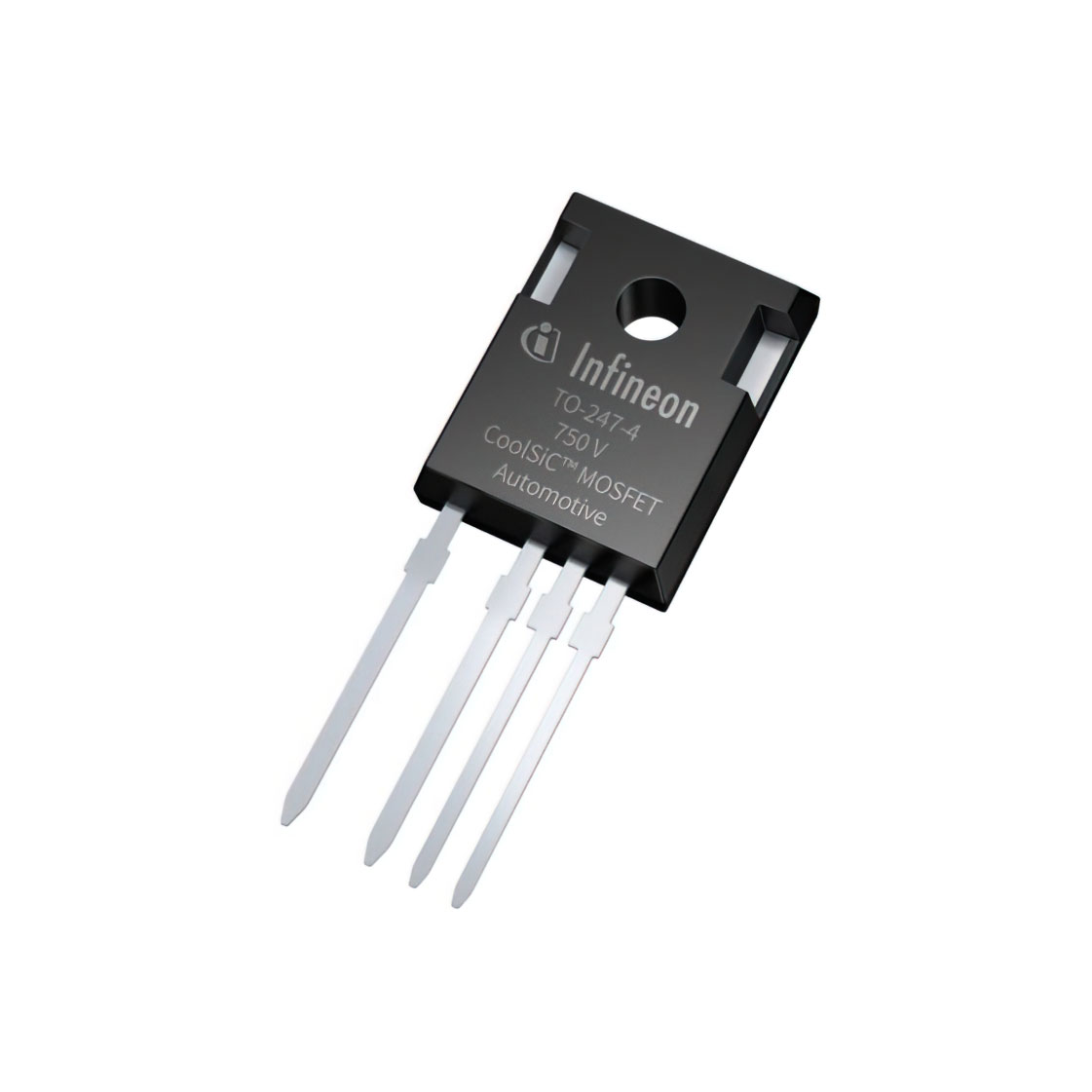

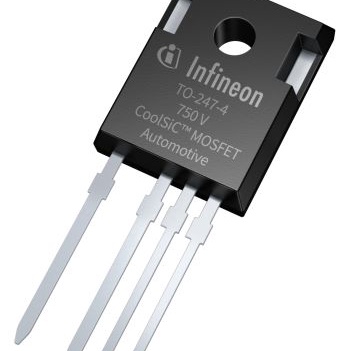

INFINEON TECHNOLOGIES 碳化硅场效应管 AIMZA75R027M1HXKSA1

AIMZA75R027M1HXKSA1概述

    AIMZA75R027M1H: CoolSiC Automotive Power Device 750V G1

    1. 产品简介


    AIMZA75R027M1H 是一款基于Infineon公司自主研发的宽禁带碳化硅(SiC)技术的750V MOSFET。它具有高可靠性、高效率的特点,适用于高温和恶劣环境下的应用,特别适合于高压直流到低压直流转换器和车载充电器等领域。这种器件能够实现系统效率的最大化,同时保持简化的设计和成本效益。

    2. 技术参数


    以下是AIMZA75R027M1H的主要技术规格:
    - 最大漏源电压(VDSS): 750V
    - 典型导通电阻(RDS(on)): 27mΩ
    - 最大导通电阻(RDS(on)): 36mΩ
    - 典型栅极电荷(QG): 49nC
    - 最大峰值漏电流(IDM): 198A
    - 典型输出电荷(Qoss): 100nC
    - 典型输出能量(Eoss): 17.9μJ
    - 热阻(Rth(j-c)): 0.64°C/W

    3. 产品特点和优势


    AIMZA75R027M1H具有以下独特的功能和优势:
    - 高可靠性: 通过100%雪崩测试,保证器件在恶劣环境下的长期可靠运行。
    - 卓越效率: 在硬开关条件下表现出色,能有效降低开关损耗。
    - 增强软开关: 高速开关频率,适用于多种软开关拓扑结构。
    - 坚固耐用: 能够抵御寄生导通的影响。
    - 改进的门控控制: 降低开关损耗,提高整体系统效率。

    4. 应用案例和使用建议


    AIMZA75R027M1H广泛应用于高压直流到低压直流转换器和车载充电器,特别是在半桥配置和软开关拓扑结构中表现尤为突出。使用时,应注意:
    - 布局设计: 由于外部寄生元件对开关行为影响显著,需要最小化杂散电感和耦合电容,以确保最佳性能。
    - 温度管理: 确保在极端温度条件下依然能保持良好的性能。

    5. 兼容性和支持


    AIMZA75R027M1H采用PG-TO247-4封装,易于与其他标准电子元件兼容。Infineon提供全面的技术支持,包括应用指南和仿真模型,帮助用户实现最佳设计效果。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个可能遇到的问题及解决方法:
    - Q: 设备出现过热现象?
    A: 检查散热系统是否正常工作,并确保在规定的最大温度范围内运行。

    - Q: 开关速度不稳定?
    A: 确认电路布局合理,减少杂散电感和电容,提高布局质量。

    7. 总结和推荐


    AIMZA75R027M1H以其高可靠性、卓越效率和优秀的温度适应性,在高压直流到低压直流转换器和车载充电器等领域展现出巨大潜力。总体而言,这款产品是高性能电源管理的理想选择,强烈推荐在相关应用中使用。
    本文档涵盖了AIMZA75R027M1H的关键技术和应用细节,旨在为工程师和设计师提供详细参考,助力其在项目开发中做出更优选择。

AIMZA75R027M1HXKSA1参数

参数
Vds-漏源极击穿电压 750V
最大功率耗散 234W(Tc)
Ciss-不同 Vds 时的输入最大电容 1.668nF@500V
Rds(On)-漏源导通电阻 25mΩ@ 24.5A,20V
最大功率 -
Id-连续漏极电流 -
栅极电荷 49nC@ 18 V
击穿电压 -
配置 -
Vgs-栅源极电压 -
Vgs(th)-栅源极阈值电压 5.6V@8.8mA
Idss-饱和漏极电流 -
通道数量 -
FET类型 1个N沟道
安装方式 通孔安装
包装方式 管装

AIMZA75R027M1HXKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

AIMZA75R027M1HXKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 碳化硅场效应管 INFINEON TECHNOLOGIES AIMZA75R027M1HXKSA1 AIMZA75R027M1HXKSA1数据手册

AIMZA75R027M1HXKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 85.3314
5+ ¥ 81.9181
10+ ¥ 75.0916
50+ ¥ 75.0916
100+ ¥ 73.7263
250+ ¥ 73.7263
库存: 219
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 85.33
