G3VM-63ER

产品分类: 光电耦合器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 贴片安装
供应商型号: 4344037
供应商: 海外现货
标准整包数: 1

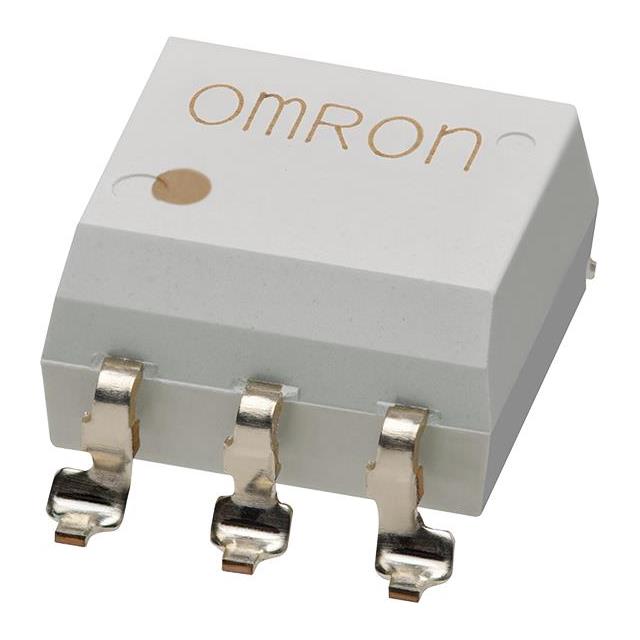

OMRON/欧姆龙 光电耦合器 G3VM-63ER

G3VM-63ER概述

    # G3VM-63BR/63ER MOS FET Relays 技术手册

    产品简介


    G3VM-63BR/63ER 是一款 MOS FET 继电器,采用 DIP 6 引脚封装。这种继电器具备低导通电阻和高切换能力,适用于需要机械继电器特性但体积更小的应用场合。主要特点包括:SPST-NC 接触形式,最大负载电压为 60 V,连续负载电流可达 1.2 A(峰值为 2.4 A)。这些继电器广泛应用于工业设备、安全设备、测试与测量设备以及通信设备等领域。

    技术参数


    绝对最大额定值(Ta = 25°C)
    - 输入端
    - LED 正向电流 IF: 20 mA
    - LED 正向电流减少率 ΔIF/°C: -0.3 mA/°C (Ta ≥ 58°C)
    - LED 反向电压 VR: 6 V
    - 结温 TJ: 125°C
    - 输出端
    - 负载电压(AC 峰值/DC)VOFF: 60 V
    - 连续负载电流 IO: 1.2 A (连接 A) / 2.4 A (连接 C)
    - ON 电流减少率 ΔIO/°C: 连接 A: -12 mA/°C (Ta ≥ 25°C), 连接 B: -24 mA/°C
    - 冲击 ON 电流 IOP: 3 A (t=100 ms, Duty=1/10)
    - 绝缘强度 I/O: 5,000 Vrms AC 1 分钟
    - 环境工作温度 Ta: -40°C 至 +110°C
    - 存储温度 Tstg: -55°C 至 +125°C
    - 焊接温度: 260°C (10 秒)
    电气特性(Ta = 25°C)
    - 输入端
    - LED 正向电压 VF: 最小 1.1 V,典型 1.27 V,最大 1.4 V (IF=10 mA)
    - LED 反向电流 IR: 最大 10 μA (VR=6 V)
    - 触发 LED 正向电流 IFC: 典型 0.3 mA (IOFF=10 μA),最大 2 mA
    - 释放 LED 正向电流 IFT: 最小 0.01 mA (IO=1.2 A)
    - 电源电压 VDD: 最大 48 V
    - 输出端
    - ON 电阻 RON: 连接 A 典型 0.3 Ω,最大 0.6 Ω (IO=1.2 A)
    - 断开状态时的漏电流 ILEAK: 最大 10 μA (VOFF=60 V, IF=5 mA 或 VOFF=40 V, IF=2 mA)
    - 输出电容 COFF: 典型 550 pF (V=0 V, f=1 MHz, IF=5 mA)
    - 输入输出间电容 CI-O: 典型 0.9 pF (VS=0 V, f=1 MHz)
    - 输入输出间绝缘电阻 RI-O: 最小 1,000 MΩ (VI-O=500 VDC, ROH ≤ 60%)
    开关时间
    - 开启时间 tON: 典型 0.3 ms (IF=5 mA, RL=200 Ω, VDD=20 V)
    - 关闭时间 tOFF: 典型 2 ms (最大 3 ms)

    产品特点和优势


    G3VM-63BR/63ER 继电器的主要特点是其低导通电阻(典型 0.3 Ω)和高开关容量。相比传统的机械继电器,这些特性使其能够提供更快的开关速度和更高的可靠性。此外,其紧凑的 DIP 6 引脚封装使其非常适合空间受限的设计。

    应用案例和使用建议


    应用案例
    G3VM-63BR/63ER 主要应用于:
    - 工业设备(如 PLC、温度控制器、电源)
    - 安全设备
    - 测试与测量设备
    - 通信设备
    使用建议
    - 在设计电路时,需确保供电电压不超过 48 V,并根据实际需求选择合适的连接方式(A、B 或 C)。
    - 由于该继电器具有低导通电阻,因此在高电流应用中应注意散热问题,以避免过热导致损坏。
    - 为了保证可靠运行,建议定期检查和维护,特别是在极端温度环境下使用时。

    兼容性和支持


    G3VM-63BR/63ER 与其他标准 DIP 封装的电路板组件兼容。Omron 提供全面的技术支持和售后服务,包括产品文档、CAD 数据和在线技术支持。

    常见问题与解决方案


    常见问题
    1. 如何确定正确的连接方式?
    2. 温度变化如何影响继电器性能?
    3. 如何处理漏电流过大?
    解决方案
    1. 根据具体应用选择适当的连接方式(A、B 或 C),并参考电气特性表中的相关数据。
    2. 高温会增加 ON 电流减少率,低温则会降低。确保在工作温度范围内使用。
    3. 漏电流过大的情况通常由内部缺陷引起。更换新件前,检查焊接质量和环境条件。

    总结和推荐


    综上所述,G3VM-63BR/63ER MOS FET 继电器是一款高性能、高可靠性的产品。它不仅具有低导通电阻和高开关容量的优势,还提供了广泛的适用范围和完善的售后支持。对于需要高性能继电器的应用,这款产品是一个理想的选择。我们强烈推荐将其用于各种工业和商用设备中。

G3VM-63ER参数

参数
通道数 -
输入类型 -
下降时间 -
上升时间 -
最大输出电流 -
隔离电压 -
电流传输比 -
Vce-集电极-发射极饱和电压 -
Vf-正向电压 -
导通时间 -
最大输出电压 -
输出类型 AC,DC
关闭时间 -
安装方式 贴片安装
包装方式 管装

G3VM-63ER厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-63ER数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电耦合器 OMRON/欧姆龙 G3VM-63ER G3VM-63ER数据手册
