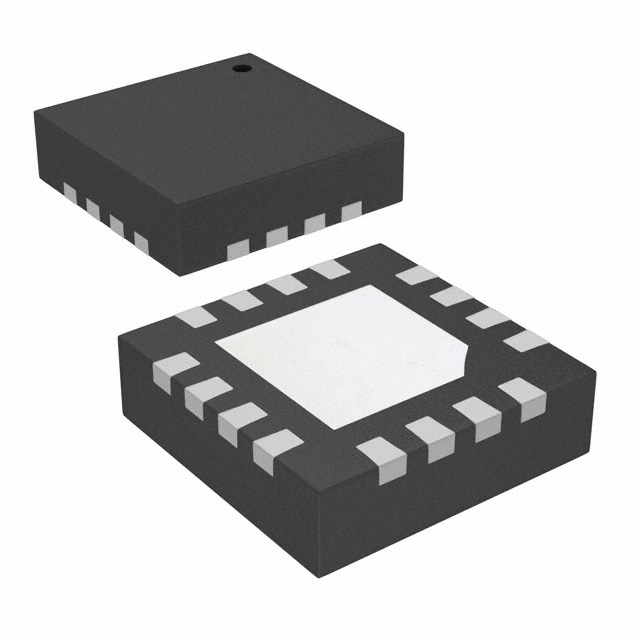

XR75100ELTR-F

产品分类: DC-DC稳压器
厂牌: MAXLINEAR
产品描述: Buck Yes Transistor Driver 1 30V 600mV 40V 5.5V QFN 贴片安装,黏合安装 3mm*3mm*1mm
供应商型号: XR75100ELTR-F
供应商: 国内现货
标准整包数: 3000
MAXLINEAR DC-DC稳压器 XR75100ELTR-F

XR75100ELTR-F概述

    XR75100: 40V Synchronous Step-Down COT Controller

    产品简介


    XR75100是一款专为点负载电源设计的同步降压控制器,最大电流输出可达20A。其宽输入电压范围(5.5V至40V)允许在常见的工业标准直流和交流电轨上运行,如12V、18V和24V。这款控制器以其独特的控制方案——拟电流模式恒定导通时间(COT)控制,能够实现快速的线路和负载瞬态响应,并且可以在轻载情况下通过可选的节能模式显著提高转换效率。

    技术参数


    - 输入电压范围: 5.5V 至 40V
    - 输出电压范围: 0.6V 至 30V(可调)
    - 开关频率: 100kHz 至 800kHz
    - 最大电流: 20A
    - 工作温度范围: -40°C 至 +125°C
    - 保护特性: 过流、过温、短路和UVLO保护
    - 封装形式: 罗氏合规的无卤素16引脚3x3mm QFN封装

    产品特点和优势


    - 快速瞬态响应: 基于拟电流模式COT控制,即使使用陶瓷输出电容也能实现快速瞬态响应。
    - 简单电路设计: 无需外部补偿电路,减少了整体组件数量。
    - 高效率: 支持连续导通模式(CCM)和断续导通模式(DCM),在轻载条件下自动切换,显著提高转换效率。
    - 集成保护机制: 包括过流、过温、短路和UVLO等多种保护功能,确保安全运行。

    应用案例和使用建议


    - 应用案例: XR75100广泛应用于网络通信设备、快瞬态点负载、工业和医疗设备以及嵌入式高功率FPGA等场合。
    - 使用建议: 在选择EN/MODE引脚输入电压时,应根据具体应用需求调整外部控制信号或内部分压器设置,以实现所需的模式(连续导通或断续导通)。此外,在高输入电压或负载变化较大的应用中,考虑采用热补偿设计来优化电流限制保护功能。

    兼容性和支持


    - 兼容性: 适用于各类工业标准直流和交流电源输入。
    - 支持: 供应商提供详尽的技术文档、应用指南和客户服务支持,帮助客户快速解决问题并加速产品开发进程。

    常见问题与解决方案


    - Q: 如何设定合适的软启动时间?
    - A: 参考数据表中的SS充电电流参数,并适当调整外部电容大小以实现所需的软启动速率。
    - Q: 控制器如何进入保护模式?
    - A: 当负载电流超过预设阈值四次后,控制器将进入“打嗝”模式,此时断开所有MOSFET门极110ms,并尝试重新启动。若保护状态持续存在,则会重复这一过程直到负载电流降至安全范围内。
    - Q: 如何确保控制器稳定运行?
    - A: 通过调整EN/MODE引脚的输入电压来选择适当的运行模式,并结合外部分压器或专用IC进行电压调节,确保系统稳定。

    总结和推荐


    XR75100以其高效、稳定的性能成为多种应用场景下的理想选择。它不仅具备出色的瞬态响应能力,还提供了丰富的保护机制,有效提升了系统的可靠性和安全性。因此,我们强烈推荐使用XR75100来满足各种高性能电源需求。

XR75100ELTR-F参数

参数
最大输出电压 30V
开关频率 -
拓扑 Buck
功能 Step-Down
最大输入电压 40V
输出类型 Transistor Driver
最小输入电压 5.5V
最小输出电压 600mV
同步整流器 Yes
输出数量 1
长*宽*高 3mm*3mm*1mm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XR75100ELTR-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR75100ELTR-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR DC-DC稳压器 MAXLINEAR XR75100ELTR-F XR75100ELTR-F数据手册

XR75100ELTR-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 8.26
15000+ ¥ 7.9695
30000+ ¥ 7.7422
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 24780
直接购买
