1.5M24-P1

产品分类: DC-DC稳压器
厂牌: ADVANCED ENERGY
产品描述: 1 1.5KV 26V 22V 通孔安装 47mm*28mm*12.5mm
供应商型号: N-1.5M24-P1
供应商: 云汉优选
标准整包数: 1

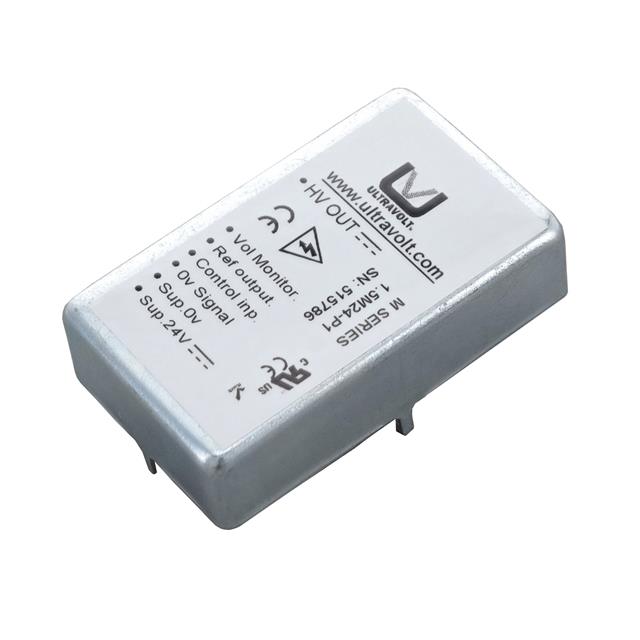

ADVANCED ENERGY DC-DC稳压器 1.5M24-P1

1.5M24-P1概述

    # Ultravolt M Series 高压偏置电源模块技术手册解析

    1. 产品简介


    基本描述
    Ultravolt M 系列是 Advanced Energy 公司推出的一款微型、微小型高电压偏置电源模块,专为需要偏置电压范围在 0 至 3000 V 和极小电流(仅 16.4 cc 或 1.00 in³)的应用而设计。该系列模块高度小于 12.7 mm(0.5 英寸),特别适合低剖面应用场景。
    应用领域
    M 系列广泛应用于多个高科技领域,包括:
    - 偏置电源供应
    - 静电吸盘
    - 手持式 X 射线荧光光谱仪(XRF)
    - 雪崩光电二极管(APD)
    - 光电倍增管(PMT)
    - 硅探测器(SiD)
    - X 射线平板探测器(FPD)
    - 离子室探测器

    2. 技术参数


    以下是 M 系列的技术参数总结:
    | 参数分类 | 规格描述 |

    | 输入电压 | 5V/12V/15V/24V |
    | 输出功率 | 0.5W/0.8W/1W |
    | 输出电压范围 | 0 至 600 V、1000 V、1250 V、1500 V、2000 V、2500 V、3000 V |
    | 负载调节率 | <0.01% 全输出电压 |
    | 线电压调节率 | <0.01% 的指定输入电压范围内 |
    | 剩余纹波 | <0.01%(峰峰值) |
    | 温度系数 | 100 ppm/°C(最大输出电压,0 至 50°C 范围内) |
    | 操作温度 | -10 至 +65°C |
    | 存储温度 | -40 至 +70°C |

    3. 产品特点和优势


    M 系列高压偏置电源模块具有以下显著特点和优势:
    - 提供七种不同的型号选择,覆盖广泛的电压范围。
    - 输出功率灵活,从 0.5W 到 1W。
    - 具有紧致的线负载调节能力。
    - 包含弧保护及连续短路保护功能。
    - 自恢复输出电压,确保稳定运行。
    - 成本效益高且重量轻便。
    - 具备电压监测和低纹波特性。
    - 可选屏蔽飞线。
    - 符合多种国际认证标准(如 UL/cUL、IEC-60950-1、CE Mark 等)。

    4. 应用案例和使用建议


    应用案例
    - 在静电吸盘中提供稳定的高电压偏置。
    - 在 X 射线检测设备中实现精确的能量控制。
    - 支持精密测量仪器如 PMT 和 SiD 的正常工作。
    使用建议
    为了确保最佳性能,请根据具体应用场景选择合适的输入电压和输出功率等级。同时,建议定期检查并维护设备以避免潜在故障。

    5. 兼容性和支持


    M 系列模块可与其他符合标准接口要求的电子元件无缝对接。Advanced Energy 提供详尽的技术支持文档以及售后服务保障,帮助客户快速解决问题并优化系统设计。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问:如何调整输出电压?
    答: 参考用户手册中的步骤操作即可完成电压调节。
    - 问:模块过热怎么办?
    答: 确保良好的散热条件,并遵循操作指南正确安装使用。

    7. 总结和推荐


    综合评估
    Ultravolt M 系列高压偏置电源模块以其紧凑的设计、卓越的性能以及多样的配置选项,在市场上占据了一席之地。无论是科研实验还是工业生产环节,这款产品都表现出色。
    推荐意见
    强烈推荐此系列产品给需要高精度、高效能解决方案的专业人士。凭借其优秀的性价比和技术支持体系,相信能够满足大部分客户的实际需求。如果您正在寻找一款可靠的高压电源解决方案,那么 Ultravolt M 系列将是您的理想之选!

1.5M24-P1参数

参数
拓扑 -
功能 -
最小输出电压 -
最大输入电压 26V
输出类型 -
输出数量 1
开关频率 -
最小输入电压 22V
最大输出电压 1.5KV
同步整流器 -
长*宽*高 47mm*28mm*12.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

1.5M24-P1厂商介绍

Advanced Energy(AE)是一家全球领先的高性能电源和控制解决方案供应商,服务于半导体、工业、医疗和科学市场。公司的产品主要分为以下几类:

1. 电源:提供广泛的直流电源解决方案,包括可编程电源、开关电源和电池充电器等,广泛应用于半导体制造、科研、医疗设备等领域。

2. 控制:提供精密的控制解决方案,如射频电源、感应加热电源和过程控制产品,服务于半导体制造、材料加工和工业自动化等行业。

3. 测量和监控:提供高精度的测量和监控设备,如电流和电压传感器,用于确保电源系统的稳定性和安全性。

4. 服务和支持:提供全面的客户服务和技术支持,包括维修、升级和培训等,以确保客户设备的高效运行。

Advanced Energy的优势在于其创新技术、高质量的产品和全球服务网络。公司致力于为客户提供定制化的解决方案,以满足其特定的应用需求。此外,AE还注重可持续发展,通过提供能效高的电源产品,帮助客户降低能耗和减少碳足迹。

1.5M24-P1数据手册

厂牌 PDF简要描述 下载
ADVANCED ENERGY DC-DC稳压器 ADVANCED ENERGY 1.5M24-P1 1.5M24-P1数据手册

1.5M24-P1封装设计

查看详情并下载
Symbol
Footprint
3D Model
