0RQB-50Y15LG

产品分类: DC-DC稳压器
厂牌: BEL FUSE
产品描述: 1 15V 154V 14.4V 通孔安装 58.4mm*36.8mm*15mm
供应商型号: N-0RQB-50Y15LG
供应商: 云汉优选
标准整包数: 1

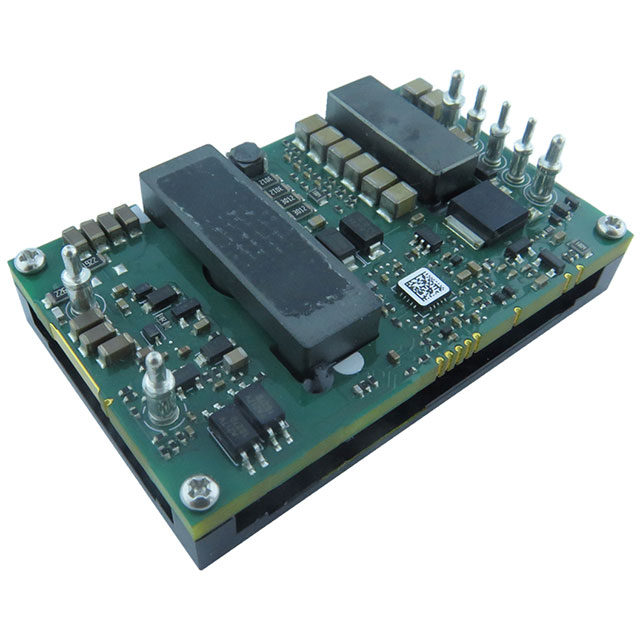

BEL FUSE DC-DC稳压器 0RQB-50Y15LG

0RQB-50Y15LG概述

    0RQB-50Y15x Isolated DC-DC Converter 技术手册

    产品简介


    0RQB-50Y15x 是一款由贝尔电子公司提供的隔离式DC-DC转换器,提供高达50瓦的输出功率。这款转换器适用于广泛输入电压范围(24V/48V/72V/96V/110V),并具备远程开启/关闭功能、输入欠压保护、输出过压保护、过电流及短路保护等多种安全特性。它的主要应用领域包括工业和铁路行业。

    技术参数


    - 输入电压范围: 24V/48V/72V/96V/110V
    - 输出电压: 15V @ 3.3A
    - 最大输出功率: 50W
    - 效率: 在110V输入时可达90%
    - 远程ON/OFF: 支持远程控制功能
    - 防护等级: 达到IEC/EN 62368-1、CSA/UL 62368-1标准
    - 隔离特性: 输入至输出隔离度高达3000Vdc
    - 封装形式: 1/4th砖形设计
    - 尺寸: 2.30 x 1.45 x 0.59英寸(58.42 x 36.75 x 15毫米)
    - 重量: 约63克

    产品特点和优势


    0RQB-50Y15x的主要特点包括:
    - 高效率: 在不同输入电压下的效率可达90%以上。
    - 强化隔离: 具备高隔离度,保障电路安全。
    - 保护功能: 包括输入欠压保护、输出过压保护、过电流及短路保护。
    - 辅助电源: 提供5V/5mA辅助供电。
    - 宽输入范围: 适应多种电源输入,提高适用性。
    - 环境适应性强: 具有热稳定性,并使用防潮涂层增强环境适应性。

    应用案例和使用建议


    应用案例:
    该转换器广泛应用于工业自动化、轨道交通等领域,特别是对可靠性要求高的场合。例如,在铁路系统中,可作为车载电源的高效转换器,确保列车系统的稳定运行。
    使用建议:
    - 需要额外的外部电容来实现保持功能,建议使用至少470微法拉的电容。
    - 使用外部保护装置如保险丝,以防止内部过载保护不足的问题。
    - 推荐使用100微法拉以上的电解电容器,并在靠近转换器位置安装以提高稳定性。

    兼容性和支持


    兼容性:
    此转换器符合行业标准(IEC/EN 62368-1、CSA/UL 62368-1),可与大多数符合相同标准的其他电子元器件和设备配合使用。
    支持和维护:
    技术支持热线及邮件联系信息如下:
    - 亚洲地区:+86 755 298 85888
    - 欧洲、中东地区:+353 61 225 977
    - 北美地区:+1 408 785 5200
    - 技术支持邮箱:tech.support@psbel.com

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换器不启动 | 检查输入电压是否在规定范围内,并确认是否有正确连接外部电容。|
    | 输出电压不稳定 | 检查负载调节、线性调节及温度调节是否正常,必要时更换新的电容器。|
    | 过电流保护频繁触发 | 检查是否存在外部负载故障,并考虑增加外部限流电阻。|

    总结和推荐


    综上所述,0RQB-50Y15x是一款高性能的隔离式DC-DC转换器,具备优秀的电气特性和可靠的安全保护机制,特别适合于需要高效率和高稳定性的工业和铁路应用场合。因此,我们强烈推荐用户选择此产品用于相关项目中。

0RQB-50Y15LG参数

参数
最小输出电压 -
最大输入电压 154V
输出类型 -
最小输入电压 14.4V
拓扑 -
同步整流器 -
功能 -
输出数量 1
开关频率 -
最大输出电压 15V
长*宽*高 58.4mm*36.8mm*15mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

0RQB-50Y15LG厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0RQB-50Y15LG数据手册

厂牌 PDF简要描述 下载
BEL FUSE DC-DC稳压器 BEL FUSE 0RQB-50Y15LG 0RQB-50Y15LG数据手册

0RQB-50Y15LG封装设计

查看详情并下载
Symbol
Footprint
3D Model
