ABXS002A3X41-SRZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 322KHz Adjustable,DC 1 16V~34V 16V 16V 8V 8-SMD 贴片安装,黏合安装 27.9mm*11.4mm*7.5mm
供应商型号: SG2-ABXS002A3X41-SRZ
供应商: 期货订购
标准整包数: 1
ABB DC-DC稳压器 ABXS002A3X41-SRZ

ABXS002A3X41-SRZ概述

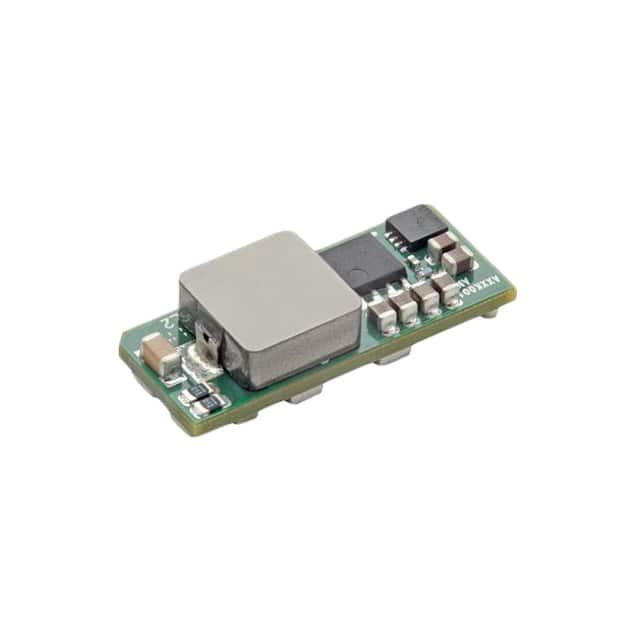

    65W Boost Converter: 非隔离式DC-DC模块

    产品简介


    本产品是65W非隔离式DC-DC转换器模块,适用于8Vdc至16Vdc的输入电压范围和16Vdc至34Vdc的输出电压范围。该模块通过外部电阻编程来调节输出电压,提供了广泛的适用性。产品适用于工业设备、分布式电源架构及电信设备等领域。

    技术参数


    - 输入电压:8Vdc至16Vdc
    - 输出电压:可调,范围16Vdc至34Vdc
    - 最大输入电流:10Adc(当VIN=8V,Vout=34V,Io=Io时)
    - 连续工作温度范围:-40°C至85°C
    - 储存温度范围:-55°C至125°C
    - 输出功率:最大65W
    - 开关频率:约322kHz
    - 效率:最高可达96%
    - 调整范围:通过外部电阻设置
    - 防护功能:过流保护、过温保护、远程启停
    - 外形尺寸:27.9 mm x 11.4 mm x 7.5 mm(1.1英寸 x 0.45英寸 x 0.295英寸)

    产品特点和优势


    - 兼容RoHS II欧盟标准,符合IPC-9592、REACH指令。
    - 宽输入电压范围和可调输出电压,适用于多种应用场合。
    - 可调回路设计(Tunable LoopTM),可优化动态响应。
    - 远程启停功能,便于集成到系统中。
    - 小巧紧凑的设计,适合空间受限的应用场合。
    - 符合多项国际安全标准(如ANSI/UL 62368-1、DIN VDE 0868-1/A11:2017)。

    应用案例和使用建议


    - 工业设备:为自动化控制系统提供稳定的直流电源。
    - 分布式电源架构:用于各类分布式供电系统,确保各模块之间的电压稳定。
    - 电信设备:应用于通信设备中,为各种通信设备提供可靠且稳定的电源。
    - 使用建议:建议在高负载和动态变化条件下添加额外的输出电容以改善动态响应。例如,在输入电压为12V、输出电压为24V、最大输出电流为1.7A的情况下,可以使用9x10μF陶瓷电容和30.1kΩ的电阻进行配置。

    兼容性和支持


    - 模块为无铅焊接设计,兼容Pb-free和SnPb回流焊接环境。
    - 提供全面的技术文档和用户支持服务。
    - 配套工具:可通过GE Critical Power官方网站获取计算外部电阻值的工具。

    常见问题与解决方案


    - 问题一:启动时出现异常电流
    - 解决方案:检查外部电路连接和输入电压是否在正常范围内。
    - 问题二:过热保护触发
    - 解决方案:检查散热系统是否正常工作,适当增加散热措施。
    - 问题三:输出电压不稳定
    - 解决方案:检查外部电容和电阻是否符合推荐值,确保正确连接。

    总结和推荐


    总体而言,这款65W非隔离式DC-DC转换器具有高效率、宽输入电压范围和强大的防护功能,非常适合在工业控制、分布式电源系统及通信设备中使用。建议用户根据具体应用需求选择合适的外部组件并遵循制造商提供的指导进行安装和维护,以确保最佳性能。

ABXS002A3X41-SRZ参数

参数
输出数量 1
开关频率 322KHz
最小输出电压 16V
功能 -
输出类型 Adjustable,DC
最大输入电压 16V
最大输出电压 16V~34V
最小输入电压 8V
拓扑 -
同步整流器 -
长*宽*高 27.9mm*11.4mm*7.5mm
通用封装 8-SMD
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

ABXS002A3X41-SRZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

ABXS002A3X41-SRZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB ABXS002A3X41-SRZ ABXS002A3X41-SRZ数据手册
