A6986ITR

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 降压转换芯片, 最大输出38 V 2A
供应商型号: 3758572
供应商: 海外现货
标准整包数: 1

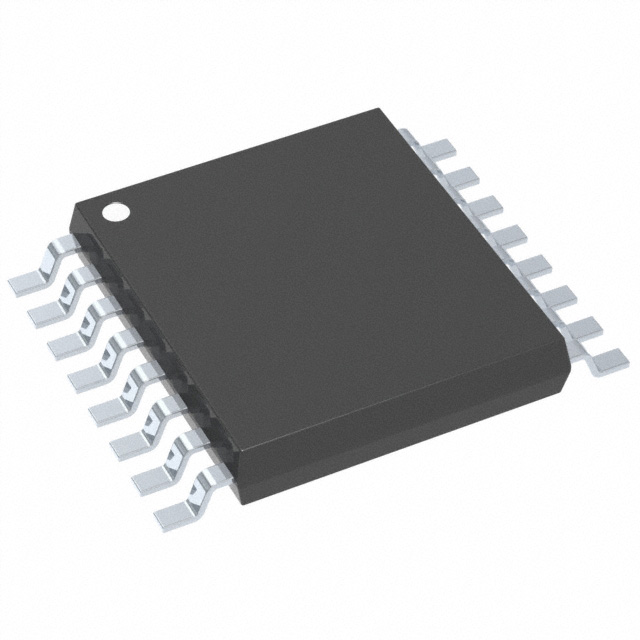

STMICROELECTRONICS DC-DC稳压器 A6986ITR

A6986ITR概述

    # A6986I 汽车级同步隔离型降压转换器技术手册

    1. 产品简介


    产品类型及主要功能
    A6986I 是一款专为汽车应用设计的汽车级器件,属于同步隔离型降压拓扑(iso-buck)转换器。该芯片集成了高精度的控制电路和保护机制,具有高可靠性,适用于严苛的车载环境。
    其主要功能包括:
    - 输出电压精确调整,无需光耦反馈。
    - 高效的能量传输能力,最高可提供 1.9 A 的峰值吸电流能力。
    - 支持宽输入电压范围(4 V 至 38 V),满足冷启动和负载突变需求。
    - 内置过压保护和热关断保护。
    - 可调开关频率及主从同步功能。
    应用领域
    A6986I 广泛应用于以下领域:
    - 汽车隔离式 IGBT/SiC MOSFET 栅极驱动电源。
    - 插电式混合动力汽车(HEV)/纯电动汽车(EV)的车载充电器(OBC)。
    - 电动牵引系统。

    2. 技术参数


    以下是 A6986I 的关键技术规格和性能参数:
    | 参数名称 | 范围 | 单位 |
    |
    | 输入电压范围 | 4 ~ 38 | V |
    | 工作温度范围 | -40 ~ 150 | °C |
    | 热阻抗(结到环境) | 40 | °C/W |
    | 开漏输出复位延迟时间 | 调节范围:1.19 ~ 1.258 V | V |
    | 峰值电流限制 | 2.55 | A |
    | 最小导通时间 | 267 ~ 461 | ns |
    | 节点电压参考 | 2.9 ~ 3.6 | V |
    | 关机功耗 | 4 ~ 15 | μA |
    | 开关频率范围 | 225 ~ 1100 | kHz |

    3. 产品特点和优势


    A6986I 具有以下独特功能和显著优势:
    - 无光耦设计:省去光耦,减少组件数量,提高整体可靠性。
    - 峰值电流模式架构:实现强制 PWM 操作,提供更高的响应速度和稳定性。
    - 300 ns 脉冲抑制时间:有效滤除变压器漏感引起的振荡,提升抗干扰能力。
    - 过温保护:当芯片温度达到 165°C 时自动关闭以防止损坏。
    - 低导通电阻:高侧 RDS(on) = 180 mΩ,低侧 RDS(on) = 150 mΩ,降低功耗并提高效率。

    4. 应用案例和使用建议


    应用案例
    - 在 EV/HEV 的车载充电器中,A6986I 作为核心控制器,能够高效处理从电池组的高压直流输入到低压直流输出的电压转换。
    - 用于电动车驱动系统的主控模块,负责驱动 IGBT 或 SiC MOSFET 栅极。
    使用建议
    - 根据变压器的匝比合理设置二次输出电压。
    - 结合具体应用场景优化软启动时间,确保负载启动时的平稳过渡。
    - 注意环境温度对芯片工作的影响,在极端环境下需要额外散热措施。

    5. 兼容性和支持


    兼容性
    A6986I 支持多种外部元器件搭配使用,例如不同匝比的变压器和电解电容,从而适应各种具体的设计需求。
    厂商支持
    STMicroelectronics 提供详尽的技术文档和技术支持服务,确保用户能够顺利集成该器件。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查软启动电容连接是否正确,确保 SS/INH 电压符合要求。 |
    | 过热报警触发 | 检查散热设计,增加散热片或改善空气流通。 |
    | 输出电压不稳定 | 调整反馈网络的电阻分压比例,重新校准内部补偿网络。 |

    7. 总结和推荐


    综合评估
    A6986I 是一款高度集成且功能强大的汽车级同步隔离型降压转换器,特别适合在严苛环境中使用。其卓越的性能、紧凑的设计和高可靠性使其成为同类产品的佼佼者。
    推荐使用结论
    强烈推荐 A6986I 用于高性能的车载电源管理系统和新能源汽车相关领域。对于需要高效、可靠和耐用电子器件的项目,此芯片无疑是一个理想选择。

A6986ITR参数

参数
同步整流器 Yes
输出数量 1
输出类型 Adjustable
拓扑 降压式
功能 Buck型
开关频率 2.2MHz
最小输入电压 4V
最大输出电压 38V
最小输出电压 850mV~38V
最大输入电压 38V
通用封装 HTSSOP
安装方式 贴片安装
包装方式 卷带包装

A6986ITR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

A6986ITR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS DC-DC稳压器 STMICROELECTRONICS A6986ITR A6986ITR数据手册

A6986ITR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.4293
10+ ¥ 24.4293
25+ ¥ 21.8887
100+ ¥ 21.4978
250+ ¥ 21.4978
500+ ¥ 21.1069
1000+ ¥ 21.1069
2500+ ¥ 21.1069
库存: 213
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.42
