首页  >  产品百科  >  171011801

171011801

产品分类: DC-DC稳压器
厂牌: WURTH
产品描述: DCDC转换芯片, 降压转换器, 0.8 V, 17 V输出, 18 V输入, lga 16EP
供应商型号: 3050534
供应商: 海外现货
标准整包数: 1

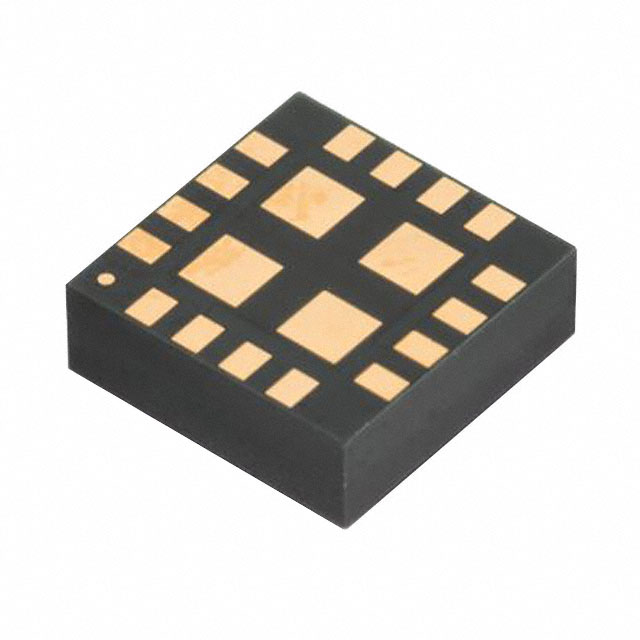

WURTH DC-DC稳压器 171011801

171011801概述

    MagI3C Power Module WPME-VDLM – Variable Step Down LGA Module

    产品简介


    MagI3C Power Module 系列的产品是专为工业、测试和测量、医疗等多个领域的点对点 DC-DC 转换应用设计的电源模块。该系列中的 WPME-VDLM 型号采用同步降压调节器,集成了电源 MOSFET、功率电感以及输入输出电容。它的最大输出电流可达 1A,输入电压范围为 4V 至 18V,可提供高达 95% 的峰值效率。

    技术参数


    - 输出电压范围: 0.8V 至 17V
    - 输入电压范围: 4V 至 18V
    - 输出电流能力: 1A
    - 参考电压精度: ±1.5%
    - 软启动时间: 1ms
    - 转换效率:
    - VIN = 12V, VOUT = 3.3V, IOUT = 1A, TA = 25°C 时,效率为 90%
    - VIN = 12V, VOUT = 5V, IOUT = 1A, TA = 25°C 时,效率为 93%
    - 输出电压纹波: <20mVpp
    - 开关频率: 850kHz
    - 热关断温度: 150°C
    - 短路保护: 具备
    - 工作环境温度范围: -40°C 至 125°C
    - 存储温度范围: -55°C 至 150°C

    产品特点和优势


    - 高效率: 达到 95% 的峰值效率
    - 快速瞬态响应: 集成的控制环路确保了高效能的瞬态响应
    - 高可靠性: 包括热关断、过流保护、短路保护等多种安全机制
    - 小尺寸: 采用 9x9x3mm 的 LGA-16EP 封装,提升了热性能和可靠性
    - 低输出纹波: 输出电压纹波低于 20mVpp
    - 高精度参考电压: 参考电压精度达到 ±1.5%
    - 低功耗: 在轻负载条件下自动节能

    应用案例和使用建议


    - 典型应用: 包括工业用点对点 DC-DC 应用(例如 5V、9V 和 12V 工业铁轨)、系统电源供应、DSP、FPGA、MCU 和 MPU 供电等。
    - 使用建议:
    - 若需减小输入电压纹波,可以考虑增加外部输入电容。输入电容的选择基于输入电流纹波和输入电压纹波的要求。
    - 在某些情况下,可能需要增加外部输出电容以减少输出电压纹波或者因负载瞬态引起的输出电压跌落或突变。

    兼容性和支持


    - 兼容性: 该模块采用标准化引脚布局,与同系列的其他型号兼容。
    - 支持与维护: 厂商提供详尽的技术文档和支持服务,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题 1: 如何设置输出电压?
    - 解决办法: 通过调整反馈电阻网络(RFBT 和 RFBB)实现。具体公式和参考值详见数据手册的“典型电路图”部分。
    - 问题 2: 如何选择输入电容?
    - 解决办法: 根据输入电流纹波和输入电压纹波的需求进行选择。具体的计算方法和公式见数据手册的相关章节。

    总结和推荐


    总体而言,MagI3C Power Module WPME-VDLM 是一款高性能、高可靠性的电源模块。它具有高效率、高精度和良好的热性能,非常适合用于各种工业及消费类电子产品中的电源管理需求。强烈推荐在需要高效率和紧凑型电源解决方案的应用中使用。

171011801参数

参数
拓扑 -
输出类型 fixed
最小输入电压 4V
开关频率 -
最大输入电压 18V
输出数量 1
功能 -
同步整流器 -
最小输出电压 800mV
最大输出电压 17V
长*宽*高 9mm*9mm*3mm
安装方式 贴片安装,黏合安装
应用等级 医疗级
零件状态 在售
包装方式 卷带包装

171011801厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

171011801数据手册

厂牌 PDF简要描述 下载
WURTH DC-DC稳压器 WURTH 171011801 171011801数据手册

171011801封装设计

查看详情并下载
Symbol
Footprint
3D Model
