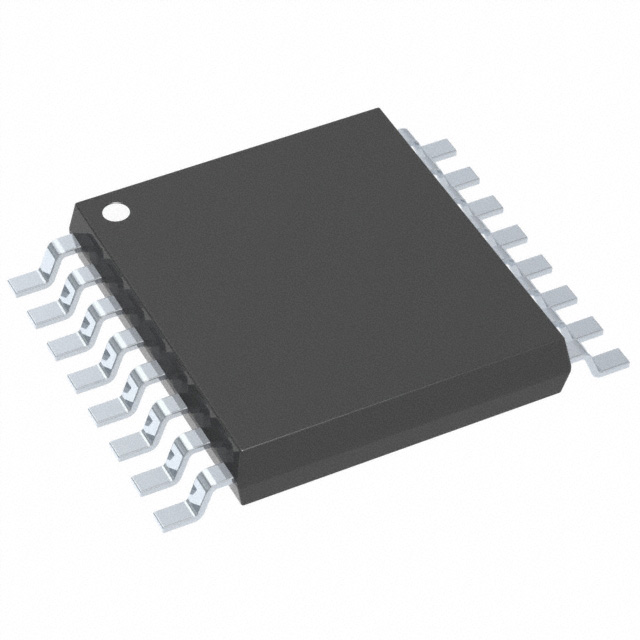

A6985F5VTR

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: Buck Yes 250KHz~2MHz Fixed 1 5V 5V 38V 4V HTSSOP-16 贴片安装,黏合安装 5mm*4.4mm*1mm
供应商型号: Q-A6985F5VTR
供应商: 期货订购
标准整包数: 2500
STMICROELECTRONICS DC-DC稳压器 A6985F5VTR

A6985F5VTR概述

    A6985F Automotive 38 V, 500 mA Synchronous Step-Down Switching Regulator

    1. 产品简介


    A6985F 是一款专为汽车系统设计的步进降压同步开关调节器,能够提供高达500 mA的直流输出电流。该器件输入电压范围为4 V至38 V,并具有低功耗模式和低噪声模式两种操作模式。A6985F采用内部电压监控器,可管理数字负载(如微控制器、FPGA)的复位阶段。其独特的结构和高性能使其广泛适用于电池供电的应用以及汽车车身和音频系统。

    2. 技术参数


    - 输出电流:0.5 A
    - 输入电压范围:4 V 至 38 V
    - 静默电流(轻载时):30 µA(VOUT=3.3 V)
    - 关机电流:8 µA
    - 输出电压:固定为3.3 V或5 V,也可通过外部电阻调节(0.85 V 至 VIN)
    - 开关频率:可调(250 kHz - 2 MHz)
    - 高侧开关电阻:360 mΩ(典型值)
    - 低侧开关电阻:150 mΩ(典型值)
    - 封装:HTSSOP16 (RTH = 40 °C/W)
    - 工作温度范围:-40°C 至 150°C

    3. 产品特点和优势


    A6985F具备多种优势,使其在市场上具有很强的竞争力:
    - 高效率:具有低功耗模式和低噪声模式,适合不同应用场景。
    - 多功能:提供外部电压可调输出和内置过压保护,确保稳定运行。
    - 高集成度:包含同步整流、过流保护和热关断等功能。
    - 易于集成:支持软启动时间和输出电压排序,便于系统设计。

    4. 应用案例和使用建议


    应用案例:
    - 汽车车身系统(LCM):提供高效的低压电源,以延长车辆停驶期间的电池寿命。
    - 汽车音频系统(LNM):减少开关频率的波动,提供更稳定的音质表现。
    使用建议:
    - 在设计电路时,应注意选择合适的电感和电容以保证最佳性能。
    - 使用软启动功能可以减少上电瞬间对系统的影响,避免瞬态冲击。
    - 注意散热设计,特别是在高功率应用中,以防止热关断导致的工作中断。

    5. 兼容性和支持


    A6985F支持多种配置选项,通过拉高或拉低引脚实现不同的工作模式。厂商提供了详细的文档和技术支持,确保用户能够快速完成产品开发和调试。

    6. 常见问题与解决方案


    - 问题:如何选择正确的外部电感和电容?
    - 解决方案:参照手册中的指南进行计算和选择。建议根据应用的具体需求(如输入电压范围、输出电流等)选择合适的产品型号。
    - 问题:如何进行有效的散热设计?
    - 解决方案:考虑使用散热片或风扇增加空气流通,同时在PCB设计时留出足够的散热区域。

    7. 总结和推荐


    A6985F是一款优秀的汽车级步进降压同步开关调节器,凭借其出色的性能、高可靠性以及易用性,非常适合用于各种电池供电和汽车应用中。无论是对于初学者还是有经验的设计工程师来说,这款产品都是一款值得推荐的高性能元器件。

A6985F5VTR参数

参数 值
功能 Step-Down
最大输出电压 5V
开关频率 250KHz~2MHz
同步整流器 Yes
输出数量 1
输出类型 Fixed
最大输入电压 38V
最小输出电压 5V
最小输入电压 4V
拓扑 Buck
长*宽*高 5mm*4.4mm*1mm
通用封装 HTSSOP-16
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带装
