171031801

产品分类: DC-DC稳压器
厂牌: WURTH
产品描述: DCDC转换芯片, 降压转换器, 0.8 V, 17 V输出, 18 V输入, lga 16EP
供应商型号: 10B-3050536-4
供应商: 国内现货
标准整包数: 1
WURTH DC-DC稳压器 171031801

171031801概述

    # MagI3C Power Module WPME-VDLM Variable Step Down LGA Module

    产品简介


    MagI³C Power Module 是一款高度集成化的直流-直流电源模块,属于 VDLM 系列。它集成了降压开关稳压器、电感、输入和输出电容器于一体,提供完整的 DC-DC 电源解决方案。这一模块设计用于降低外部组件需求,缩短上市时间,并简化系统集成。
    主要功能
    - 集成度高,简化设计流程。
    - 提供高达 3A 的输出电流。
    - 支持 4V 至 18V 的输入电压范围。
    - 输出电压可在 0.8V 至 17V 范围内灵活调节。
    - 采用固定频率(850kHz)峰值电流模式控制。
    - 内置过温保护、过流保护及短路保护功能。
    应用领域
    MagI³C Power Module 广泛应用于多种工业、医疗和测试设备领域,包括但不限于:
    - 工业点负载 DC-DC 应用(如 5V、9V 和 12V 工业母线)。
    - 测试与测量设备。
    - 医疗设备电源。
    - 数字信号处理器(DSP)、现场可编程门阵列(FPGA)、微控制器(MCU)和微处理器(MPU)供电。
    - I/O 接口电源供应。

    技术参数


    以下是 MagI³C Power Module 的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4 | - | 18 | V |
    | 输出电压范围 | 0.8 | - | 17 | V |
    | 输出电流能力 | - | 3 | - | A |
    | 参考电压精度 | - | ±1.5% | - | % |
    | 开关频率 | 0.7 | 0.85 | 1 | MHz |
    | 效率 | - | 95 | - | % |
    | 热阻 | 22 | - | - | °C/W |
    | 热关断温度 | 150 | - | - | °C |
    | 短路保护 | - | 支持 | - | - |

    产品特点和优势


    MagI³C Power Module 以其卓越的技术特性和显著的优势在市场上脱颖而出:
    1. 高效率:最高可达 95%,适用于需要高效能转换的应用。
    2. 宽范围支持:输入电压范围宽广,适应性强。
    3. 快速响应:内置电路确保快速负载瞬态响应。

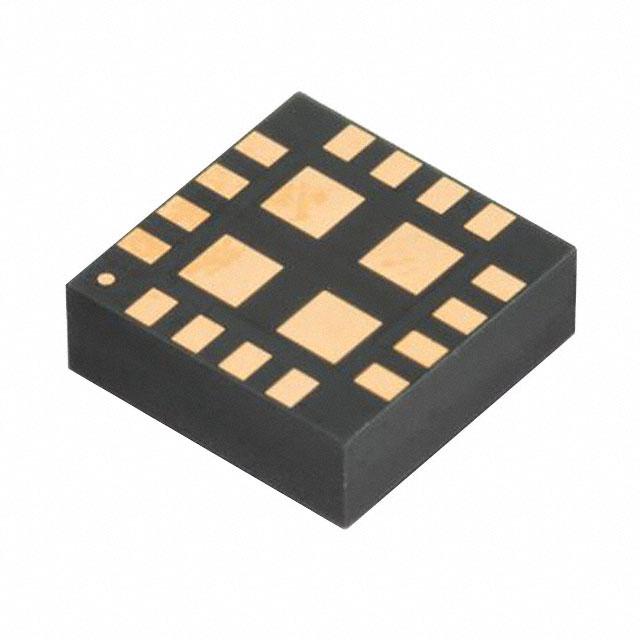

    4. 紧凑设计:LGA-16EP 封装,尺寸为 9 x 9 x 3mm,适合空间受限的设计。
    5. 全面保护机制:具备热关断、过流保护及短路保护功能,提升系统可靠性。
    6. 环保合规:符合 RoHS 和 REACH 标准,绿色环保。

    应用案例和使用建议


    应用案例
    MagI³C Power Module 常用于工业控制系统、通信设备及医疗仪器中。例如,在一个典型的点负载 DC-DC 应用中,该模块可以轻松处理来自 12V 工业母线的电力分配任务,为下游设备提供稳定的低压电源。
    使用建议
    为了优化模块性能,建议:
    - 根据具体需求选择合适的外部电容配置。
    - 确保良好的散热设计以维持稳定的工作温度。
    - 在复杂的多模块系统中合理规划布局以减少干扰。

    兼容性和支持


    MagI³C Power Module 提供了良好的兼容性,支持广泛的外围组件。同时,制造商提供了详尽的技术文档和支持服务,帮助用户快速解决问题并实现最佳应用效果。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常启动 | 检查输入电压是否满足要求;确认 EN 引脚连接正确。 |
    | 输出电压波动较大 | 调整反馈电阻比值或添加外部输出电容。 |
    | 过热警告频繁触发 | 改善散热措施,如增加散热片或改进 PCB 设计。 |

    总结和推荐


    综上所述,MagI³C Power Module WPME-VDLM 是一款极具竞争力的产品,凭借其高效的能量转换能力、灵活的配置选项以及强大的保护机制,在众多应用场景中表现出色。对于寻求高性能、低成本且易于集成电源解决方案的设计者而言,这款模块无疑是一个理想的选择。因此,强烈推荐使用此产品。

171031801参数

参数
功能 -
输出类型 fixed
拓扑 -
最大输出电压 17V
同步整流器 -
最大输入电压 18V
输出数量 1
开关频率 -
最小输入电压 4V
最小输出电压 800mV
长*宽*高 9mm*9mm*3mm
安装方式 贴片安装,黏合安装
应用等级 医疗级
零件状态 在售
包装方式 卷带包装

171031801厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

171031801数据手册

厂牌 PDF简要描述 下载
WURTH DC-DC稳压器 WURTH 171031801 171031801数据手册

171031801封装设计

查看详情并下载
Symbol
Footprint
3D Model
