171020302

产品分类: DC-DC稳压器
厂牌: WURTH
产品描述: Adjustable整的 1 800mV~3.6V 800mV 6V 2.95V 贴片安装,黏合安装 11mm*9mm*2.8mm
供应商型号: BN-171020302
供应商: 海外现货
标准整包数: 1
WURTH DC-DC稳压器 171020302

171020302概述

    # MagI3C Power Module VDRM 技术手册解析

    1. 产品简介


    基本介绍

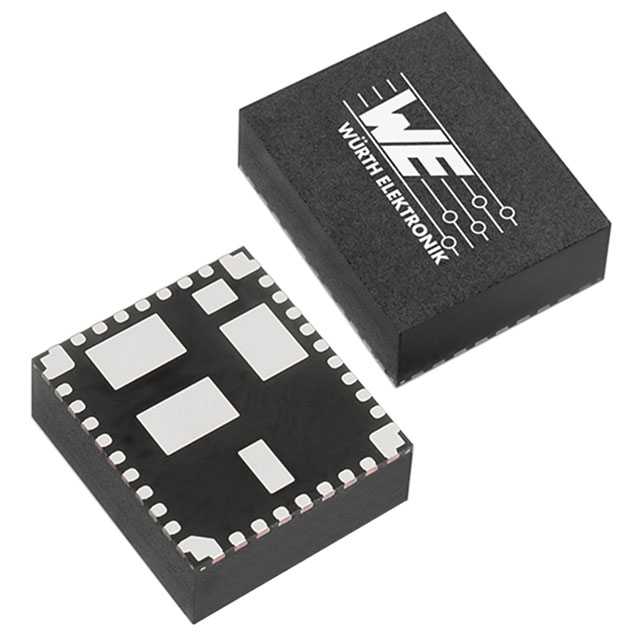

    MagI3C Power Module VDRM(Variable Step Down Regulator Module)是Würth Elektronik eiSos公司推出的高效能电源管理模块,属于MagI3C Power Module系列的一部分。该模块集成了一个完整的DC-DC降压转换器,包含集成式MOSFET开关调节器、补偿电路和屏蔽电感器,所有这些功能均封装在一个标准工业高功率密度的QFN封装内(11mm x 9mm x 2.8mm)。其紧凑设计和高度集成使其成为点负载电源应用的理想选择。
    主要功能
    - 输入电压范围:2.95至6V。
    - 输出电压范围:0.8至3.6V。
    - 最大输出电流:2A。
    - 输出功率:高达7.2W。
    - 高效性能:峰值效率可达95%。
    - 保护机制:具备过热关断、过流、短路、过电压及欠电压保护。
    应用领域
    - 工业应用
    - 测试与测量设备
    - 医疗设备
    - 通信基础设施
    - 数字信号处理器(DSP)、现场可编程门阵列(FPGA)、微控制器(MCU)及微处理器(MPU)的供电系统
    - 高密度分布式电源系统

    2. 技术参数


    以下是MagI3C Power Module VDRM的主要技术参数列表:
    | 参数 | 范围 | 单位 |
    |
    | 输入电压 | 2.95 至 6 | V |
    | 输出电压 | 0.8 至 3.6 | V |
    | 最大输出电流 | 2 | A |
    | 连续输出功率 | 7.2 | W |
    | 开关频率 | 0.5 至 2 | MHz |
    | 输出电压精度 | ±1% | - |
    | 热阻 | 12 | °C/W |
    | 结温范围 | -40 至 125 | °C |
    | 效率 | 最高可达95% | % |

    3. 产品特点和优势


    MagI3C Power Module VDRM在众多特性上脱颖而出,使其成为行业中的佼佼者:
    1. 高效率:高达95%的峰值效率显著减少了能源损耗,适合对功耗敏感的应用场景。
    2. 集成度高:内置屏蔽电感器及开关管,大幅减少外部元件数量,降低设计复杂度。
    3. 宽泛工作温度范围:支持从-40°C到125°C的工作温度范围,增强适应能力。
    4. 多重保护机制:内置过热关断、过电流、短路及过/欠电压保护,提升了可靠性。
    5. 兼容性:引脚与同系列其他型号兼容,便于升级扩展。

    4. 应用案例和使用建议


    典型应用案例
    - 工业控制系统:为PLC模块提供稳定的低压供电。
    - 通信设备:支持基站或其他网络设备的分布式电源管理。
    - 医疗设备:为高精度仪器提供可靠电源保障。
    使用建议
    1. 在布局时,确保输入和输出电容尽可能靠近模块相关引脚,以改善热性能并减小纹波。
    2. 推荐使用陶瓷电容(≥47μF),并辅以聚合物电解电容(≥220μF),以提升整体稳定性。
    3. 将散热铜平面置于模块下方,增加导热路径以避免高温引发性能下降。

    5. 兼容性和支持


    兼容性
    该模块与171040302和171060302系列完全引脚兼容,且采用相同的BQFN-39封装。可根据需求选择更高电流版本,如4A或6A版本。
    支持服务
    - Würth Elektronik提供了详尽的数据手册及评估板,便于快速评估产品性能。
    - 客户可直接联系公司技术支持团队获取进一步帮助,邮箱为`powermodules@we-online.com`。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块过热 | 确保模块安装位置有足够的散热空间,并检查散热设计是否合理。 |
    | 输出电压不稳定 | 检查输出电容值是否满足要求(建议陶瓷电容≥47μF)。 |
    | 启动失败 | 检查UVLO设置是否正确,参考技术手册中的默认阈值范围。 |

    7. 总结和推荐


    综合评估
    MagI3C Power Module VDRM凭借其高效的性能、丰富的保护机制和高集成度,展现出极高的市场竞争力。特别是在工业控制、通信和医疗等领域,该模块可以有效简化设计流程并提高系统的可靠性。
    推荐程度
    强烈推荐!对于需要高效率、稳定输出的多场景应用,该模块无疑是最佳选择之一。
    如需进一步了解或采购,请访问Würth Elektronik官网查询具体订购信息。
    以上内容基于数据表内容整理而成,希望对您有所帮助!

171020302参数

参数
最大输出电压 800mV~3.6V
同步整流器 -
功能 -
最小输出电压 800mV
输出数量 1
开关频率 -
最大输入电压 6V
拓扑 -
输出类型 Adjustable整的
最小输入电压 2.95V
长*宽*高 11mm*9mm*2.8mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

171020302厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

171020302数据手册

厂牌 PDF简要描述 下载
WURTH DC-DC稳压器 WURTH 171020302 171020302数据手册

171020302封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.9255 ¥ 67.6045
50+ $ 7.7077 ¥ 65.7467
100+ $ 7.1269 ¥ 60.7925
250+ $ 6.5824 ¥ 56.1479
500+ $ 6.1831 ¥ 52.7418
库存: 40
起订量: 12 增量: 0
交货地:
最小起订量为:1
合计: ¥ 67.6
