171020601

产品分类: DC-DC稳压器
厂牌: WURTH
产品描述: Wurth Elektronik DCDC转换芯片, 降压转换器, 0.8 V, 6 V输出, 42 V输入, 2A最大输出, PFM
供应商型号: BN-171020601
供应商: 海外现货
标准整包数: 1

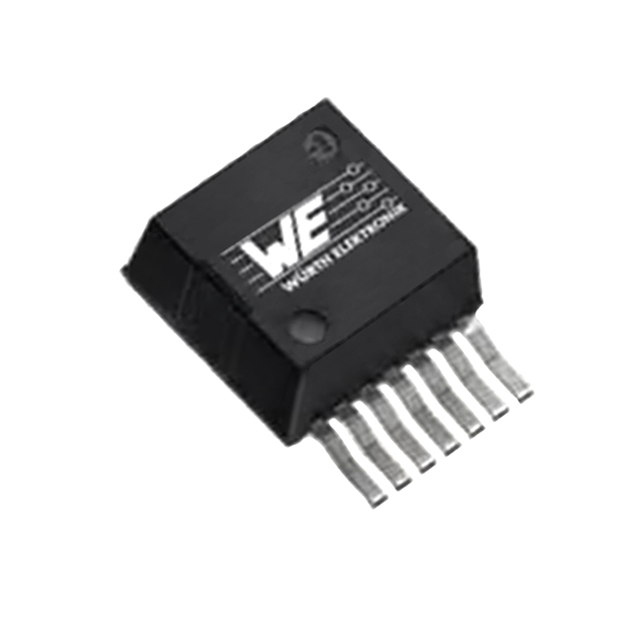

WURTH DC-DC稳压器 171020601

171020601概述

    WPMDH1200600 / 171020601 MagI3C Power Module: VDRM Variable Step Down Regulator



    1. 产品简介



    WPMDH1200601 / 171020601 MagI3C Power Module 是一款高效率的直流到直流电源模块,属于MagI³C Power Module家族系列。这款器件集成了降压开关调节器和电感器,适用于需要高效能、紧凑尺寸的电源管理场景。它广泛应用于工业、测试与测量、医疗应用等领域,是系统电源供应的理想选择。


    2. 技术参数



    - 输入电压范围:6V至42V
    - 输出电压范围:0.8V至6V
    - 最大输出电流:2A
    - 参考精度:±2%
    - 软启动时间:2.2ms
    - 封装类型:TO263-7EP(10.16 x 13.77 x 4.57mm)
    - 工作温度范围:-40°C 至 125°C
    - 热关断温度:165°C
    - 效率:最高可达90%


    3. 产品特点和优势



    - 高效能:峰值效率超过90%,能够提供高达2A的输出电流。
    - 宽输入电压范围:6V到42V,适应多种供电需求。
    - 低输出电压纹波:<10mVpp。
    - 集成保护电路:包括过温保护、过流保护、短路保护、过压保护和欠压保护。
    - 可调频率:0.2MHz 至 0.8MHz。
    - 自动节能操作:在轻负载时实现自动节能。
    - RoHS 和 REACH 符合:满足环保要求。


    4. 应用案例和使用建议



    应用案例:
    - 工业中的点对点直流电源转换器。
    - 医疗设备和测试仪器中的稳定电源供应。
    - 为数字信号处理器(DSP)、现场可编程门阵列(FPGA)、微控制器(MCU)和微处理器(MPU)供电。

    使用建议:
    - 在设计电路时,确保输入电容靠近VIN引脚,以减少输入噪声。
    - 使用适当的散热设计,特别是当输出电流较大时,可以增强散热效果。
    - 调整软启动时间以避免上电冲击,尤其是当系统中有大量电容器时。


    5. 兼容性和支持



    该产品具有与其他MagI³C Power Module系列成员的引脚兼容性,方便替换升级。此外,制造商Würth Elektronik提供了详细的技术支持文档和在线技术支持,以帮助客户解决设计过程中遇到的问题。


    6. 常见问题与解决方案



    - 问题:在启动时出现不稳定。
    解决方案:调整软启动时间,确保输出电压稳定上升。
    - 问题:在高温环境下工作不正常。
    解决方案:改善散热设计,增加散热片或风冷装置。
    - 问题:输出电压波动较大。
    解决方案:检查输出电容值是否合适,必要时增加电容量。


    7. 总结和推荐



    WPMDH1200601 / 171020601 MagI3C Power Module 是一款高性能、可靠性和灵活性兼备的直流到直流电源转换器。它的广泛应用、宽泛的输入电压范围、卓越的效率和全面的保护机制使其成为众多工业、医疗和测试设备的理想选择。对于需要高效率电源转换的应用场景,强烈推荐使用此产品。

    ---

    通过上述介绍,我们希望能够帮助读者全面了解WPMDH1200601 / 171020601 MagI3C Power Module的特点和优势,以便于在实际项目中合理选型和应用。

171020601参数

参数
拓扑 -
最大输出电压 800mV~6V
开关频率 -
同步整流器 -
输出数量 1
功能 -
输出类型 -
最大输入电压 42V
最小输出电压 800mV
最小输入电压 6V
长*宽*高 10.2mm*9.9mm*4.6mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

171020601厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

171020601数据手册

厂牌 PDF简要描述 下载
WURTH DC-DC稳压器 WURTH 171020601 171020601数据手册

171020601封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.6071 ¥ 201.3686
10+ $ 20.9451 ¥ 178.6617
100+ $ 20.5337 ¥ 175.1525
250+ $ 18.6582 ¥ 159.1544
500+ $ 15.488 ¥ 132.1126
库存: 46
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 201.36
