110RCM500-24DMQF

产品分类: DC-DC稳压器
厂牌: BEL FUSE
产品描述: BEL POWER SOLUTIONS INC DCDC转换器, RCM500系列, 77 → 137.5 V 直流输入, 24V 直流输出, 500W
供应商型号: 1418738
供应商: 海外现货
标准整包数: 1

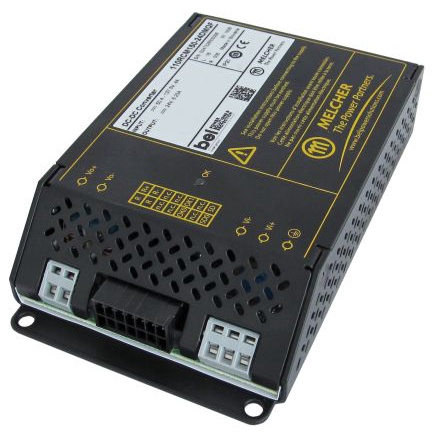

BEL FUSE DC-DC稳压器 110RCM500-24DMQF

110RCM500-24DMQF概述

    RCM500/1000系列DC-DC转换器:卓越的铁路电源解决方案

    产品简介

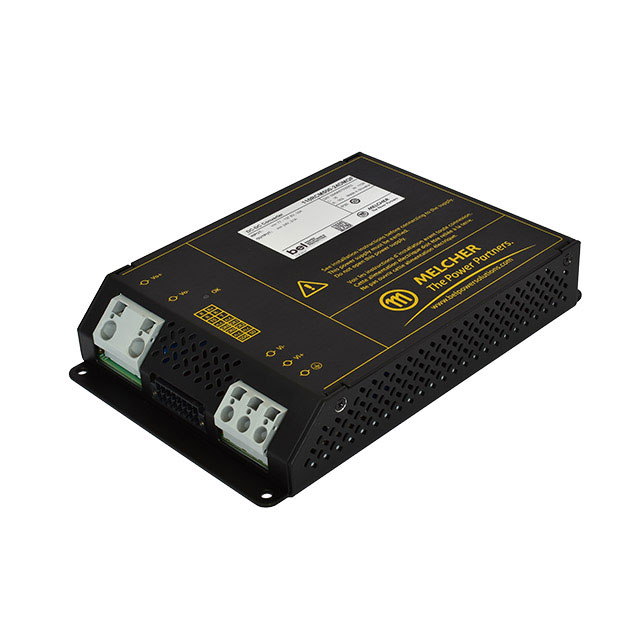

    RCM500和RCM1000系列转换器是专为铁路及运输系统设计的可靠电源解决方案。它们优化用于72 V或110 V铁路电池,并提供24 V电压,功率分别为500 W和1000 W。这些转换器采用封闭式结构并配备散热孔,适用于机架安装。由于其卓越的效率和高功率密度,这些转换器在紧凑设计的同时仍能提供强大性能。

    技术参数


    RCM500和RCM1000的主要技术参数如下:
    - 输入电压范围:
    - 72 V系列:43.2 V至90 V(连续)
    - 110 V系列:66 V至137.5 V(连续)
    - 输出电压:24 V
    - 功率:
    - 72RCM500-24:500 W
    - 110RCM500-24:500 W
    - 72RCM1000-24:1000 W
    - 110RCM1000-24:1000 W
    - 效率:
    - 72RCM500-24:95.5%(典型值)
    - 110RCM500-24:96%(典型值)
    - 72RCM1000-24:96%(典型值)
    - 110RCM1000-24:96.4%(典型值)
    - 额定输出电流:
    - 500 W:21 A
    - 1000 W:42 A
    - 过温、过压、过流和短路保护:集成保护电路
    - EMC标准:符合EN 50121-3-2、AREMA等标准
    - 火灾和烟雾防护:符合EN 45545和NFPA 130
    - 罗马Ⅵ兼容:对所有六种物质均适用
    - 保修期:5年
    - 认证:通过最新版IEC/EN 60950-1和UL/CSA 60950-1认证

    产品特点和优势


    RCM500/1000系列转换器具备以下特点和优势:
    - 高度优化:针对72 V和110 V铁路电池进行了优化设计。
    - 高效节能:最高效率可达96.4%,并且具有极高的功率密度。
    - 低冲击电流:可显著减少启动时的冲击电流。
    - 多重选项:提供多种选项,如冗余操作、输出电压调整、10 ms中断时间、关机输入和监控继电器。
    - 全面保护:具备过温、过压、过流和短路保护功能。
    - 环境适应性强:符合EN 50155和EN 50121-3-2标准,适用于恶劣环境。
    - 高可靠性:具有长时间的平均无故障时间和防火防烟标准。

    应用案例和使用建议


    RCM500/1000系列转换器广泛应用于铁路系统中,确保可靠的电力供应。对于铁路车辆上的电力分配和电池管理系统来说,这些转换器可以作为高效且可靠的电源解决方案。
    使用建议:
    - 在安装时确保有足够的气流进行自然冷却,并监测底部板的温度。
    - 检查PE线是否正确连接到保护接地。
    - 使用符合规范的电缆和接头,确保安全可靠。
    - 考虑增加散热片以进一步提高散热效果。

    兼容性和支持


    这些转换器支持多种铁路标准,如EN 50155和EN 50121-3-2,并且具备冗余功能,允许多个转换器并联使用。厂商提供长期技术支持和质量保证,确保产品的稳定运行和客户满意度。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:启动电流过高?
    - 解决方案:检查输入电压是否在规定的范围内,并确认是否有足够的空气流通。

    - 问题:转换器无法启动?
    - 解决方案:确认输入电压正常,并检查是否有外部保护装置(如保险丝)断开。
    - 问题:输出电压不稳定?
    - 解决方案:检查负载是否过大,并确认是否需要调整输出电压。
    - 问题:输出电流限制异常?
    - 解决方案:检查内部保护电路是否触发,必要时请参考用户手册进行复位操作。

    总结和推荐


    RCM500/1000系列转换器以其出色的性能、高效的能源利用和广泛的适用性,在铁路及交通运输行业中表现卓越。它不仅满足严格的铁路标准要求,还具备高可靠性、长寿命的特点,非常值得在关键应用中推广使用。我们强烈推荐这款产品给那些寻求高性能电源解决方案的客户。

110RCM500-24DMQF参数

参数
开关频率 -
最大输出电压 24V(DC)
最小输入电压 77V(DC)
输出类型 -
输出数量 1
同步整流器 -
最大输入电压 137.5V(DC)
拓扑 -
最小输出电压 -
功能 -
长*宽*高 209mm*141mm*38mm
安装方式 底座安装
应用等级 工业级
包装方式 散装

110RCM500-24DMQF厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

110RCM500-24DMQF数据手册

厂牌 PDF简要描述 下载
BEL FUSE DC-DC稳压器 BEL FUSE 110RCM500-24DMQF 110RCM500-24DMQF数据手册

110RCM500-24DMQF封装设计

查看详情并下载
Symbol
Footprint
3D Model
