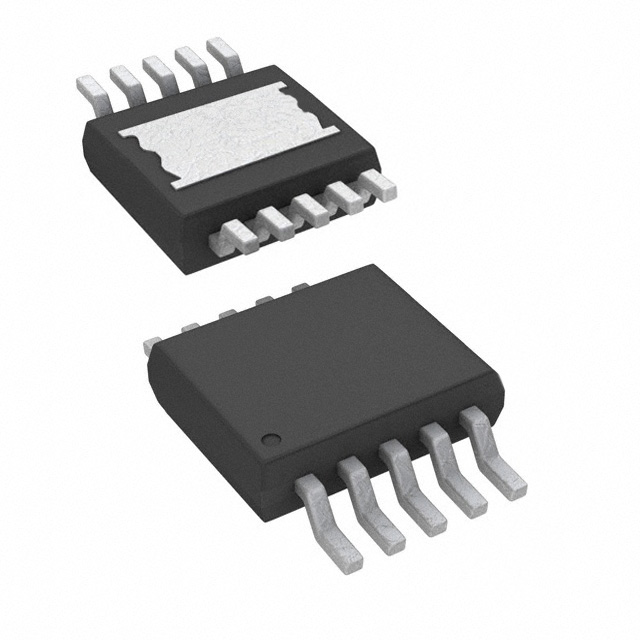

A8585KLKTR-T-1

产品分类: DC-DC稳压器
产品描述: 正,降压 No 300KHz~550KHz fixed 1 3.3V 3.3V 35V 4V SOIC-10-1MM 贴片安装
供应商型号: A8585KLKTR-T-1
供应商: 云汉优选
标准整包数: 100
ALLEGRO MICROSYSTEMS DC-DC稳压器 A8585KLKTR-T-1

A8585KLKTR-T-1概述


    产品简介


    产品类型:A8585系列是一类用于新一代汽车音响和信息娱乐系统的电源管理芯片。
    主要功能:该系列提供所有必要的控制和保护电路,以生成高电流调节器,并保证输出电压精度在±1%以内。它采用了脉冲宽度调制(PWM)模式和脉冲频率调制(PFM)模式来满足不同的应用场景需求。
    应用领域:主要用于汽车(如仪表盘、音频系统、导航、HVAC)、家庭音响、网络通信和工业设备。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.0 | — | 35 | V |
    | 输入电压低门限 (VIN Undervoltage Lockout Start) | 3.6 | 3.8 | 4.0 | V |
    | 输入电压低门限 (VIN Undervoltage Lockout Stop) | 3.2 | 3.4 | 3.6 | V |
    | 输入电压滞回 | — | 400 | — | mV |
    | 输入供电电流 (Not in PFM) | — | 2.5 | 3.5 | mA |
    | 输出电压精度 | — | 5.0 | — | V |
    | 输出电压精度 (3.3V) | — | 3.3 | — | V |
    | 输出电流 | — | 2.0 | — | A |
    | 高边 MOSFET 导通电阻 | — | 110 | 130 | mΩ |

    产品特点和优势


    1. 高性能输出:具备高电流调节能力和精确的输出电压,保证了系统稳定运行。
    2. 多种工作模式:PWM和PFM模式可选,适应不同负载和功耗要求。
    3. 保护机制:过流保护、欠压锁定、热关断等多种保护功能,确保长时间可靠运行。
    4. 温度范围广:能够在-40°C到150°C的工作温度范围内稳定运行。
    5. 低静态电流:在低IQ模式下,静态电流可降低至14μA以下,非常适合电池供电设备。
    6. 集成度高:集成高边MOSFET,简化外围电路设计。

    应用案例和使用建议


    应用案例
    A8585系列适用于汽车音响系统、导航系统等复杂应用。例如,在汽车音响系统中,A8585能够通过高效的PWM/PFM模式为扬声器提供稳定且可靠的供电。
    使用建议
    1. 设计考虑:确保输入电容和输出电容选择合适,建议使用陶瓷电容以减少纹波。
    2. 保护措施:合理设置外部电阻RFSET,确保系统稳定性和快速响应。
    3. 散热:由于A8585是高功率器件,必须充分考虑散热设计,以避免过热导致故障。

    兼容性和支持


    A8585与市面上大部分常见的音频系统兼容。Allegro公司提供详尽的技术文档和支持服务,包括在线论坛、技术支持热线等,以便用户在使用过程中获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 系统过热 | 检查散热设计,确保足够的散热片和通风。 |
    | 输出电压不稳定 | 调整补偿电路,检查输入和输出电容是否匹配。 |
    | 系统无法启动 | 检查电源电压是否正常,确认启动条件满足。

    总结和推荐


    综合评估:A8585系列凭借其高性能、多功能以及广泛的应用范围,在电子元器件市场中具有较强的竞争力。它特别适合需要高效能和高可靠性电源管理的应用场合。
    推荐意见:强烈推荐给对电源管理系统有高要求的设计者和工程师。对于需要紧凑设计和高效供电的项目,A8585系列无疑是理想的选择。

A8585KLKTR-T-1参数

参数
最小输入电压 4V
拓扑 正,降压
功能 Buck
输出数量 1
开关频率 300KHz~550KHz
输出类型 fixed
最大输出电压 3.3V
同步整流器 No
最大输入电压 35V
最小输出电压 3.3V
通用封装 SOIC-10-1MM
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

A8585KLKTR-T-1厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

A8585KLKTR-T-1数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS DC-DC稳压器 ALLEGRO MICROSYSTEMS A8585KLKTR-T-1 A8585KLKTR-T-1数据手册

A8585KLKTR-T-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
