15FL12-12W-I/O-RB

产品分类: DC-DC稳压器
厂牌: ADVANCED ENERGY
产品描述: 3 12V 5.6V;-15V;12V 16V 10.8V 通孔安装 144.8mm*38.1mm*33mm
供应商型号: 324-15FL1212WI/ORB
供应商: Mouser
标准整包数: 1

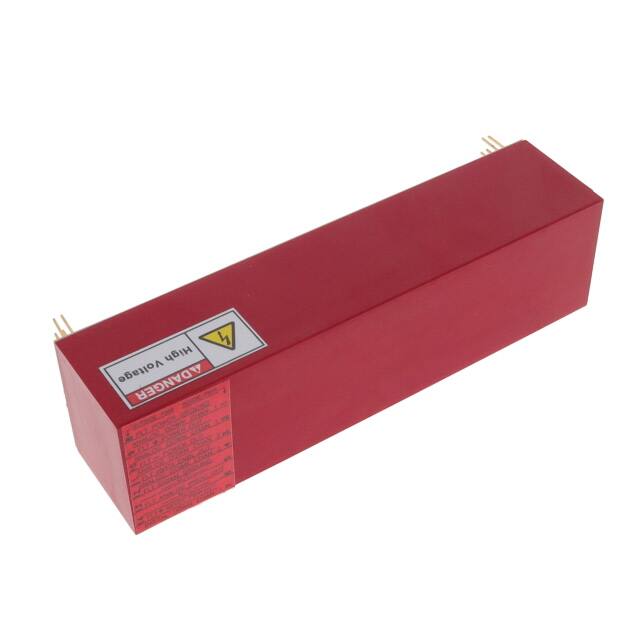

ADVANCED ENERGY DC-DC稳压器 15FL12-12W-I/O-RB

15FL12-12W-I/O-RB概述


    产品简介


    UltraVolt FL系列是一款专为需要低压电源与高电压隔离的应用而设计的浮动热甲板低压电源。该系列产品集成了高度隔离的直流到直流多输出低压电源(LVPS)与先进的隔离数字和模拟输入输出(I/O)拓扑结构,为浮动热甲板电路提供全面的电力和控制解决方案。FL系列可与一个或多个UV高压电源或其他电路配合使用,以实现高绩效解决方案。其应用场景包括:浮动/堆叠离子或电子束偏置、浮动灯丝偏置、浮动脉冲器和栅格、浮动电容计、浮动高端电流监测器以及浮动泄漏测试仪等。

    技术参数


    - 输入电源:
    - 电压范围(全功率): 12V型号:+12V ± 5%,24V型号:+24V ± 5%
    - 电压范围(降额): 12V型号:+10.8至+16V,24V型号:+21.6至+30V
    - 待机电流(禁用): 12V型号:<90mA,24V型号:<50mA
    - 无负载电流: <0.15A
    - 最大负载电流: 12V型号:<1.60A,24V型号:<1.40A
    - 交流纹波电流(额定输入,全负载): 12V型号:<80mA(峰-峰值),24V型号:<100mA(峰-峰值)
    - 本地控制:
    - 参考电压: T=+25°C,初始值:+5.1V ± 1%
    - 输出阻抗: T=+25°C:464Ω ± 1%
    - 稳定性: 全温范围内:0.2mV/°C
    - 电源启用/禁用:
    - 开启条件: 开启,或电压高于TTL高电平:+2.4至32VDC
    - 关闭条件: 接地,或电压低于TTL低电平:0至+0.7V ± 0.2V(源电流至少1mA)
    - 输入/输出隔离:
    - 隔离电压(连续): 15kV
    - 泄漏电流(所有输入到所有输出): <10nA(标准),<100nA(“-E”)
    - 泄漏电容(所有输入到所有输出): <40pF(标准),<50pF(“-E”)
    - 隔离电源输出:
    - 输出#1功率(额定输入,最大Iout): 12V型号:12W,24V型号:24W
    - 输出#1电压(额定输入电压范围): 12V型号:+12V ± 2%,24V型号:+24V ± 2%
    - 输出#1电流(最小至最大): 12V型号:0至1A,24V型号:0至1A

    产品特点和优势


    FL系列浮动静态热甲板低压电源具备以下几个显著特点:
    - 高电压隔离: 隔离电压高达15kV,确保电路的高安全性。
    - 低泄漏电流和电容: 泄漏电流小于10nA,泄漏电容小于40pF,确保系统稳定运行。
    - 多功能输出: 提供3个受控低压电源输出,适应不同需求。
    - 隔离数字和模拟I/O: 支持与外部系统的隔离连接,保证数据传输的安全可靠。
    - 认证齐全: 通过UL/cUL认证,并带有CE标志(LVD & RoHS)。

    应用案例和使用建议


    FL系列低压电源广泛应用于多种工业和科研领域,例如:
    - 离子束或电子束偏置: 适用于精密控制系统中的偏置电压供应。
    - 漏电流检测: 在电路调试和质量检测中,可以准确测量漏电流。
    - 信号处理: 用于复杂信号链路中的电压调节和缓冲。
    建议在选择FL系列电源时,考虑其输出电压和电流是否满足实际应用需求,并注意温度范围及安装方式是否符合应用场景。对于高可靠性要求的应用场合,建议采用FL系列带屏蔽(-M)的型号以提升抗干扰能力。

    兼容性和支持


    FL系列低压电源具有良好的兼容性,能够与其他电子元器件无缝集成。UltraVolt公司提供了丰富的技术支持和售后服务,包括产品文档下载、在线订购以及详细的连接信息等。如需定制化解决方案,可联系UltraVolt客服部门进行咨询。

    常见问题与解决方案


    - Q: 如何正确安装FL系列电源?
    - A: 确保输入电压符合规定范围,并遵循手册中提供的接线图进行正确连接。

    - Q: 电源启动后出现异常电流?
    - A: 检查电源输入端是否有短路现象,或者调整负载使其不超过电源的最大输出能力。
    - Q: 如何判断电源是否处于正常工作状态?
    - A: 定期检查输出电压和电流是否在额定范围内,同时关注指示灯和报警信号。

    总结和推荐


    FL系列浮动静态热甲板低压电源凭借其卓越的性能、强大的兼容性以及全面的技术支持,在各类工业和科研应用中展现出显著的优势。针对需要高电压隔离、低泄漏电流和电容的应用场合,FL系列是一个理想的选择。如果您正在寻找一款高效、可靠且易于集成的低压电源解决方案,FL系列将是您的首选。强烈推荐在相关应用中使用FL系列低压电源。

15FL12-12W-I/O-RB参数

参数
同步整流器 -
开关频率 -
输出类型 -
拓扑 -
功能 -
最小输出电压 5.6V;-15V;12V
最大输出电压 12V
最小输入电压 10.8V
最大输入电压 16V
输出数量 3
长*宽*高 144.8mm*38.1mm*33mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

15FL12-12W-I/O-RB厂商介绍

Advanced Energy(AE)是一家全球领先的高性能电源和控制解决方案供应商,服务于半导体、工业、医疗和科学市场。公司的产品主要分为以下几类:

1. 电源:提供广泛的直流电源解决方案,包括可编程电源、开关电源和电池充电器等,广泛应用于半导体制造、科研、医疗设备等领域。

2. 控制:提供精密的控制解决方案,如射频电源、感应加热电源和过程控制产品,服务于半导体制造、材料加工和工业自动化等行业。

3. 测量和监控:提供高精度的测量和监控设备,如电流和电压传感器,用于确保电源系统的稳定性和安全性。

4. 服务和支持:提供全面的客户服务和技术支持,包括维修、升级和培训等,以确保客户设备的高效运行。

Advanced Energy的优势在于其创新技术、高质量的产品和全球服务网络。公司致力于为客户提供定制化的解决方案,以满足其特定的应用需求。此外,AE还注重可持续发展,通过提供能效高的电源产品,帮助客户降低能耗和减少碳足迹。

15FL12-12W-I/O-RB数据手册

厂牌 PDF简要描述 下载
ADVANCED ENERGY DC-DC稳压器 ADVANCED ENERGY 15FL12-12W-I/O-RB 15FL12-12W-I/O-RB数据手册

15FL12-12W-I/O-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
