AAT2215IWP-T1

产品分类: DC-DC稳压器
厂牌: SKYWORKS SOLUTIONS
产品描述: Boost No 600KHz Adjustable 1 5.5V 3V 5.75V 2.4V DFN 贴片安装,黏合安装
供应商型号: 863-1501-2-ND
供应商: Digi-Key
标准整包数: 1
SKYWORKS SOLUTIONS DC-DC稳压器 AAT2215IWP-T1

AAT2215IWP-T1概述

    AAT2215 高电流同步升压调节器:产品手册解读

    产品简介


    AAT2215 是一款由Skyworks Solutions, Inc. 设计的高电流同步升压调节器,具备可编程峰值NMOS电流限制功能。这款调节器非常适合用于PC Card GSM/GPRS/3G和WiMax调制解调卡应用,以防止系统电源在启动时过载。AAT2215通过内置补偿,优化了输出电容,使其能够处理大负载脉冲的情况。输出电压可以通过外部电阻分压器从3.0V调整至5.5V,同时支持轻负载模式下的频率调制和低静态电流,确保高效的能源利用。

    技术参数


    - 输入电压范围: 2.4V 至 VOUT + 0.25V
    - 输出电压范围: 3.0V 至 5.5V
    - 内部补偿
    - 开关频率: 600kHz
    - 可编程峰值NMOS电流限制: 0.6A 至 4.0A
    - 同步P通道MOSFET
    - 真正的负载断开(休眠)
    - 启用时反向电流阻塞
    - 启动浪涌电流限制: 0.75A
    - 过载电流限制: 3A
    - 效率: 最高达95%
    - 主动低功率就绪指示器 (RDY)
    - 无负载运行电流: 低至55μA
    - 关机电流: 低于1μA
    - 过压保护: 6V
    - 热关断保护
    - 短路保护

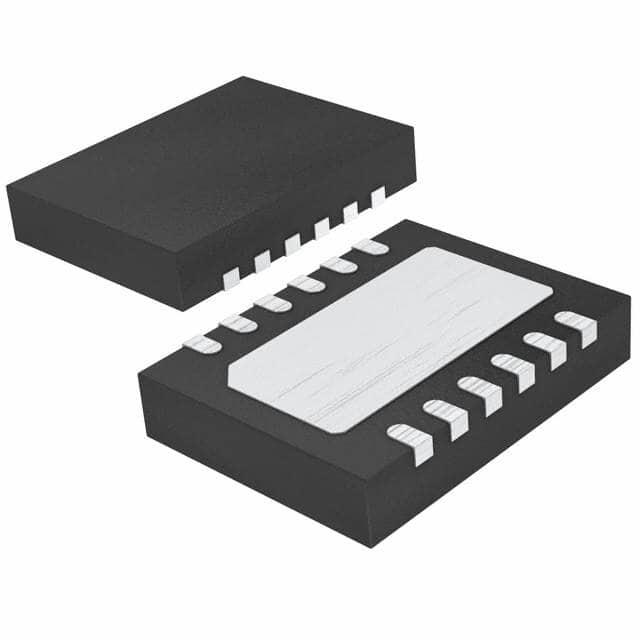

    - 封装: 无铅、3mm x 3mm、12引脚TDFN封装(TDFN33-12),温度范围为-40°C至+85°C

    产品特点和优势


    AAT2215的主要特点包括高效率、宽输入电压范围、可编程电流限制、优秀的瞬态响应能力及低静态电流。它能够在多种应用场景下提供可靠的电源管理,特别是在高负载和轻负载条件下都能保持高效。此外,其独特的启动浪涌电流限制功能可以在启动过程中有效避免过大电流,保护系统免受损害。这些优势使得AAT2215在媒体平板电脑、PCI-Express卡、PCMCIA卡、调制解调器以及无线数据卡等应用中具有极强的市场竞争力。

    应用案例和使用建议


    典型应用:
    - 媒体平板电脑: 利用AAT2215可以为平板电脑的电池充电系统提供高效稳定的电源管理。
    - PCI-Express和PCMCIA卡: 为各类扩展卡提供所需的电源转换。
    - 调制解调器和无线数据卡: 在有限空间内实现高效能量转换。
    使用建议:
    - 在启动阶段,应注意输出电压的建立时间,确保系统平稳过渡到正常工作状态。
    - 使用AAT2215时,应选择合适的外部电容和电感,以获得最佳的效率和稳定性。
    - 对于轻负载条件,合理设置电流限制值,确保系统在低功耗状态下仍能保持良好的性能。

    兼容性和支持


    AAT2215采用无铅、3mm x 3mm、12引脚TDFN封装,与同类产品相比,具有更好的兼容性和更小的体积。Skyworks Solutions, Inc. 提供全面的技术支持和服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - 问题: 系统在启动时出现浪涌电流。
    - 解决方法: 调整启动电流限制,启用软启动功能,逐步提升输出电压。
    - 问题: 输出电压不稳定。
    - 解决方法: 检查外部电容和电感值是否符合规范,确保外部电路连接正确无误。
    - 问题: 输出电流波动较大。
    - 解决方法: 重新计算和调整电流限制阈值,优化系统的工作模式。

    总结和推荐


    总体而言,AAT2215是一款功能强大且适用广泛的高电流同步升压调节器,适用于各种复杂的电子设备中。其高效率、可靠性和灵活性使其成为现代电子设计的理想选择。建议在需要高效电源管理和广泛输入电压适应性的应用中优先考虑使用AAT2215。

AAT2215IWP-T1参数

参数
同步整流器 No
开关频率 600KHz
最大输入电压 5.75V
最小输出电压 3V
输出类型 Adjustable
最大输出电压 5.5V
拓扑 Boost
输出数量 1
功能 Step-Up
最小输入电压 2.4V
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

AAT2215IWP-T1厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

AAT2215IWP-T1数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS DC-DC稳压器 SKYWORKS SOLUTIONS AAT2215IWP-T1 AAT2215IWP-T1数据手册

AAT2215IWP-T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
