首页  >  产品百科  >  110RCM1000-24DMQF

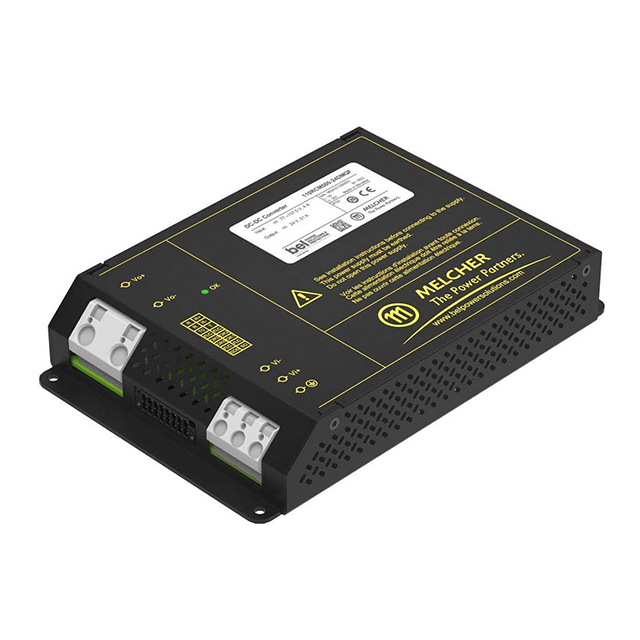

110RCM1000-24DMQF

产品分类: DC-DC稳压器
厂牌: BEL FUSE
产品描述: 1 24V(DC) 137.5V(DC) 77V(DC) 底座安装 209mm(长度)
供应商型号: 110RCM1000-24DMQF
供应商: 国内现货
标准整包数: 1
BEL FUSE DC-DC稳压器 110RCM1000-24DMQF

110RCM1000-24DMQF概述

    RCM500/1000 Series 500/1000 W DC-DC Converters

    产品简介


    RCM500和RCM1000系列转换器是专为铁路和运输系统设计的可靠电源供应。 它们经过优化以适应72 V或110 V的铁路电池。输出电压稳定在24 V,提供500 W或1000 W的功率。这些转换器采用机箱安装设计,具备封闭式外壳并带有冷却孔。它们具有多种可选功能,如冗余操作输出ORing FET、输出电压调整、10毫秒的断电时间、关机输入和监控继电器(常开触点)。

    技术参数


    - 输入电压范围:
    - RCM500:72 V时为43.2至100.8 V,110 V时为66至154 V
    - RCM1000:72 V时为43.2至100.8 V,110 V时为66至154 V
    - 输出电压:24 V
    - 额定输出电流:
    - RCM500:21 A
    - RCM1000:42 A
    - 效率:最低95.5%,典型96%
    - 电源效率曲线:参见图2,具体数据参见表格
    - 最大输入电流:
    - RCM500:7.3 A(72 V),4.8 A(110 V)
    - RCM1000:15 A(72 V),9.5 A(110 V)
    - 无负载输入功率:
    - RCM500:2.5 W(72 V),3 W(110 V)
    - RCM1000:3 W(72 V),4 W(110 V)
    - 启动时间:在移除关闭信号后300到500毫秒
    - 最大过温保护温度:见图6
    - 电磁兼容性:符合EN 50155, EN 50121-3-2, AREMA标准

    产品特点和优势


    - 高度优化:针对72 V或110 V铁路电池进行优化,确保高效的能量传输。
    - 高效率和高功率密度:提供95.5%以上的效率,确保系统的能源利用率高。
    - 极低的启动电流:通过电子电路限制启动电流,减少了启动过程中的冲击和损伤风险。
    - 全面保护功能:内置过温、过压、过流和短路保护,提高系统的可靠性。
    - 广泛选项:提供多个可选功能,如冗余操作、输出电压调整、关机输入等。
    - 严格认证:符合多项国际安全标准,如IEC/EN 60950-1和UL/CSA 60950-1。

    应用案例和使用建议


    应用案例:
    RCM500/1000系列转换器适用于铁路和运输系统,能够满足不同电压和功率需求。例如,在列车系统中,它可以作为备用电源,确保在主电源故障时仍能提供稳定的24 V输出。
    使用建议:
    - 确保适当的散热条件:在高温环境下使用时,可以加装散热片以提高散热效果。
    - 注意输入电压范围:根据具体的应用选择合适的输入电压范围,以避免电压超出设备承受能力。
    - 合理配置冗余系统:对于关键应用,可以考虑配置冗余系统以确保连续供电。可以使用冗余操作功能(ORing FET)来实现这一点。

    兼容性和支持


    - 兼容性:RCM500/1000系列转换器与多种电子元器件和其他设备兼容,适合集成到各种工业系统中。
    - 支持和服务:贝尔电力解决方案与保护公司提供了全面的技术支持,包括安装指南、配件清单和维护手册,以确保客户能够充分利用该产品。

    常见问题与解决方案


    - 问题:设备无法启动
    - 解决方案:检查输入电压是否在规定的范围内,确认无负载输入功率不超过规定值。
    - 问题:输出电压不稳定
    - 解决方案:检查内部电阻是否正常,确认过温保护是否触发。
    - 问题:设备过热
    - 解决方案:确保设备安装位置通风良好,必要时加装散热装置。

    总结和推荐


    RCM500/1000系列转换器是一款高性能、高可靠性的直流-直流转换器,特别适用于铁路和运输系统。其高效能、高功率密度、多种可选功能以及严格的安全标准使其在市场上具有很高的竞争力。我们强烈推荐使用该产品,特别是在需要高可靠性和稳定电源供应的工业应用中。该产品不仅功能强大,而且具有广泛的兼容性,能够轻松集成到现有系统中,是理想的电源解决方案。

110RCM1000-24DMQF参数

参数
拓扑 -
同步整流器 -
功能 -
最小输出电压 -
开关频率 -
输出类型 -
最大输入电压 137.5V(DC)
最大输出电压 24V(DC)
输出数量 1
最小输入电压 77V(DC)
长*宽*高 209mm(长度)
安装方式 底座安装
包装方式 散装

110RCM1000-24DMQF厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

110RCM1000-24DMQF数据手册

厂牌 PDF简要描述 下载
BEL FUSE DC-DC稳压器 BEL FUSE 110RCM1000-24DMQF 110RCM1000-24DMQF数据手册

110RCM1000-24DMQF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4784
2+ ¥ 4700.8
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4784
