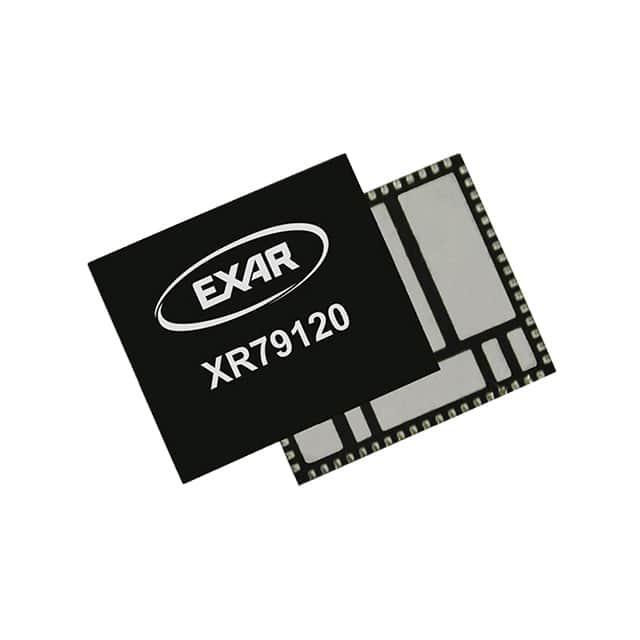

XR79120EL-F

产品分类: DC-DC稳压器
厂牌: MAXLINEAR
产品描述: Buck 400KHz~600KHz Adjustable,DC 1 600mV~5.5V 600mV 22V 4.5V QFN 贴片安装 8mm*8mm*4mm
供应商型号: 701-XR79120EL-F
供应商: Mouser
标准整包数: 1
MAXLINEAR DC-DC稳压器 XR79120EL-F

XR79120EL-F概述

    XR79120: 22V, 20A Synchronous Step Down COT Power Module

    1. 产品简介


    XR79120 是一款专为点负载供电设计的20A同步降压型电源模块。它具备4.5V至22V宽输入电压范围,可以支持工业标准的5V、12V和19.6V电源轨。采用自主专利的模拟电流模式恒定导通时间(COT)控制方案,XR79120在使用陶瓷输出电容器时能提供极快的线路和负载瞬态响应。该模块无需外部环路补偿,简化了电路实现并减少了组件数量。此外,控制环路还能提供0.12%的负载调节率和0.17%的线路调节率,并保持恒定的工作频率。

    2. 技术参数


    - 输入电压范围:4.5V至22V
    - 输出电压:0.6V至22V可调
    - 最大输出电流:20A
    - 工作频率:400kHz至600kHz
    - 效率:峰值效率高达93%,在100mA负载下仍保持84%的效率
    - 封装:74针12x14x4mm QFN封装
    - 保护特性:过流保护、过温保护、短路保护和欠压锁定(UVLO)
    - 热阻:θJA为14.5°C/W
    - 工作温度范围:-40°C至+125°C

    3. 产品特点和优势


    - 集成化设计:控制器、驱动器、自举二极管和电容、MOSFET、电感、输入输出电容等均集成在一个封装内,简化了电路设计。
    - 高效能:使用COT控制方案,具有优异的瞬态响应能力和高效率。
    - 灵活配置:可通过软件选择连续导通模式(CCM)或断续导通模式(DCM),以满足不同负载需求。
    - 高可靠性:内置多重保护机制,确保安全可靠运行。

    4. 应用案例和使用建议


    - 应用领域:适用于网络通信设备、快速瞬态点负载、工业和医疗设备、嵌入式高功率FPGA等。
    - 使用建议:
    - 为了优化瞬态响应,在负载变化较大的情况下,建议使用陶瓷输出电容器。
    - 在轻载条件下,选择断续导通模式(DCM)以提高转换效率。
    - 设计电路时,确保输入滤波电容和输出滤波电容尽可能靠近模块的相应引脚,以减少杂散电感的影响。

    5. 兼容性和支持


    - 兼容性:该模块与多种电源和负载兼容,可以方便地集成到现有的电源系统中。
    - 支持:制造商提供详尽的技术文档和支持服务,包括设计指南、评估板和开发工具,帮助用户快速上手并解决实际问题。

    6. 常见问题与解决方案


    - 问题1:模块启动时无法正常工作。
    - 解决方案:检查输入电压是否在规定范围内,确保输入滤波电容连接正确。
    - 问题2:输出电压不稳定。
    - 解决方案:检查反馈电阻网络是否正确设置,确认输出电容值符合设计要求。
    - 问题3:过流保护频繁触发。
    - 解决方案:检查负载是否有短路现象,调整过流保护阈值。

    7. 总结和推荐


    XR79120 作为一款高度集成的20A同步降压电源模块,凭借其优秀的瞬态响应能力和高效率,广泛应用于各类需要高功率密度和稳定输出的应用场景。其简洁的设计和多重保护机制,使其在复杂环境中依然能够稳定可靠地工作。因此,我强烈推荐使用这款电源模块来满足高性能需求。

XR79120EL-F参数

参数
输出数量 1
同步整流器 -
最大输入电压 22V
最小输入电压 4.5V
输出类型 Adjustable,DC
最小输出电压 600mV
功能 -
最大输出电压 600mV~5.5V
拓扑 Buck
开关频率 400KHz~600KHz
长*宽*高 8mm*8mm*4mm
通用封装 QFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

XR79120EL-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
