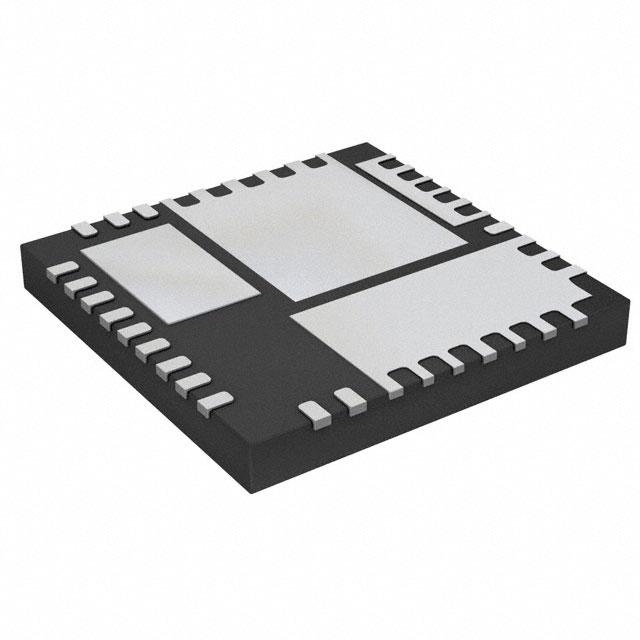

XR76115ELTR-F

产品分类: DC-DC稳压器
厂牌: MAXLINEAR
产品描述: Buck Yes 200KHz~800KHz Adjustable 1 18V 600mV 22V 4.5V QFN 贴片安装,黏合安装 6mm*6mm*880μm
供应商型号: XR76115ELTR-F-ND
供应商: Digi-Key
标准整包数: 3000
MAXLINEAR DC-DC稳压器 XR76115ELTR-F

XR76115ELTR-F概述

    XR76115 Synchronous Step-Down COT Regulator: Technical Overview

    1. 产品简介


    XR76115 是一款同步降压调节器,集成了控制器、驱动器、自举二极管和 MOSFETs 于单一封装中,适用于点负载电源供应。它能够承载高达 15A 的负载电流,并提供从 5V 到 22V 的宽泛输入电压范围。该芯片采用专有的模拟电流模式恒定导通时间(COT)控制方案,允许使用陶瓷输出电容器,并且无需外部补偿电路。这种设计简化了电路实现并减少了组件数量。

    2. 技术参数


    - 输入电压范围:4.5V 至 22V
    - 输出电压范围:可调,最低可达 0.6V
    - 输出电流:最大 15A
    - 开关频率:200kHz 至 800kHz(可编程)
    - 负载调节精度:±0.25%
    - 线性调节精度:±0.12%
    - 保护特性:过流、过温、短路、UVLO
    - 封装:6x6mm QFN 37 引脚

    3. 产品特点和优势


    - 高集成度:将控制器、驱动器、自举二极管和 MOSFET 集成于单一封装中,减少 PCB 空间需求。
    - 高性能 COT 控制方案:采用专利的 COT 控制策略,能够快速响应负载和线路变化。
    - 低功耗:具有多种功率节省模式,可在轻载条件下显著提高转换效率。
    - 保护机制完善:具备过流、过温、短路和 UVLO 保护,确保在异常条件下安全运行。
    - 环境友好:符合 RoHS 和无卤素标准,绿色环保。

    4. 应用案例和使用建议


    - 分布式电源架构:适用于需要多点供电的应用场景。
    - 点负载转换器:常用于 FPGA、DSP 和处理器的供电系统。
    - 通信基站:可用于无线通信基础设施中的供电模块。
    - 服务器:适合数据中心中的服务器供电需求。
    使用建议:
    - 在选择输入电压时需考虑系统的整体稳定性,避免因输入电压波动导致的不稳定输出。
    - 合理配置外部电阻以获得所需的输出电压,确保负载需求得到满足。
    - 对于高温环境下的应用,应注意热管理,确保散热片的正确安装和空气流通。

    5. 兼容性和支持


    - 兼容性:该产品与其他标准接口的电子元件和设备兼容。
    - 技术支持:MaxLinear 提供详尽的技术文档和在线支持,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题一:如何调整输出电压?
    - 解决方案:通过调节反馈网络中的电阻值,可以轻松调整输出电压。具体公式详见数据手册。
    - 问题二:如何设置强制连续导通模式?
    - 解决方案:将 EN/MODE 引脚电压设定在 1.9V 至 3.0V 范围内即可启动强制连续导通模式。
    - 问题三:如何进行软启动设置?
    - 解决方案:通过连接软启动电容到 SS 引脚,可以实现不同的软启动速率,具体参数可根据需要进行调整。

    7. 总结和推荐


    XR76115 是一款高度集成、高性能的同步降压调节器,特别适合于分布式电源架构、点负载转换器和服务器等应用场合。其出色的负载和线路调节精度、多种保护机制以及广泛的温度适应能力使其在市场上具备较强的竞争力。对于需要高效、稳定电源供应的电子系统而言,XR76115 是一个非常值得推荐的选择。

XR76115ELTR-F参数

参数
同步整流器 Yes
最大输出电压 18V
输出类型 Adjustable
最小输入电压 4.5V
输出数量 1
拓扑 Buck
最小输出电压 600mV
最大输入电压 22V
开关频率 200KHz~800KHz
功能 Step-Down
长*宽*高 6mm*6mm*880μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

XR76115ELTR-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR76115ELTR-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR DC-DC稳压器 MAXLINEAR XR76115ELTR-F XR76115ELTR-F数据手册

XR76115ELTR-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 3.9011 ¥ 32.6474
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
直接购买
加入购物车
