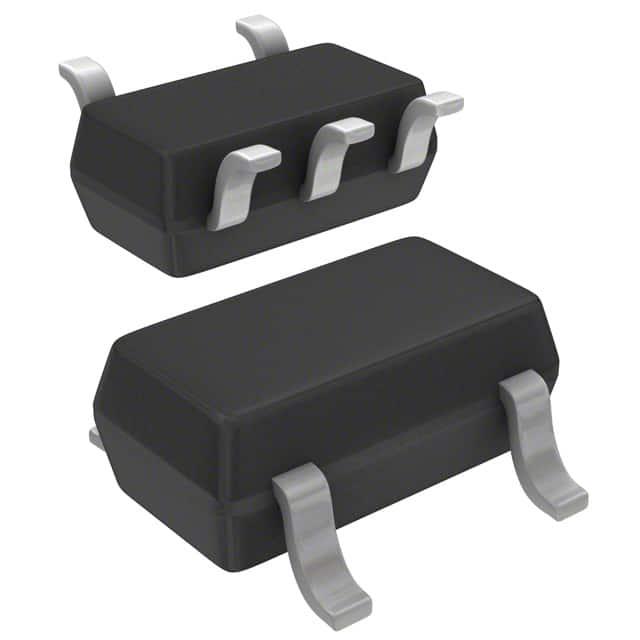

XRP6124HVESTR0.5-F

产品分类: DC-DC稳压器
厂牌: MAXLINEAR
产品描述: Buck No 100KHz~1MHz Transistor Driver 1 16V 1.2V 30V 4.5V SOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*1.15mm
供应商型号: XRP6124HVESTR0.5-F-ND
供应商: Digi-Key
标准整包数: 3000
MAXLINEAR DC-DC稳压器 XRP6124HVESTR0.5-F

XRP6124HVESTR0.5-F概述

    # 非同步PFET降压控制器XRP6124技术手册解析

    产品简介


    产品类型及功能
    XRP6124是一款非同步PFET(P沟道场效应晶体管)降压控制器,适用于高达5安培的点负载电源转换。它广泛应用于工业、医疗设备、音频视频设备以及分布式电源架构等领域。凭借其紧凑设计和多功能性,XRP6124为系统设计者提供了高效的电源管理解决方案。
    应用领域
    - 点负载转换:如单板计算机和嵌入式系统电源管理。
    - 音频和视频设备:确保稳定运行于高功率消费电子设备。
    - 工业和医疗设备:适合复杂电路需求的可靠供电。
    - 分布式电源架构:用于多层级电源分配系统。

    技术参数


    以下为XRP6124的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围(XRP6124) | 3.0 | 18.0 | 18.0 | V |
    | 输入电压范围(XRP6124HV) | 4.5 | 30.0 | 30.0 | V |
    | 输出电流能力 | 5.0 A |
    | 开关频率(kHz,典型值) | 100 833 | kHz |
    | 软启动时间 | 2.0 ms |
    | 启动电压阈值(XRP6124) | 2.5 | 2.8 | 3.0 | V |
    | 启动电压阈值(XRP6124HV) | 3.8 | 4.2 | 4.5 | V |
    | 关断电流 | 1.5 3.0 | µA |
    其他特性还包括内部UVLO保护、无外部补偿、内置2ms软启动、短路保护和绿色无卤封装。

    产品特点和优势


    1. 高效且快速的瞬态响应:采用恒定导通时间(COT)控制方法,支持陶瓷输出电容器,无需额外外部组件即可保证稳定操作。
    2. 高可靠性与紧凑封装:支持广泛的输入电压范围(3V至30V),并提供RoHS兼容的绿色环保5引脚SOT23封装。
    3. 内置保护机制:具备欠压锁定(UVLO)、过流保护、短路保护等功能,可确保异常情况下的安全运行。
    4. 灵活性强:支持多种输出电压设置(如1.2V至5V),并可通过电阻分压器灵活调节。

    应用案例和使用建议


    示例一:12V转3.3V/3A
    如图20所示,XRP6124被用于12V输入转换为3.3V/3A输出的应用中。该设计使用4.7μH电感和两个22μF陶瓷电容实现稳定的输出。建议根据具体负载调整电感和电容值以优化效率。
    示例二:24V转5V/3A
    对于24V输入到5V/3A的转换,采用图21的设计方案,选用8.2μH电感和两个22μF陶瓷电容。此设计适用于工业级高可靠性要求场景。
    使用建议
    - 在轻载情况下,可能需要额外考虑输出电感和电容的选择,以平衡效率与纹波电压的需求。
    - 对于极高频(如833kHz)工作环境,需确保电路板布局合理,避免寄生效应。

    兼容性和支持


    - 兼容性:XRP6124与多种行业标准电压轨兼容(如3.3V、5V、12V、24V),能够直接连接到主流的电源模块。
    - 技术支持:制造商提供详尽的技术文档和支持服务,包括应用指南、评估板及在线支持平台。

    常见问题与解决方案


    1. 问:XRP6124为何不支持同步整流?
    答:非同步设计减少了外围电路复杂度,但需注意提升散热设计以弥补导通损耗。
    2. 问:如何选择合适的输出电容?
    答:推荐优先选用低ESR的陶瓷电容(如5mΩ),以减少输出电压纹波。
    3. 问:系统无法正常启动怎么办?
    答:检查UVLO设定是否正确,并确认输入电压逐渐升高至启动阈值以上。

    总结和推荐


    综合评估
    XRP6124是一款高效、易于集成且具有广泛适用性的非同步PFET降压控制器,特别适合对空间有限但性能要求高的应用场景。其出色的瞬态响应能力和内置保护机制使其成为工业和医疗领域的理想选择。
    推荐意见
    强烈推荐XRP6124用于需要高能效和紧凑设计的点负载转换场景。然而,在选择此产品时需仔细考量输入电压范围和输出电流需求,同时确保电路设计符合实际应用条件。

XRP6124HVESTR0.5-F参数

参数
最大输入电压 30V
输出类型 Transistor Driver
同步整流器 No
最小输入电压 4.5V
功能 Step-Down
最大输出电压 16V
最小输出电压 1.2V
开关频率 100KHz~1MHz
输出数量 1
拓扑 Buck
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
