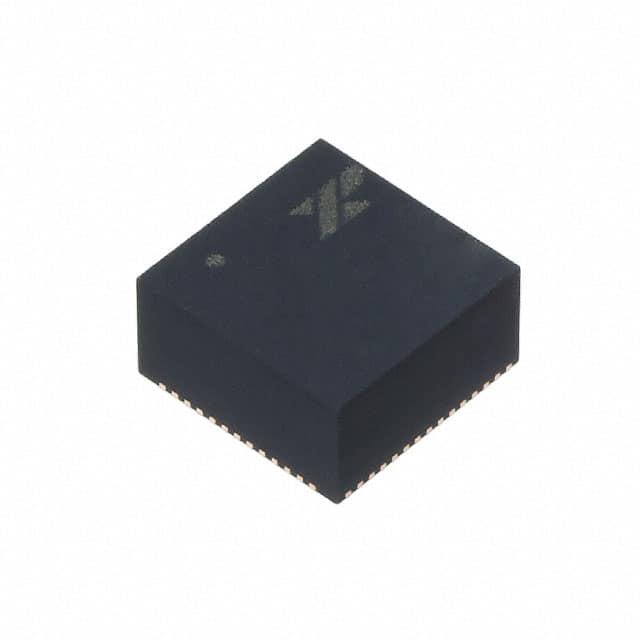

XR79106EL-F

产品分类: DC-DC稳压器
厂牌: MAXLINEAR
产品描述: Buck 600KHz~800KHz Adjustable,DC 1 600mV~5.5V 600mV 22V 3V QFN 贴片安装 8mm*8mm*4mm
供应商型号: 1016-2110-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR DC-DC稳压器 XR79106EL-F

XR79106EL-F概述


    产品简介


    XR79106:同步降压COT电源模块
    XR79106是一款22V同步降压功率模块,集成了控制器、驱动器、电感器、无源组件和MOSFET,适用于点对点供电系统。其最大输出电流为6A,输入电压范围为4.5V到22V,输出电压可在0.6V至22V之间调节。通过内部集成,XR79106简化了设计并缩短了上市时间,使其广泛应用于各种高要求的应用场景。

    技术参数


    - 输入电压范围:4.5V 至 22V
    - 输出电压:0.6V 至 22V(可调)
    - 最大输出电流:6A
    - 开关频率:600kHz 至 800kHz(可选)
    - 保护功能:过流、过温、短路、UVLO(欠压锁定)
    - 封装:8mm x 8mm x 4mm QFN
    - 工作温度范围:-40°C 至 125°C
    - 存储温度:-65°C 至 150°C

    产品特点和优势


    - 高性能:6A大电流输出能力,宽输入电压范围,适应多种行业标准电压轨。
    - 易于设计:集成所有必要的组件,仅需少量外部元件即可完成设计。
    - 高效能:采用专有的仿电流模式恒定导通时间控制,实现了快速的线性和负载瞬态响应。
    - 灵活性:支持连续导通模式(CCM)或间歇导通模式(DCM),可根据负载需求自动切换,提高效率。
    - 可靠性:具有多重保护机制,确保在异常情况下安全运行。

    应用案例和使用建议


    XR79106广泛应用于FPGA、DSP和处理器供电系统、分布式电源架构、点对点转换器、服务器、基站等场景。例如,在数据中心应用中,可以通过调整EN/MODE引脚设置模块的工作模式,实现不同的功耗策略,以适应不同的负载条件。
    使用建议:
    - 在选择EN/MODE信号时,可以根据具体的应用需求,通过电阻分压网络或稳压二极管来设置所需的电压,以实现COT或DCM模式下的最佳性能。
    - 在设计电路时,注意布局的合理性和散热管理,尤其是电感器和低侧MOSFET的散热设计,以避免过热影响模块的稳定运行。

    兼容性和支持


    XR79106模块提供了广泛的兼容性,可以与常见的电源设备无缝连接。厂商通常提供详细的技术文档和支持服务,包括但不限于设计指南、测试报告和故障排除工具,以帮助客户顺利完成产品设计和调试过程。

    常见问题与解决方案


    1. 问题:启动时模块不工作。
    - 解决方案:检查PVIN和VIN的接线,确保它们正确连接并且电压在规定范围内。同时确认EN/MODE引脚的电压是否正确设置。

    2. 问题:输出电压不稳定。
    - 解决方案:检查反馈回路中的电阻和电容器是否按照规范选择和安装。如果需要,重新调整反馈网络中的电阻值以达到预期的输出电压。

    总结和推荐


    XR79106是一款高性能的同步降压COT电源模块,集成了多种关键功能和保护机制,极大地提高了系统的可靠性和效率。其易于设计的特点使其非常适合在复杂的应用环境中使用。因此,强烈推荐使用该产品,特别是在需要高精度、高效率电源解决方案的场合。

XR79106EL-F参数

参数
开关频率 600KHz~800KHz
拓扑 Buck
最大输出电压 600mV~5.5V
功能 -
输出类型 Adjustable,DC
输出数量 1
最小输出电压 600mV
最小输入电压 3V
同步整流器 -
最大输入电压 22V
长*宽*高 8mm*8mm*4mm
通用封装 QFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
