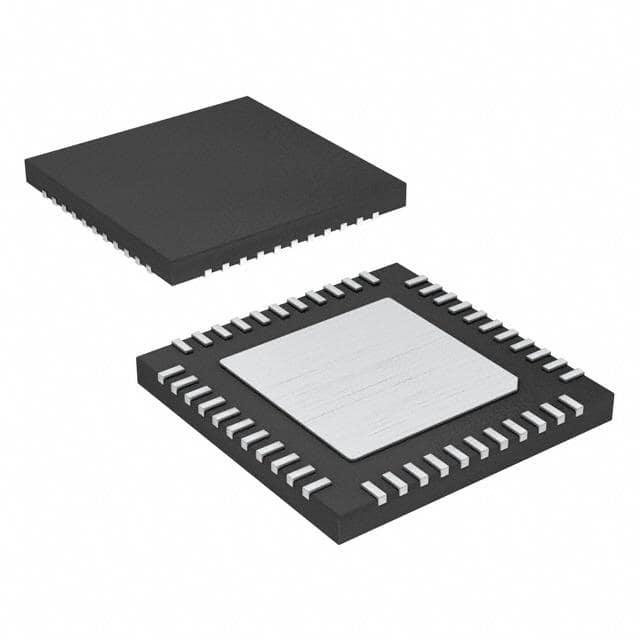

XR77128ELB-F

产品分类: DC-DC稳压器
厂牌: MAXLINEAR
产品描述: Buck Yes 105KHz~1.23MHz Transistor Driver 4 25V 5.5V QFN 贴片安装 7mm*7mm*800μm
供应商型号: 1016-2068-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR DC-DC稳压器 XR77128ELB-F

XR77128ELB-F概述

    XR77128 四通道数字 PWM/PFM 通用电源管理芯片

    产品简介


    XR77128 是一款四通道数字脉宽调制(PWM)降压控制器,适用于多种工业控制系统、自动测试设备、视频监控系统及汽车娱乐系统等应用。通过集成场效应晶体管(FET)栅极驱动器,XR77128 减少了总体组件数量和解决方案面积,同时优化了转换效率。此外,其内部集成的低功耗模式(LDO)和脉冲频率调制(PFM)模式使其在轻负载条件下仍能保持高效率。

    技术参数


    | 参数 | 范围 | 备注 |
    |
    | 输入电压范围 | 4.75V~5.5V 或 5.5V~25V | 单一电源操作 |
    | 输出电压范围 | 0.6V~5.5V(外部反馈电阻下可更高)
    | 开关频率 | 105kHz~1.23MHz | 独立可编程 |
    | 电流感测精度 | 低范围:±1.25mV;高范围:±2.5mV
    | 温度传感器分辨率 | 5°C
    | 数字 I2C 接口 | SMBus 兼容

    产品特点和优势


    XR77128 的主要特点是其数字PWM技术和独立的通道频率选择功能,能够实现更精细的电压调节和优化的开关频率设置。它支持多种保护机制,包括过电压保护(OVP)、过电流保护(OCP)、欠压锁定(UVLO)和过温保护(OTP),确保设备在异常条件下也能安全运行。集成的FET栅极驱动器简化了电路设计,同时提高了系统的整体效率和可靠性。

    应用案例和使用建议


    在工业控制系统中,XR77128 可用于电机控制、伺服系统和其他需要精确电源管理的应用。例如,在视频监控系统中,其高精度和稳定的输出可以为摄像头提供所需的稳定电源。为了充分利用XR77128的优势,建议采用正确的外围电路设计,确保良好的散热性能,并合理规划输入电压和负载需求以优化系统性能。

    兼容性和支持


    XR77128 支持标准的SMBus接口,可以方便地与其他系统进行通信和数据交换。此外,它还提供了两路GPIO接口和三路15V输出PSIO接口,便于与其他电子元件或设备兼容。制造商提供了详尽的技术支持文档和在线服务,确保用户能够顺利部署并维护系统。

    常见问题与解决方案


    1. 问:在启用状态下,XR77128 的启动延迟如何?
    - 答:XR77128 启动延迟通常在几毫秒范围内,具体时间取决于电源电压和系统配置。如需缩短启动时间,可以调整内部设置或优化外部电路设计。

    2. 问:在轻负载情况下,XR77128 的效率表现如何?
    - 答:XR77128 在轻负载条件下可切换到PFM模式,以达到超过80%的效率。如果出现效率下降的情况,检查系统是否有过多的寄生电容或电路未正确接地。

    总结和推荐


    XR77128 作为一款高性能、多功能的电源管理芯片,特别适合于需要精确电压控制和高效能转换的应用场合。尽管其成本相对较高,但其集成的功能、高效率和安全性使其成为许多高端应用场景的理想选择。综上所述,我们强烈推荐在需要高度可靠和精确电源管理的项目中使用XR77128。

XR77128ELB-F参数

参数
最大输入电压 25V
最大输出电压 -
功能 Step-Down
输出数量 4
输出类型 Transistor Driver
开关频率 105KHz~1.23MHz
最小输入电压 5.5V
拓扑 Buck
最小输出电压 -
同步整流器 Yes
长*宽*高 7mm*7mm*800μm
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 托盘

XR77128ELB-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR77128ELB-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR DC-DC稳压器 MAXLINEAR XR77128ELB-F XR77128ELB-F数据手册

XR77128ELB-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
