首页  >  产品百科  >  XRP6668IDBTR-F

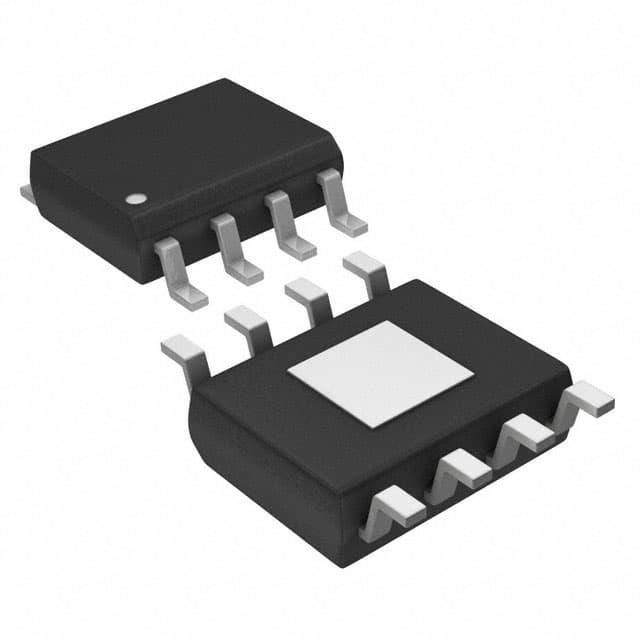

XRP6668IDBTR-F

产品分类: DC-DC稳压器
厂牌: MAXLINEAR
产品描述: Buck Yes 1.5MHz Adjustable 2 5V 600mV 5.5V 2.5V HSOIC-8 贴片安装,黏合安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: J-EXAR-0004324
供应商: Chip1stop
标准整包数: 1
MAXLINEAR DC-DC稳压器 XRP6668IDBTR-F

XRP6668IDBTR-F概述


    产品简介


    XRP6668 1A/1A 双通道 1.5MHz 同步降压转换器
    XRP6668 是一款由 Exar 公司开发的双通道同步电流模式 PWM 降压(降压)转换器,能够每通道提供高达 1 安培的输出电流,专为便携式电池供电应用而设计。该转换器具有高效率、低输出电压纹波和优秀的线性和负载调节能力。其核心是1.5MHz的恒频PWM控制方案,通过内部补偿网络实现优化,提供出色的性能。
    应用领域
    - 便携式设备
    - 电池驱动设备
    - 音视频设备
    - 网络通信与电信设备

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压范围 | 2.5 | 3.6 | 5.5 | V
    | 输出电压精度 | -3 | 0 | 3 | % | IOUT=100mA |
    | 反馈电压 | 0.588 | 0.600 | 0.612 | V
    | 开关频率 | 1.2 | 1.5 | 1.8 | MHz | VFB=0.6V or VOUT=100% |
    | 最大开关频率 900 | kHz | VFB=0V or VOUT=0V |
    | MOSFET导通电阻 (PMOS) 0.24 Ω | ISW=100mA |
    | MOSFET导通电阻 (NMOS) 0.21 Ω | ISW=-100mA |
    | 欠压锁定阈值 1.8 V

    产品特点和优势


    产品特点:
    - 采用双通道同步降压设计,每通道可提供高达1安培的输出电流
    - 使用1.5MHz的恒频PWM控制方案,减少外部组件数量并缩小解决方案尺寸
    - 在轻负载条件下启用PFM模式,提高能效
    - 支持100%占空比的LDO模式
    - 输出电压可调至最低0.6V,精度优于±3%
    - 内置过温保护和欠压锁定保护功能,确保安全运行
    - 符合RoHS标准,无卤素封装,环保
    产品优势:
    - 出色的负载和线性调整能力,适合多种应用场合
    - 低功耗设计,适用于电池供电设备
    - 紧凑的8引脚SOIC封装,便于安装和布线

    应用案例和使用建议


    典型应用图:
    XRP6668 可用于多种便携式电子设备,例如智能手机、平板电脑和便携式音视频播放器。它可以在5V到3.3V及1.8V的电压转换中发挥作用。
    使用建议:
    - 在选择电感时,应考虑纹波电流和饱和电流的额定值
    - 确保输入电容和输出电容的ESR值较小,以减小电压纹波
    - 避免将SW节点靠近敏感的VFB节点,以防高频电压波动干扰

    兼容性和支持


    XRP6668支持与其他电子元件的兼容性测试,并提供了详尽的技术文档和支持资源。用户可以通过以下方式获取更多帮助:
    - 发送邮件至 customersupport@exar.com
    - 访问官方技术文档网站:http://www.exar.com/TechDoc/default.aspx

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查反馈电阻R1和R2的连接状态,重新校准输出电压 |
    | 温度过高 | 检查散热措施,增加散热片或风扇 |
    | 启动时无输出 | 检查输入电源和使能信号是否正确 |

    总结和推荐


    总结:
    XRP6668是一款高性能的双通道同步降压转换器,适用于多种便携式设备。它具有低功耗、高效率、良好的线性和负载调整能力,非常适合电池供电的应用场景。其紧凑的封装设计和内置保护机制进一步增强了其市场竞争力。
    推荐:
    鉴于其优秀的性能和广泛的应用范围,XRP6668值得推荐给那些需要高效、稳定电源管理解决方案的设计工程师。无论是便携式设备还是其他需要高效率电源管理的应用,XRP6668都是一个理想的选择。

XRP6668IDBTR-F参数

参数
拓扑 Buck
开关频率 1.5MHz
最大输入电压 5.5V
功能 Step-Down
输出类型 Adjustable
最小输入电压 2.5V
最大输出电压 5V
同步整流器 Yes
输出数量 2
最小输出电压 600mV
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 HSOIC-8
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

XRP6668IDBTR-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XRP6668IDBTR-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR DC-DC稳压器 MAXLINEAR XRP6668IDBTR-F XRP6668IDBTR-F数据手册

XRP6668IDBTR-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
