首页  >  产品百科  >  XR76205ELTR-Q

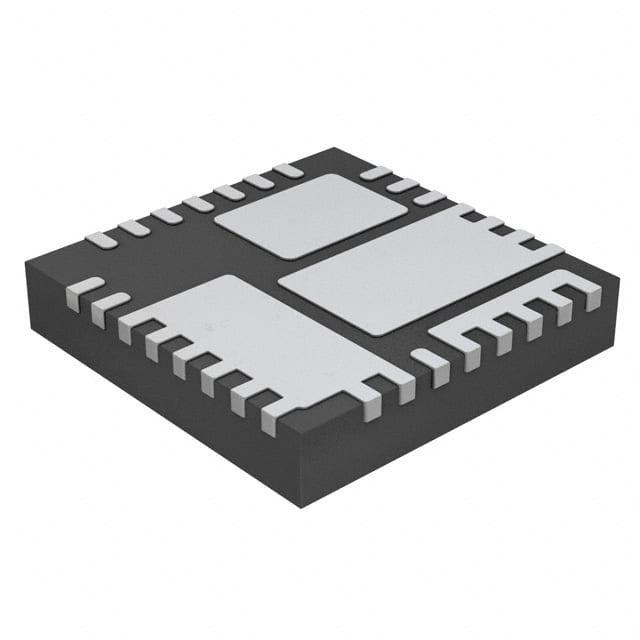

XR76205ELTR-Q

产品分类: DC-DC稳压器
厂牌: MAXLINEAR
产品描述: Buck Yes 100KHz~800KHz Adjustable 1 40V 600mV 40V 5V QFN-30 贴片安装,黏合安装
供应商型号: XR76205ELTR-Q-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR DC-DC稳压器 XR76205ELTR-Q

XR76205ELTR-Q概述

    XR76203-Q / XR76205-Q / XR76208-Q: 高效能同步降压控制器

    产品简介


    XR76203-Q、XR76205-Q 和 XR76208-Q 是一款高效率的同步降压(步降)控制器,集成有控制器、驱动器、自举二极管和MOSFET,适用于点对点供电系统。这些产品特别适合于汽车应用,经过AEC-Q100认证。它们分别提供3A、5A和8A的负载电流,能够适应5.5V到40V的输入电压范围,适用于各种工业和军事用途。

    技术参数


    - 输入电压范围: 5.5V至40V
    - 输出电流: 3A(XR76203-Q)、5A(XR76205-Q)、8A(XR76208-Q)
    - 开关频率: 100kHz至800kHz
    - 工作温度范围: -40°C至125°C
    - 封装: RoHS合规、无卤素、5x5mm QFN 封装
    - 绝对最大额定值: VIN、PVIN为-0.3V至43V;BST为-0.3V至48V;SW、ILIM为-1V至43V

    产品特点和优势


    - 集成度高: 集成控制器、驱动器、自举二极管和MOSFET于一体,减少了外围元件数量。
    - 恒定开关频率: 通过恒定导通时间控制,保证了稳定的开关频率,从而实现快速的线性和负载瞬态响应。
    - 无需外部补偿: 增强了系统的稳定性和可靠性。
    - 保护机制丰富: 包括过流保护、过温保护、短路保护和欠压锁定功能,确保在异常条件下安全运行。

    应用案例和使用建议


    - 汽车系统: 在车载电源模块中,可以作为稳压器使用。
    - 分布式电源架构: 在电源管理模块中,用于多个负载的稳定供电。
    - FPGA、DSP及处理器供应: 可以为高性能计算单元提供稳定的电力供应。
    - 工业及军用: 广泛应用于各类工业自动化和军用设备。
    使用建议:
    - 确保输入电压在指定范围内,避免过电压损害。
    - 使用陶瓷电容作为输出滤波器时,需注意陶瓷电容的温度系数。
    - 调整软启动时间,以减少启动瞬间的大电流冲击。

    兼容性和支持


    - 兼容性: 支持多种电压输入,适用于不同的电源系统。
    - 厂商支持: 提供详尽的技术文档和支持服务,确保用户能够有效利用该产品。

    常见问题与解决方案


    - 问题: 开关频率不稳定。
    - 解决方案: 检查输入电压是否在允许范围内,确认连接的陶瓷电容是否符合要求。
    - 问题: 输出电流不稳。
    - 解决方案: 检查输出负载情况,确认是否有过载现象,适当调整输入电压或输出电容。

    总结和推荐


    XR76203-Q、XR76205-Q 和 XR76208-Q 系列产品在集成度、高效性和稳定性方面表现出色,适合各种严苛的应用场景。它们的多功能性和广泛适用性使其成为电源管理领域的理想选择。我们强烈推荐使用这些产品,特别是对于需要高可靠性的应用场景。

XR76205ELTR-Q参数

参数
最小输出电压 600mV
功能 Step-Down
最大输入电压 40V
最大输出电压 40V
拓扑 Buck
输出数量 1
输出类型 Adjustable
同步整流器 Yes
开关频率 100KHz~800KHz
最小输入电压 5V
通用封装 QFN-30
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XR76205ELTR-Q厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR76205ELTR-Q数据手册

厂牌 PDF简要描述 下载
MAXLINEAR DC-DC稳压器 MAXLINEAR XR76205ELTR-Q XR76205ELTR-Q数据手册

XR76205ELTR-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
