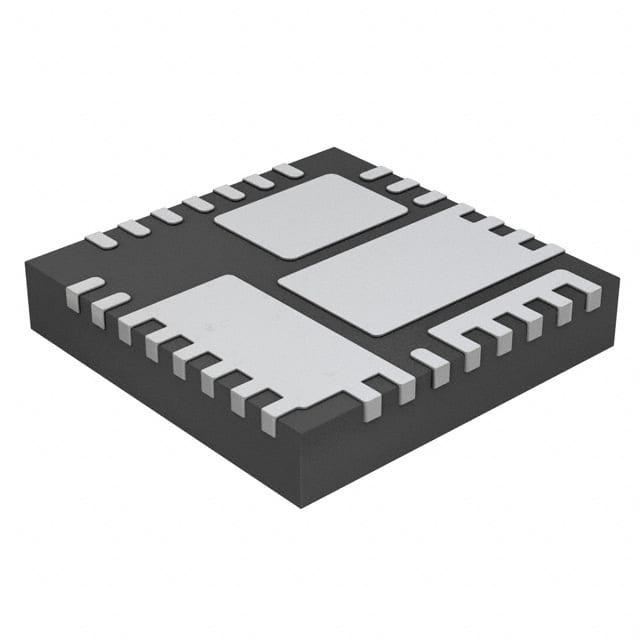

XR76208ELTR-F

产品分类: DC-DC稳压器
厂牌: MAXLINEAR
产品描述: Buck Yes 100KHz~800KHz Adjustable 1 40V 600mV 40V 5V QFN-30 贴片安装,黏合安装 5mm*5mm*880μm
供应商型号: XR76208ELTR-F
供应商: 云汉优选
标准整包数: 1
MAXLINEAR DC-DC稳压器 XR76208ELTR-F

XR76208ELTR-F概述


    产品简介


    XR76203、XR76205 和 XR76208 是一款集成型同步降压稳压器,适用于点对点电源供应系统。这些型号分别支持3A、5A和8A的负载电流,输入电压范围为5V至40V,能够兼容行业标准的24V±10%、18V至36V及18VAC和24VAC整流轨。它们集成了控制器、驱动器、自举二极管和MOSFET,具有高效能、高可靠性以及紧凑的QFN 5x5mm封装设计,特别适用于分布式电源架构、点对点转换器、电源模块、FPGA、DSP及处理器供电等场景。

    技术参数


    - 负载电流:XR76203(3A),XR76205(5A),XR76208(8A)
    - 输入电压范围:5V 至 40V
    - 输出电压:≥0.6V 调节输出
    - 工作频率:100kHz 至 800kHz
    - 绝对最大额定值:
    - 输入电压:-0.3V 至 43V
    - 输出电压:-0.3V 至 6.0V
    - 温度范围:-40°C 至 +125°C
    - 保护特性:过流、过温、短路、欠压锁定

    产品特点和优势


    XR76203、XR76205 和 XR76208 拥有多项独特优势,包括:
    - 集成化设计:集成控制器、驱动器、自举二极管和MOSFET于单一封装内,简化电路设计。
    - 高效的COT控制方案:使用恒定导通时间(COT)控制方案,使得线性响应和负载响应非常快,同时允许使用陶瓷电容。
    - 无需环路补偿:内置稳定电路,简化系统设计。
    - 多种模式选择:可根据需要切换连续导通模式(CCM)或间歇导通模式(DCM),以提高轻载效率。
    - 出色的温度稳定性:能够在广泛的温度范围内保持稳定的工作状态。

    应用案例和使用建议


    XR76203、XR76205 和 XR76208 广泛应用于各种电子系统,如分布式电源架构、点对点转换器、服务器电源模块、FPGA和DSP的供电等。例如,在一个典型的分布式电源系统中,XR76203 可以作为核心电源管理组件,为不同子系统提供稳定的电力供应。使用时应注意,确保输入电压稳定,并根据具体应用场景选择合适的运行模式,如轻载时采用DCM模式以提升效率。

    兼容性和支持


    产品具备良好的兼容性,可与多种电子元器件和系统兼容,尤其适合使用在高要求环境中。制造商提供了全面的技术支持,包括详尽的数据手册、应用指南以及在线技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何设定运行模式?
    - 解决方案:通过调整 EN/MODE 引脚上的电压来设置运行模式,具体电压值请参阅数据手册。
    - 问题2:如何保证系统的稳定性和可靠性?
    - 解决方案:正确选择输入电压和外部元件,确保使用符合要求的陶瓷电容,并在系统中增加必要的保护措施,如过流、过温等保护机制。

    总结和推荐


    XR76203、XR76205 和 XR76208 集成了众多先进技术和功能,是高性能、高可靠性的同步降压稳压器。它不仅具备优秀的电气特性和工作稳定性,还具有广泛的适用性,特别是在复杂电子系统中表现优异。因此,我们强烈推荐该系列产品用于高性能电源管理和应用开发中。

XR76208ELTR-F参数

参数
拓扑 Buck
最大输出电压 40V
输出数量 1
输出类型 Adjustable
最小输出电压 600mV
功能 Step-Down
开关频率 100KHz~800KHz
最大输入电压 40V
最小输入电压 5V
同步整流器 Yes
长*宽*高 5mm*5mm*880μm
通用封装 QFN-30
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XR76208ELTR-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR76208ELTR-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR DC-DC稳压器 MAXLINEAR XR76208ELTR-F XR76208ELTR-F数据手册

XR76208ELTR-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
