首页  >  产品百科  >  XRP7675IDBTR-F

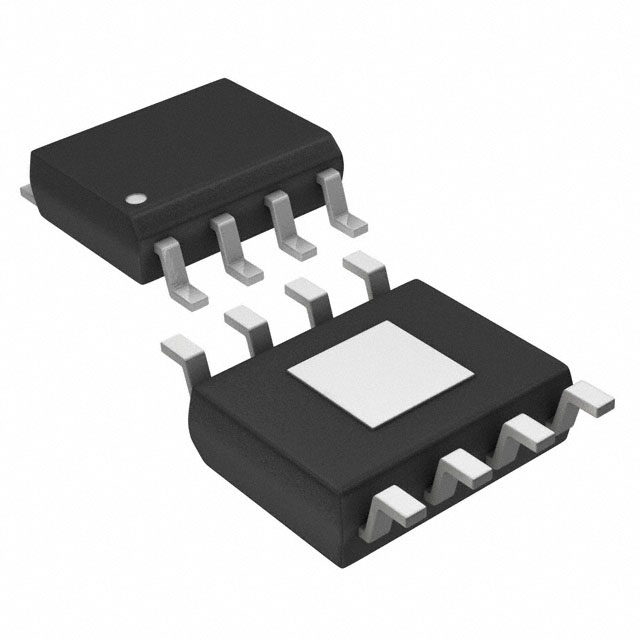

XRP7675IDBTR-F

产品分类: DC-DC稳压器
厂牌: MAXLINEAR
产品描述: Buck Yes 340KHz Adjustable 1 16V 925mV 18V 4.5V SOP 贴片安装,黏合安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: XRP7675IDBTR-F
供应商: 国内现货
标准整包数: 2500
MAXLINEAR DC-DC稳压器 XRP7675IDBTR-F

XRP7675IDBTR-F概述

    产品概述:XRP7675 3A 18V 同步PFM/PWM降压调节器

    产品简介


    XRP7675 是一款由 Exar 公司设计生产的同步电流模式PWM降压(Buck)电压调节器,能够提供最高3A的输出电流,适用于从4.5V到18V的宽输入电压范围。这款调节器具备高效的轻负载效率,可在多种应用环境中提供稳定的电源管理解决方案。主要应用领域包括分布式电源架构、便携式设备、点对点转换器以及音视频设备。

    技术参数


    以下是 XRP7675 的主要技术规格和技术参数:
    - 输出电流:最大3A
    - 输入电压范围:4.5V 至 18V
    - 输出电压可调范围:0.925V 至 16V
    - 输出电压精度:±2%
    - 工作频率:340kHz
    - 最大工作效率:高达95%
    - 集成高侧/低侧开关电阻:100mΩ / 100mΩ
    - 关断电流:小于10μA
    - 环境温度范围:-40°C 至 85°C
    - 保护功能:过温保护、过流保护、欠压锁定保护和输出过压保护

    产品特点和优势


    XRP7675 拥有多项独特的优势,包括:
    - 强大的保护功能,确保在异常工作条件下安全运行。
    - 支持PWM和PFM模式,在不同负载情况下实现最佳效率。
    - 轻负载下采用不连续传导模式(DCM)并结合脉冲频率调制(PFM),以保证高效率。
    - 内置软启动功能,防止开机时的大电流冲击。
    - RoHS合规、“绿色”/无卤素封装,符合环保要求。

    应用案例和使用建议


    根据技术手册中的典型应用图,XRP7675 可用于12V至3.3V的降压转换,为多种电子设备供电。例如,在一个典型的12V到3.3V转换场景中,XRP7675可以连接至负载的电源输入端,确保在宽范围的输入电压下提供稳定输出。
    为了进一步提高性能和稳定性,建议在实际应用中仔细选择合适的外部元件,如电感和电容,以满足特定的应用需求。特别是在输出电容的选择上,需要考虑电容的电压等级、等效串联电阻(ESR)以及额定电流,以确保满足瞬态响应要求。

    兼容性和支持


    XRP7675 与常见的电路设计兼容,可轻松集成到现有的系统中。对于详细的硬件和软件支持,用户可以访问 Exar 官方网站或联系技术支持团队获取更多帮助。此外,公司还提供了XRP7675评估板,便于用户进行原型开发和测试。

    常见问题与解决方案


    - 问题1:开机时出现大电流冲击
    - 解决方案:启用内置软启动功能,确保输出电压平稳上升。

    - 问题2:无法达到指定的输出电压
    - 解决方案:检查反馈网络电阻值设置是否正确,确保输出电压设置符合预期。

    - 问题3:系统温度过高
    - 解决方案:确保良好的散热设计,并定期监测系统温度,避免长时间过载运行。

    总结和推荐


    XRP7675 在高效电源管理领域表现出色,尤其适用于需要高可靠性和紧凑设计的应用场合。凭借其强大的保护功能、灵活的工作模式和高能效比,XRP7675 是众多工业和消费类电子产品理想的电源管理解决方案。鉴于其广泛的应用前景和优异的性能,强烈推荐此产品用于需要高性能降压调节器的项目中。

XRP7675IDBTR-F参数

参数
输出类型 Adjustable
最大输入电压 18V
同步整流器 Yes
输出数量 1
功能 Step-Down
最小输入电压 4.5V
最大输出电压 16V
开关频率 340KHz
拓扑 Buck
最小输出电压 925mV
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

XRP7675IDBTR-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XRP7675IDBTR-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR DC-DC稳压器 MAXLINEAR XRP7675IDBTR-F XRP7675IDBTR-F数据手册

XRP7675IDBTR-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 4.071
12500+ ¥ 3.8882
25000+ ¥ 3.7773
库存: 15000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 10177.5
